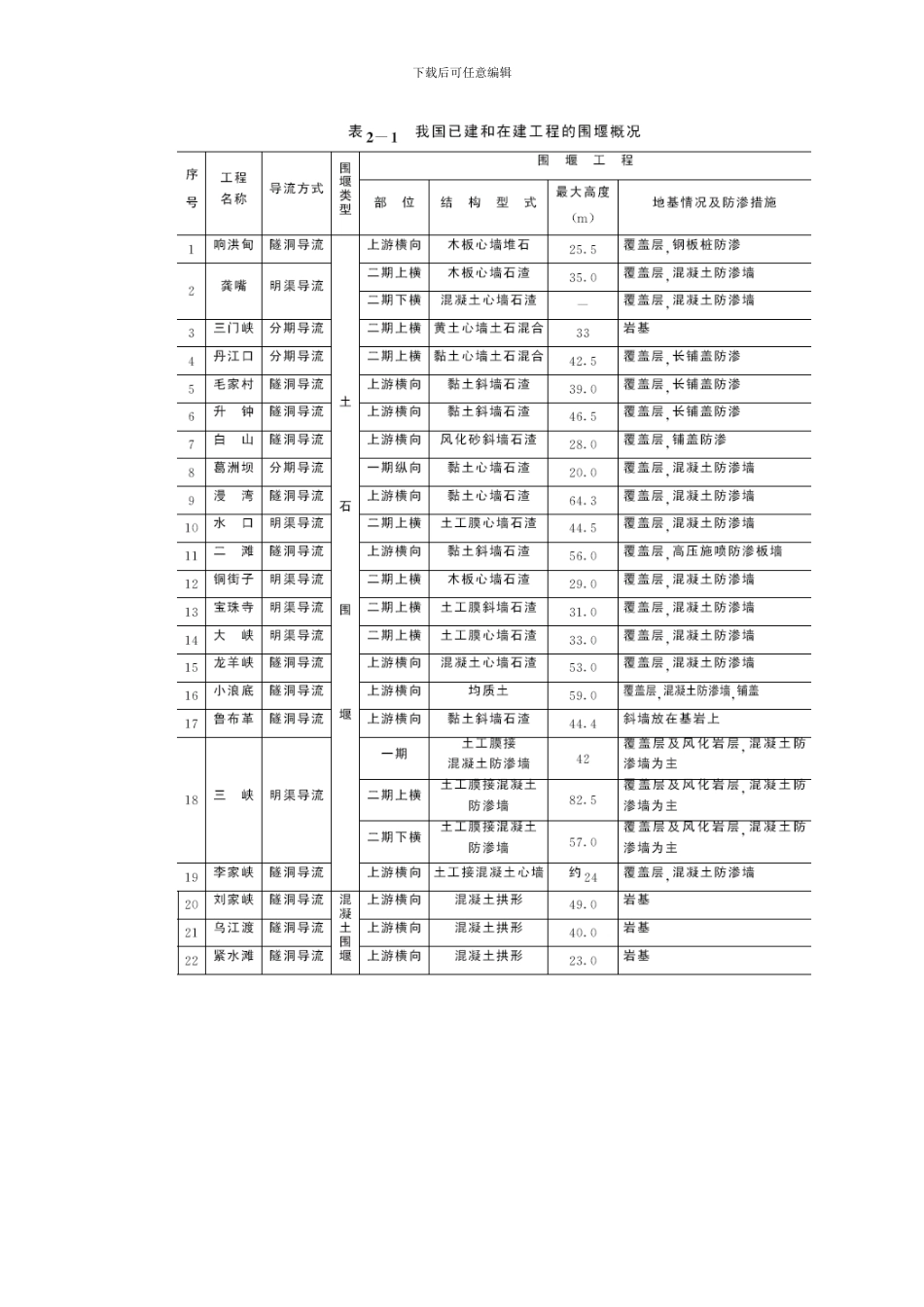

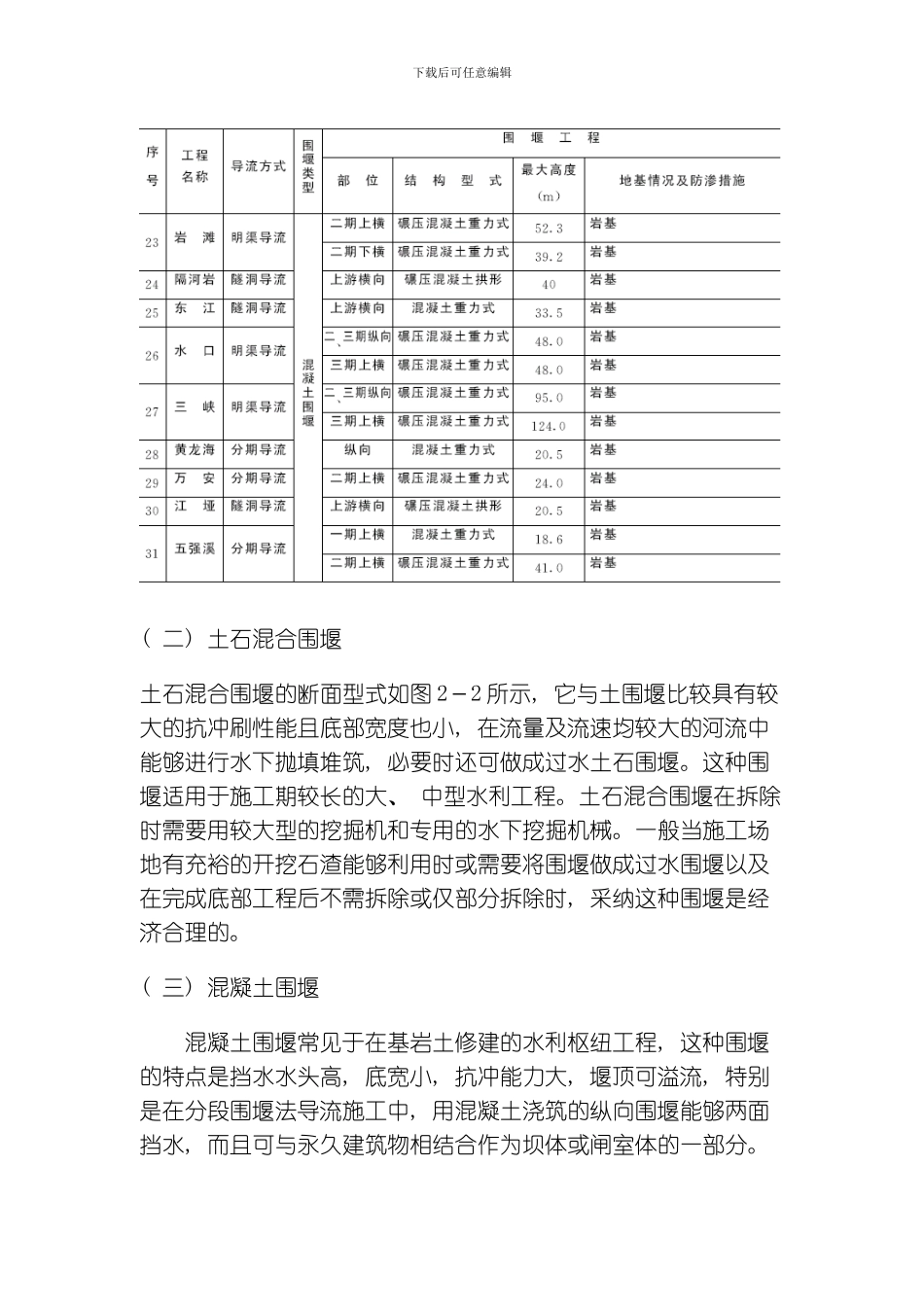

下载后可任意编辑第一篇 导流工程第二章 围堰工程第一节 围堰工程概述围堰是保护大坝或厂房等水工建筑物干地施工的必要挡水建筑物, 一般属临时性工程, 但也常与主体工程结合而成为永久工程的一部分。围堰工程直接关系主体工程的施工安全、 工期和造价, 假如拦蓄洪水的库容较大, 还关系到下游人民生命财产的安全, 因此围堰在导流工程中具有举足轻重的作用。中国在大中型水利水电工程建设中, 对各种类型围堰的设计和施工积累了丰富的经验, 若干已建和在建工程的围堰概况见表 2 一 1 。一、 围堰类型围堰的断面尺寸及填筑材料的选用, 要根据围堰的高度、 当地建筑材料、 施工工期和确保施工安全的要求来确定。既要使其稳定、 防渗和抗水刷冲刷, 又要使其构造简单、 造价低廉、 修建和维护及拆除都方便。在平面布置时应力求使其力流顺畅, 不发生严重的局部冲刷。在中小型水利工程常见的围堰型式有以下几种( 一) 草袋围堰 草袋围堰的断面型式如图 2－1 所示, 围堰的双面或单面叠放盛装土料的草袋或者编织袋, 中间夹填粘性土或在迎水面叠放装土草袋, 背水面回填土石。这种围堰适用于施工期较短的小型水利工程的施工。下载后可任意编辑下载后可任意编辑( 二) 土石混合围堰土石混合围堰的断面型式如图 2－2 所示, 它与土围堰比较具有较大的抗冲刷性能且底部宽度也小, 在流量及流速均较大的河流中能够进行水下抛填堆筑, 必要时还可做成过水土石围堰。这种围堰适用于施工期较长的大、 中型水利工程。土石混合围堰在拆除时需要用较大型的挖掘机和专用的水下挖掘机械。一般当施工场地有充裕的开挖石渣能够利用时或需要将围堰做成过水围堰以及在完成底部工程后不需拆除或仅部分拆除时, 采纳这种围堰是经济合理的。( 三) 混凝土围堰混凝土围堰常见于在基岩土修建的水利枢纽工程, 这种围堰的特点是挡水水头高, 底宽小, 抗冲能力大, 堰顶可溢流, 特别是在分段围堰法导流施工中, 用混凝土浇筑的纵向围堰能够两面挡水, 而且可与永久建筑物相结合作为坝体或闸室体的一部分。下载后可任意编辑图 2-3 为混凝土围堰结构型式, 一般在低水土石围堰保护下于干地上施工。一般在山区河流水位变幅较大而且又采纳全段围堰法施工时, 上游的横向围堰能够采纳混凝土拱型围堰, 且为过水围堰型式, 可使围堰工程量小, 施工工期短, 拆除也较为方便, 如图 2－4 所示。下载后可任意编辑下载后可任意编辑( 四) 草土围堰草...
