国防光缆保护方案

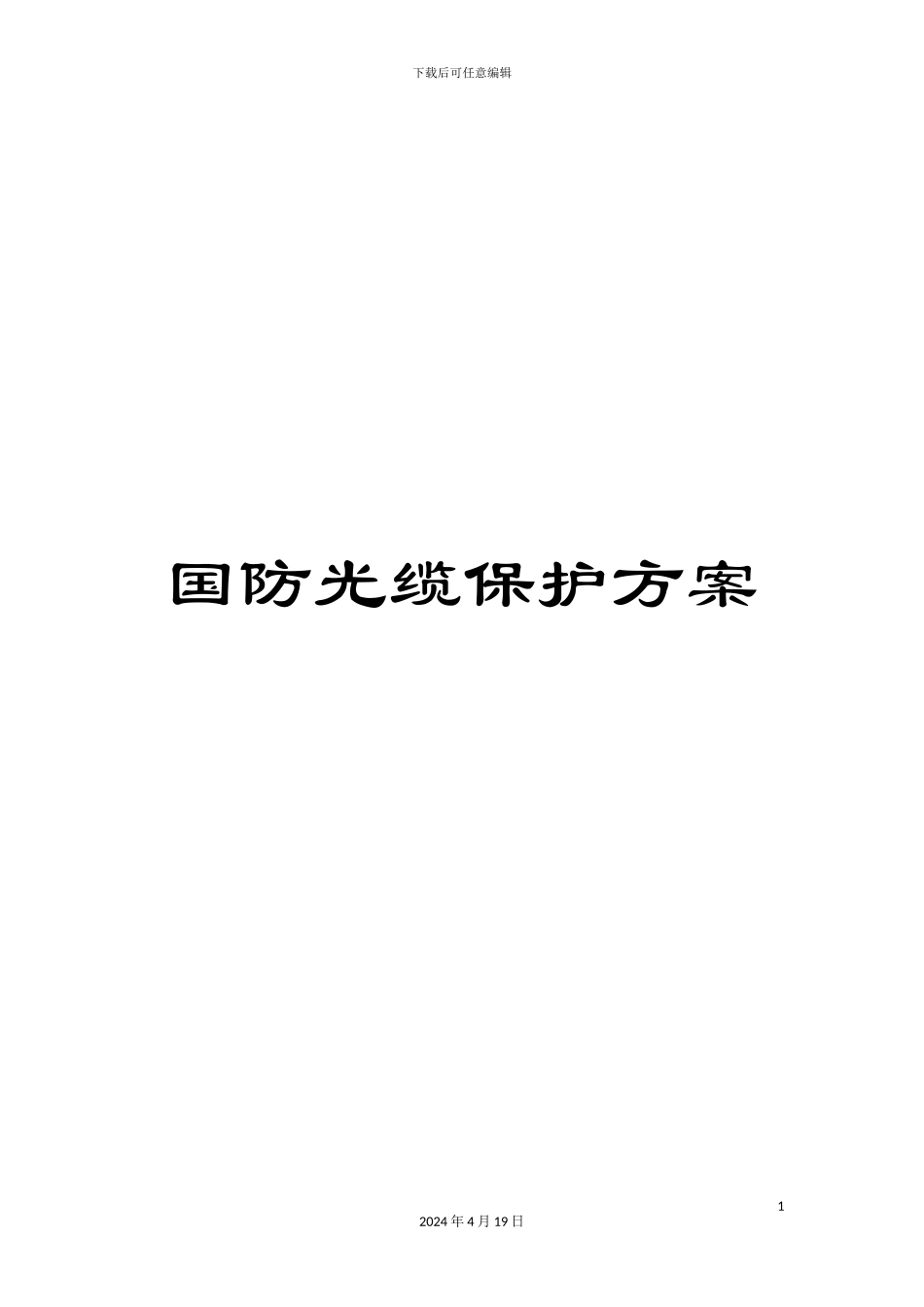

国防光缆保护方案_第1页
1/11

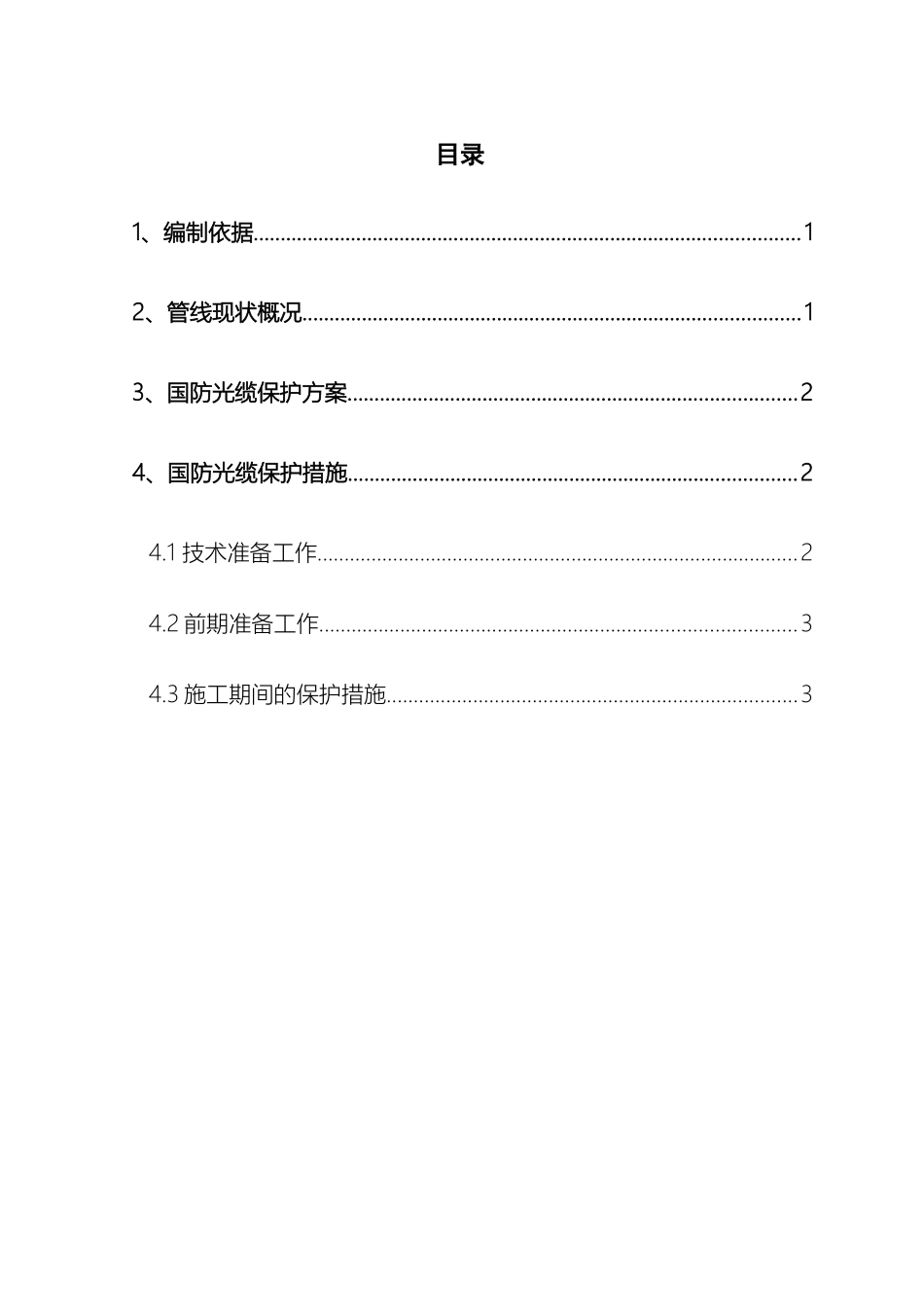

国防光缆保护方案_第2页
2/11

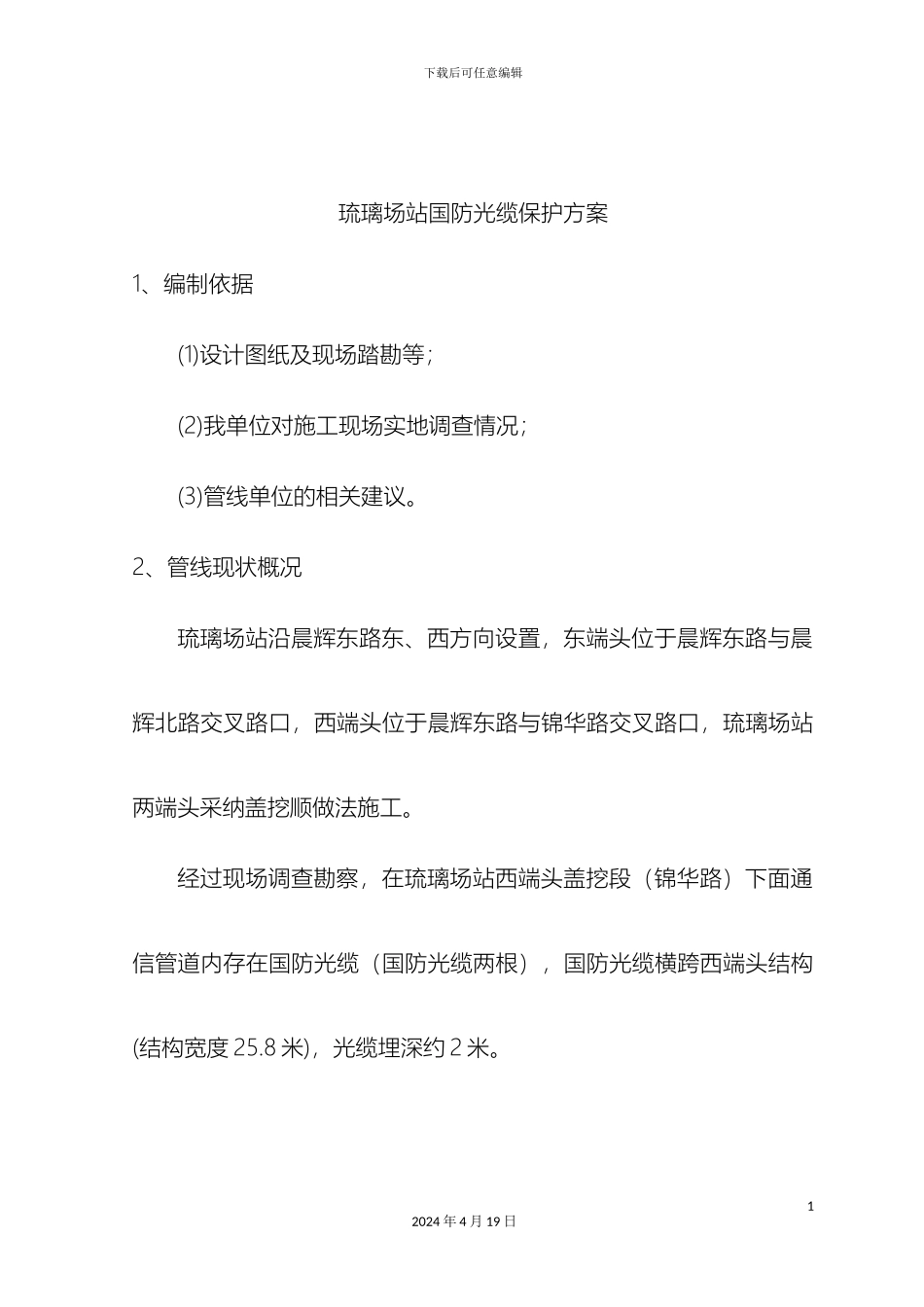

国防光缆保护方案_第3页
3/11
下载后可任意编辑国防光缆保护方案12024 年 4 月 19 日目录1、编制依据.....................................................................................................12、管线现状概况............................................................................................13、国防光缆保护方案...................................................................................24、国防光缆保护措施...................................................................................24.1 技术准备工作.........................................................................................24.2 前期准备工作........................................................................................34.3 施工期间的保护措施............................................................................3下载后可任意编辑琉璃场站国防光缆保护方案1、编制依据(1)设计图纸及现场踏勘等;(2)我单位对施工现场实地调查情况;(3)管线单位的相关建议。2、管线现状概况琉璃场站沿晨辉东路东、西方向设置,东端头位于晨辉东路与晨辉北路交叉路口,西端头位于晨辉东路与锦华路交叉路口,琉璃场站两端头采纳盖挖顺做法施工。经过现场调查勘察,在琉璃场站西端头盖挖段(锦华路)下面通信管道内存在国防光缆(国防光缆两根),国防光缆横跨西端头结构(结构宽度 25.8 米),光缆埋深约 2 米。12024 年 4 月 19 日下载后可任意编辑图 2-1:国防光缆与结构的平面关系图图 2-2:国防光缆与结构的立面关系图3、国防光缆保护方案由于国防光缆横穿本工程西端头盖挖段基坑且无法迁改,我部实行对国防光缆进行悬吊保护,待西端头盖挖顶板施工完后,原貌恢复。悬吊保护采纳两根直径为 1cm 的钢丝绳作为吊梁,两根钢丝绳固22024 年 4 月 19 日下载后可任意编辑定在两侧挡土墙上,光缆具体悬吊保护措施见下图。国防光缆钢丝绳悬吊正立面图端头锚固大样图 为更好的对国防光缆进行保护,先用波纹管对光缆进行包裹,再用钢丝绳进行悬吊;为防止吊杆在主索上滑动,在主钢丝绳的悬吊点采纳绳卡将吊绳固定。32024 年 4 月 19 日下载后可任意编辑4、国防光缆保护措施4.1 技术准备工作(1)施工前以书面形式对各施工队及班组进行管线的技术交底,使每个施工人员都明确管线的位置、管径、埋深、保护的...
