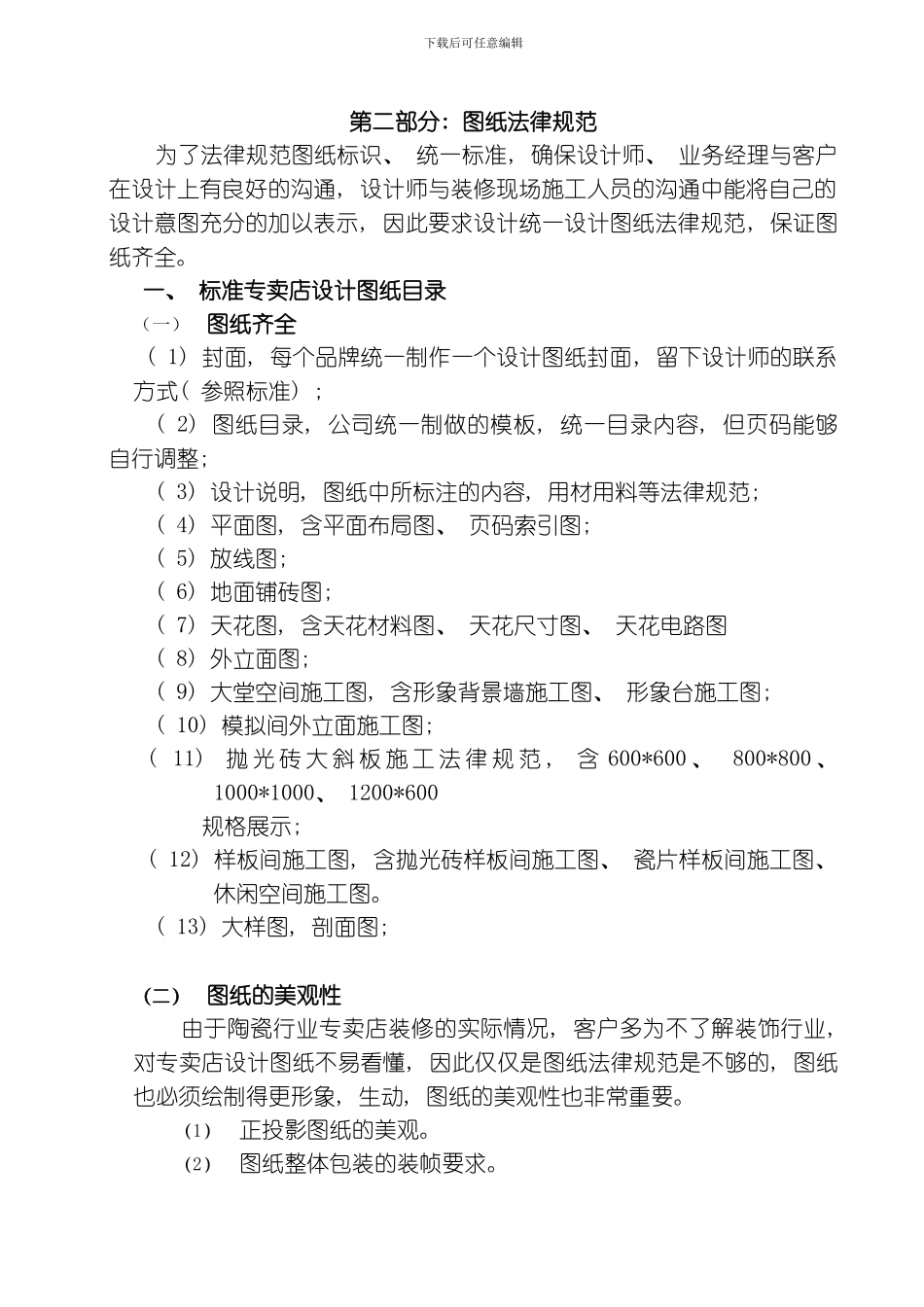

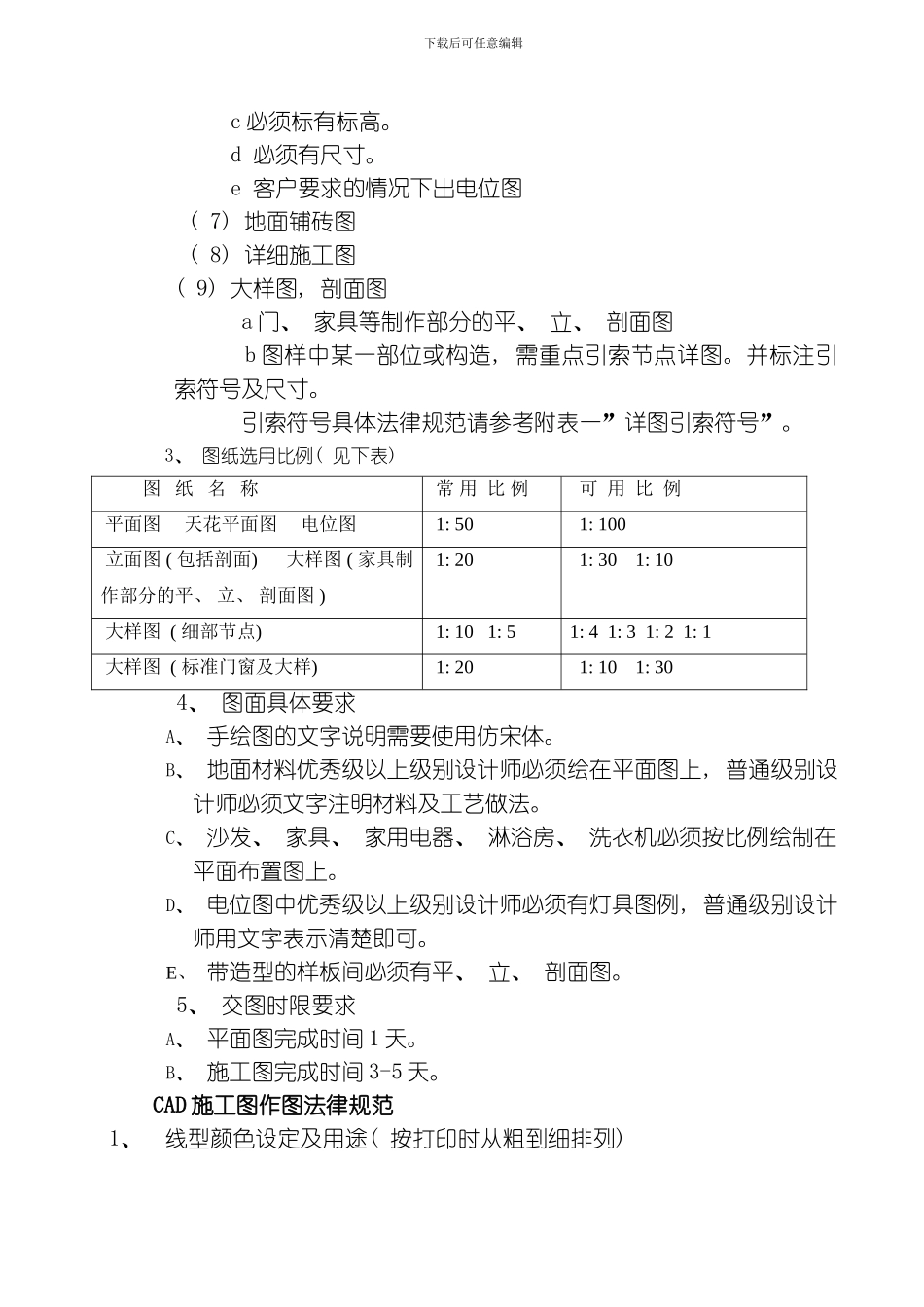

下载后可任意编辑第二部分: 图纸法律规范 为了法律规范图纸标识、 统一标准, 确保设计师、 业务经理与客户在设计上有良好的沟通, 设计师与装修现场施工人员的沟通中能将自己的设计意图充分的加以表示, 因此要求设计统一设计图纸法律规范, 保证图纸齐全。 一、 标准专卖店设计图纸目录（一） 图纸齐全 ( 1) 封面, 每个品牌统一制作一个设计图纸封面, 留下设计师的联系方式( 参照标准) ; ( 2) 图纸目录, 公司统一制做的模板, 统一目录内容, 但页码能够自行调整; ( 3) 设计说明, 图纸中所标注的内容, 用材用料等法律规范; ( 4) 平面图, 含平面布局图、 页码索引图; ( 5) 放线图; ( 6) 地面铺砖图; ( 7) 天花图, 含天花材料图、 天花尺寸图、 天花电路图 ( 8) 外立面图; ( 9) 大堂空间施工图, 含形象背景墙施工图、 形象台施工图; ( 10) 模拟间外立面施工图; ( 11) 抛 光 砖 大 斜 板 施 工 法 律 规 范 , 含 600*600 、 800*800 、 1000*1000、 1200*600规格展示; ( 12) 样板间施工图, 含抛光砖样板间施工图、 瓷片样板间施工图、 休闲空间施工图。( 13) 大样图, 剖面图; （二） 图纸的美观性 由于陶瓷行业专卖店装修的实际情况, 客户多为不了解装饰行业, 对专卖店设计图纸不易看懂, 因此仅仅是图纸法律规范是不够的, 图纸也必须绘制得更形象, 生动, 图纸的美观性也非常重要。 （1）正投影图纸的美观。（2）图纸整体包装的装帧要求。下载后可任意编辑A 、 所有设计师交客户的图纸必须使用法律规范统一的封面和封底装订。B、封面必须填写完整。C、图纸必须按目录上的顺序排列。D、图纸用公司统一配制的装订工具装订。 ( 三) 图纸的法律规范。 利用正投影原理所绘制的平面、 立面、 剖面图是设计师的设计意图与其现场施工沟通的语言。设计师要将自己的设计意图充分的表示给观者, 设计师就必须掌握设计的图纸法律规范。 正投影制图要求使用专业的绘图工具, 在图纸上作的线条必须粗细均匀、 光滑干净、 交接清楚。因为这类图纸是以明确的线条, 描绘建筑内部装饰空间的形体轮廓线来表示设计意图的。因此严格的线条绘制和严格的制图法律规范是它的主要特征。1、 图纸面幅为 A3 大小( 297X420) 应使用公司统一印制的标准 A3图纸。2、 图纸排列要求设计师所有图纸必须按下列顺序排列。（1）图纸目录 必须标有正投影图纸的图号、 ...
