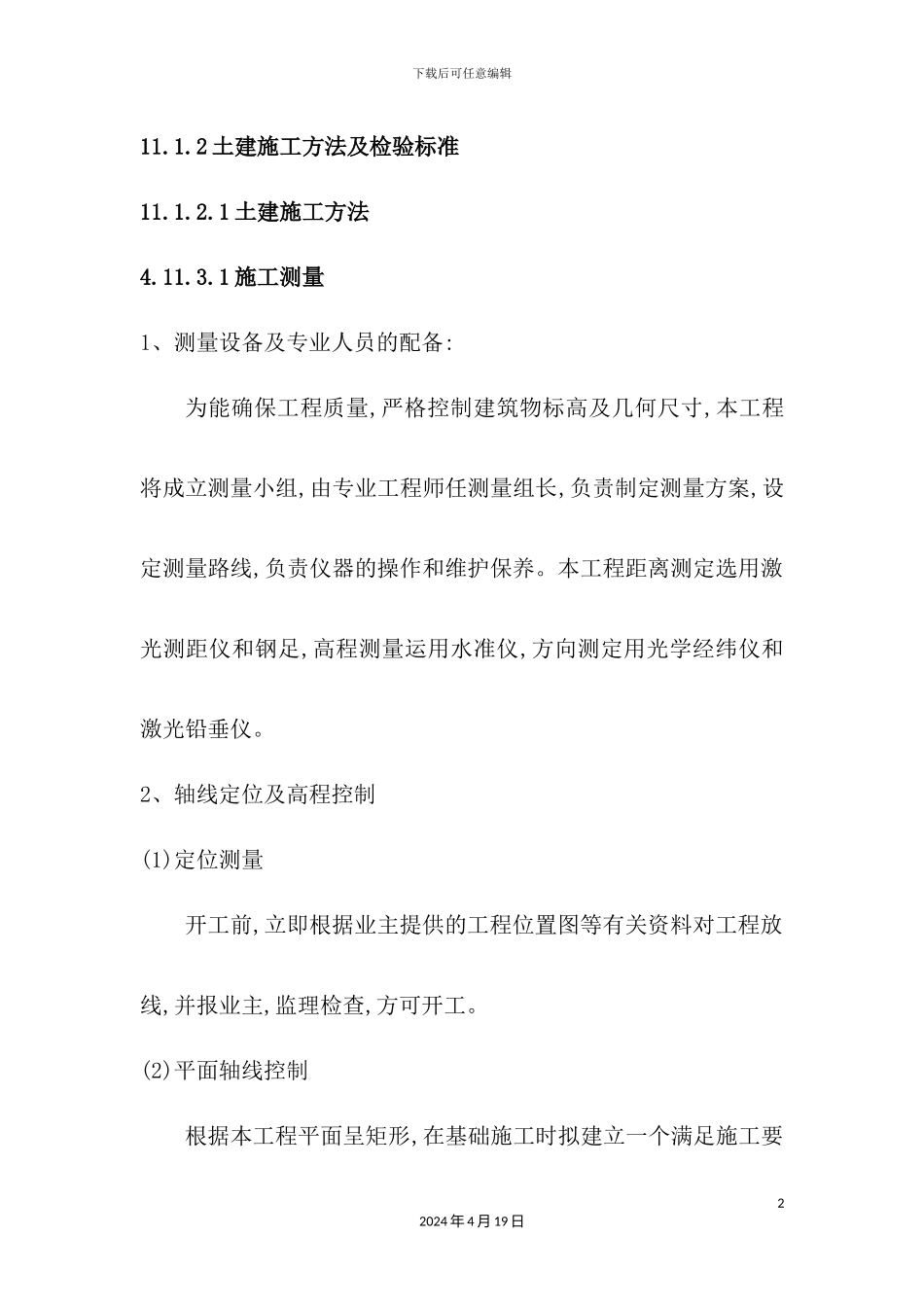

下载后可任意编辑土建施工方法及检验标准概述12024 年 4 月 19 日下载后可任意编辑11.1.2 土建施工方法及检验标准11.1.2.1 土建施工方法4.11.3.1 施工测量1、测量设备及专业人员的配备:为能确保工程质量,严格控制建筑物标高及几何尺寸,本工程将成立测量小组,由专业工程师任测量组长,负责制定测量方案,设定测量路线,负责仪器的操作和维护保养。本工程距离测定选用激光测距仪和钢足,高程测量运用水准仪,方向测定用光学经纬仪和激光铅垂仪。2、轴线定位及高程控制(1)定位测量开工前,立即根据业主提供的工程位置图等有关资料对工程放线,并报业主,监理检查,方可开工。(2)平面轴线控制根据本工程平面呈矩形,在基础施工时拟建立一个满足施工要22024 年 4 月 19 日下载后可任意编辑求的直角坐标网。进驻现场后依据预选的控制网及业主移交的测量点位基坑四周确立主要轴线控制点,经检验闭合后漆上红三角标志,并确保牢固、稳定,并用砼保护,以供基础、结构施工时放线时使用。确定每根轴线应由上述交汇点为依据,每根轴线,经复核准确后,方可引测在该工程基坑以外 l—1.5m 龙门架上,并在龙门架上标画出各纵横轴线代号。在分画轴线开间尺寸时,在每条边上应拉通尺进行以减少分画尺寸积累误差。当土方工程施工接近结尾时,采纳外控手段,用 J2—1 经纬仪将设在基坑四周的控制轴线转移至坑内。(3)高程控制:根据总平面和业主移交高程位置确定该工程土±0.00 标高,±0.00 相当于绝对标高。水准点测量时利用精密水准仪进行各水准点的转点工作,施工中采纳水准仪进行施工控制。32024 年 4 月 19 日下载后可任意编辑施工前和用精密水准仪从甲方交给的水准点(市政高程水准点)将建筑物标高控制点转至施工场地开挖影响线以外,在该工程的东、西、南、北各设置一个监控水准点上,并做好保护工作,而且对该点进行常常性的(一般 10 天)复核。3、垂直度的控制(1)转网控制及建立当土方工程施工接近结尾时,采纳外控手段,利用经纬仪将设在基坑四周的控制轴线转移至坑内,以控制开挖及基坑底部落低部分的平面位置。根据标高控制点,采纳水准仪,检查挖深和清底的标高,经验槽后开始施工垫层。当垫层施工完毕后,再次根据轴线、标高控制点施放出准确的轴线和标高控制点,给基础施工制造精确的平面尺寸。当基础施工完毕后,此时基坑底部已经稳定,在测量时首先进行基坑外围轴线、标高控制点的复核;确认控制点无误后,利用精42024 年 4 月 19 日下载后可任意编辑密水准仪,...
