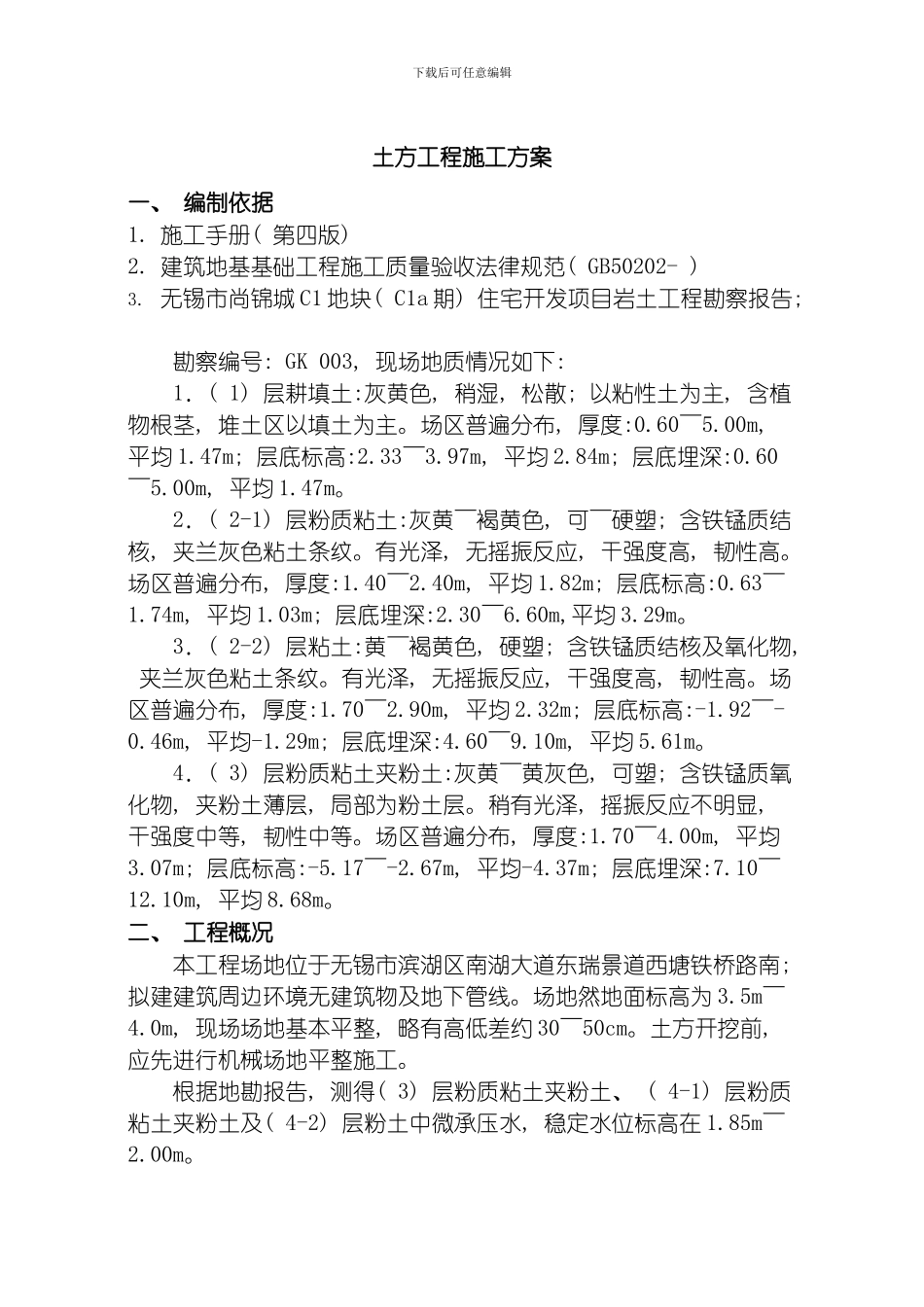

下载后可任意编辑土方工程施工方案一、 编制依据1. 施工手册( 第四版) 2. 建筑地基基础工程施工质量验收法律规范( GB50202- ) 3. 无锡市尚锦城 C1 地块( C1a 期) 住宅开发项目岩土工程勘察报告; 勘察编号: GK 003, 现场地质情况如下: 1．( 1) 层耕填土:灰黄色, 稍湿, 松散; 以粘性土为主, 含植物根茎, 堆土区以填土为主。场区普遍分布, 厚度:0.60～5.00m, 平均 1.47m; 层底标高:2.33～3.97m, 平均 2.84m; 层底埋深:0.60～5.00m, 平均 1.47m。2．( 2-1) 层粉质粘土:灰黄～褐黄色, 可～硬塑; 含铁锰质结核, 夹兰灰色粘土条纹。有光泽, 无摇振反应, 干强度高, 韧性高。场区普遍分布, 厚度:1.40～2.40m, 平均 1.82m; 层底标高:0.63～1.74m, 平均 1.03m; 层底埋深:2.30～6.60m,平均 3.29m。3．( 2-2) 层粘土:黄～褐黄色, 硬塑; 含铁锰质结核及氧化物, 夹兰灰色粘土条纹。有光泽, 无摇振反应, 干强度高, 韧性高。场区普遍分布, 厚度:1.70～2.90m, 平均 2.32m; 层底标高:-1.92～-0.46m, 平均-1.29m; 层底埋深:4.60～9.10m, 平均 5.61m。4．( 3) 层粉质粘土夹粉土:灰黄～黄灰色, 可塑; 含铁锰质氧化物, 夹粉土薄层, 局部为粉土层。稍有光泽, 摇振反应不明显, 干强度中等, 韧性中等。场区普遍分布, 厚度:1.70～4.00m, 平均3.07m; 层底标高:-5.17～-2.67m, 平均-4.37m; 层底埋深:7.10～12.10m, 平均 8.68m。二、 工程概况本工程场地位于无锡市滨湖区南湖大道东瑞景道西塘铁桥路南; 拟建建筑周边环境无建筑物及地下管线。场地然地面标高为 3.5m～4.0m, 现场场地基本平整, 略有高低差约 30～50cm。土方开挖前, 应先进行机械场地平整施工。根据地勘报告, 测得( 3) 层粉质粘土夹粉土、 ( 4-1) 层粉质粘土夹粉土及( 4-2) 层粉土中微承压水, 稳定水位标高在 1.85m～2.00m。下载后可任意编辑本工程的抗浮桩采纳 φ500 预制静压管桩, 桩长度为 15 米, 桩顶相对标高为-5.85m( 已注明除外) , 详见下图。桩端均嵌入筏板50mm, 桩顶钢筋锚入筏板。本工程 C1A 地下室基坑尺寸为 170.7m×178.1m, 底板板面标高为-5.30m, 底板厚度为 500mm。本建筑室内±0.000 标高相当于绝对标高+5.300( 黄海高程) , 场地自然地面标高平均按 4.0m 计算, 挖深约 4.6m 左右, 整个挖土方量大约 140000 立方米。地质水文状况参见地质勘察报告。——勘察报告显...
