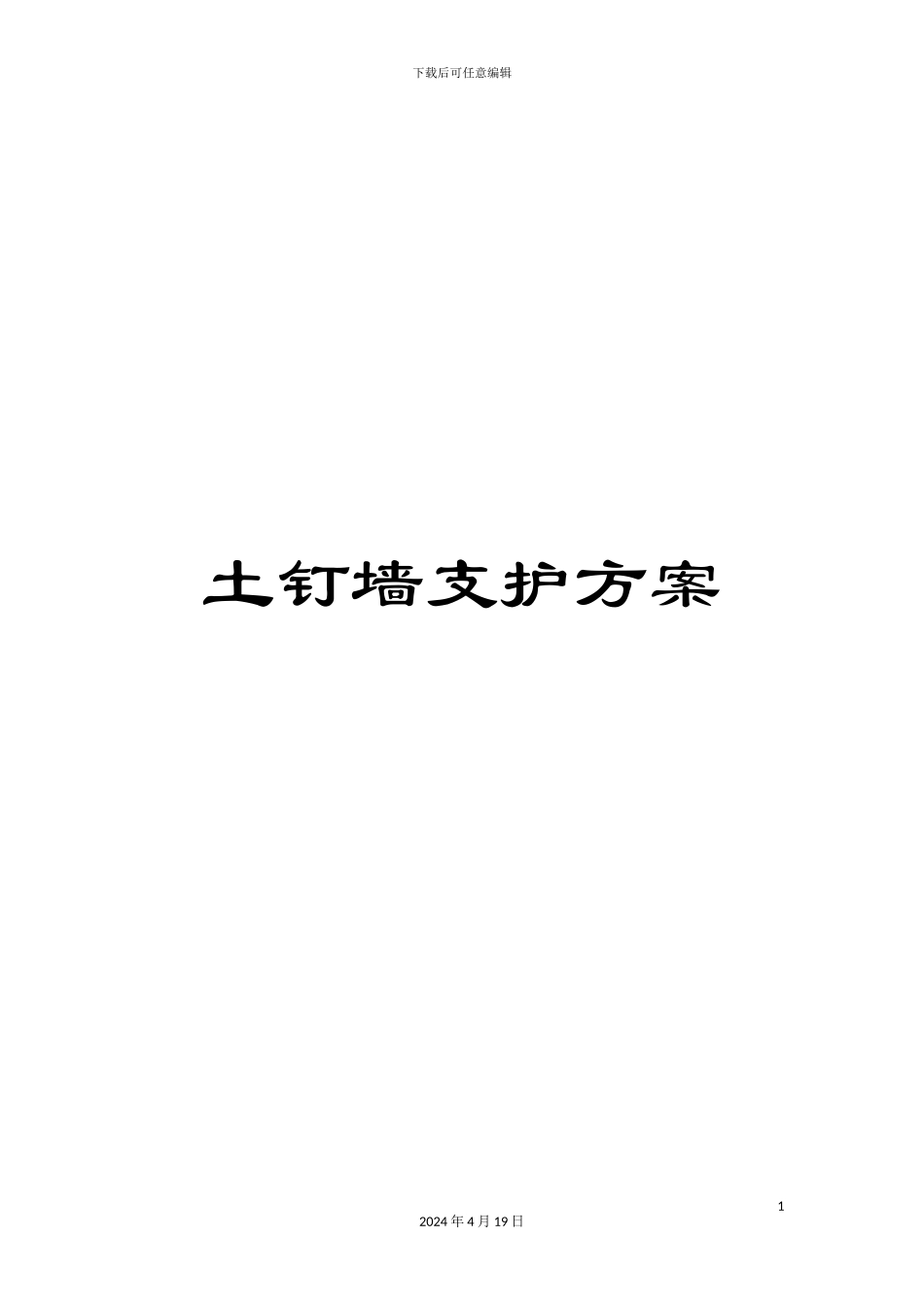

土钉墙支护方案

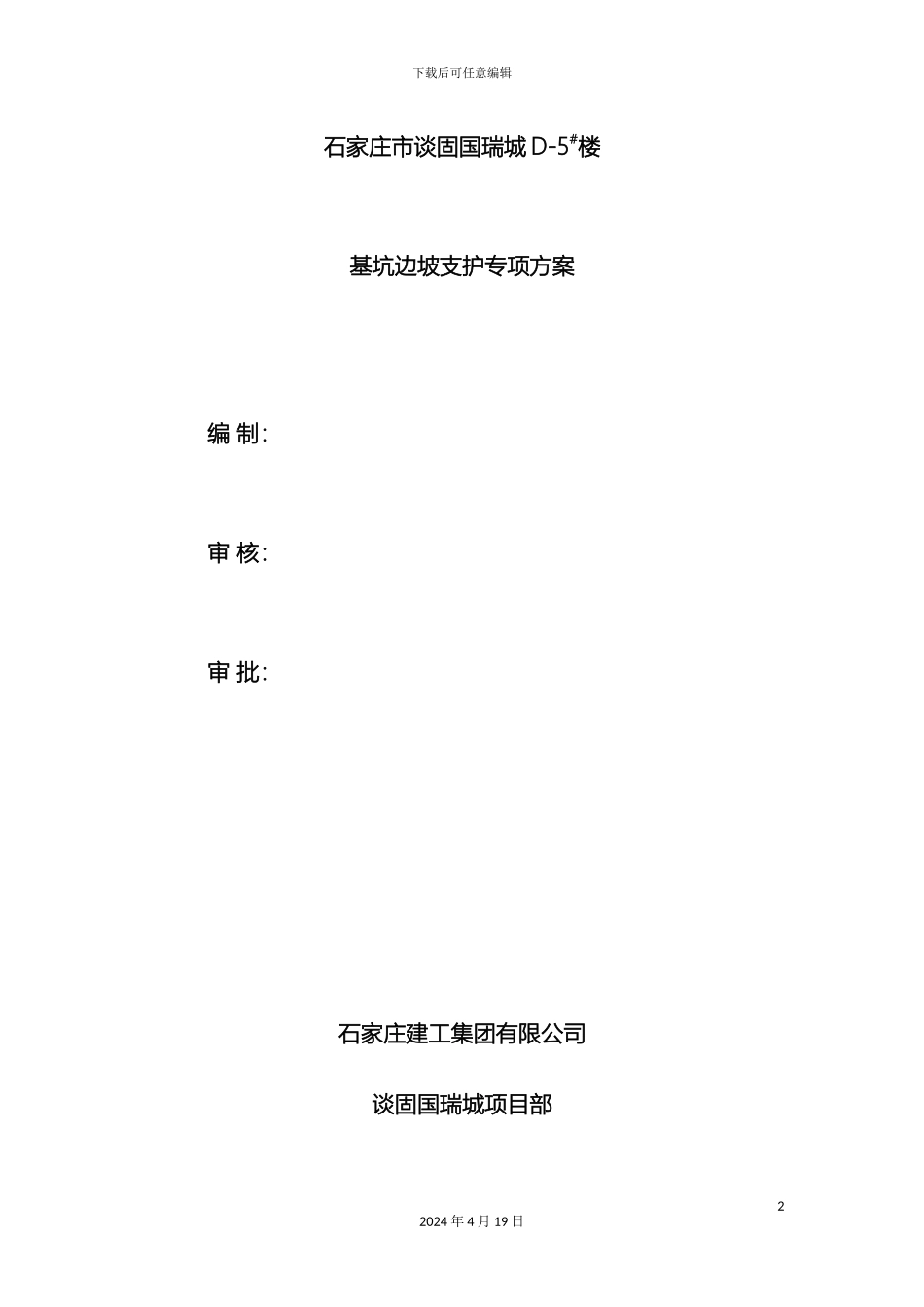

下载后可任意编辑土钉墙支护方案12024 年 4 月 19 日下载后可任意编辑石家庄市谈固国瑞城 D-5#楼基坑边坡支护专项方案编 制：审 核：审 批：石家庄建工集团有限公司谈固国瑞城项目部22024 年 4 月 19 日下载后可任意编辑年 月 日目录第一章工程概况第二章工程地质及水文条件一、工程地质条件二、工程水文情况第三章 土钉墙施工参数 一、护坡形式 二、设计参数第四章 施工准备第五章 基坑支护工程 一、工艺流程 二、施工方法第六章 质量保证措施 一、组织保证体系32024 年 4 月 19 日下载后可任意编辑 二、工程质量标准 三、质量保证措施 四、基坑监测方案 五、质量问题的处理第七章 安全生产与文明施工 一、安全生产措施 二、文明施工措施第八章 雨季施工措施第一章 工程概况谈固国瑞城D5#楼工程；剪力墙结构; 地下2层地上33层，局部30层；建筑高度97.400m；标准层层高：2.90m ；总建筑面积：44080平方米。基底标高-7.25m，基础结构形式为筏板基础，底板厚1200mm。地基处理为素砼桩复合地基处理。第二章 工程地质及水文条件42024 年 4 月 19 日下载后可任意编辑第三章 土钉墙施工参数一、护坡形式根据设计要求采纳 1:0.3 土钉墙支护二、设计参数1. 土钉设计参数序号名称设计参数1土钉墙放坡1:0.32土钉垂直间距1.5 米3土钉水平间距1.5 米4土钉倾角15 度5土钉直径110mm6土钉水泥浆体强度20MPA7土钉水泥浆配比 W/C0.52. 土钉主筋规格及长度排数1234锚筋规格16161616长度4.86.86.85.83. 喷射砼序号名称设计参数1设计强度C202水泥:沙:8880 速凝剂1:2:2:0.03 重量比3喷射厚度80mm4钢筋网Ф8@250mm*250mm,保护层位 30-50mm,另外位保证边坡稳定,在坡顶做 1.5 米钢筋砼翻边5锚头土钉采纳 Ф14 横向拉筋焊接连接第四章 施工准备52024 年 4 月 19 日下载后可任意编辑在基础工程施工前,专门召开施工准备会议,落实各项施工准备工作计划,内容如下:1. 技术准备:熟悉审查施工图纸和施工方案2. 施工现场准备工作:地上\地下周边各种管线及障碍物的勘测定位;基坑开挖线的定位;地上地下障碍物的拆除;施工现场的平整;测量放线;临时道路临时供水供电等管线的敷设;临时设施的搭设;现场照明设备的安装3. 劳动组织准备:组织劳动力进场,做好施工人员入场安全教育等4. 材料机械准备:根据相关的设计图纸和施工预算,编制详细的材料机械设备需要量计划,组织材料和机械设备按计划进场(1)基坑支护施工机...
