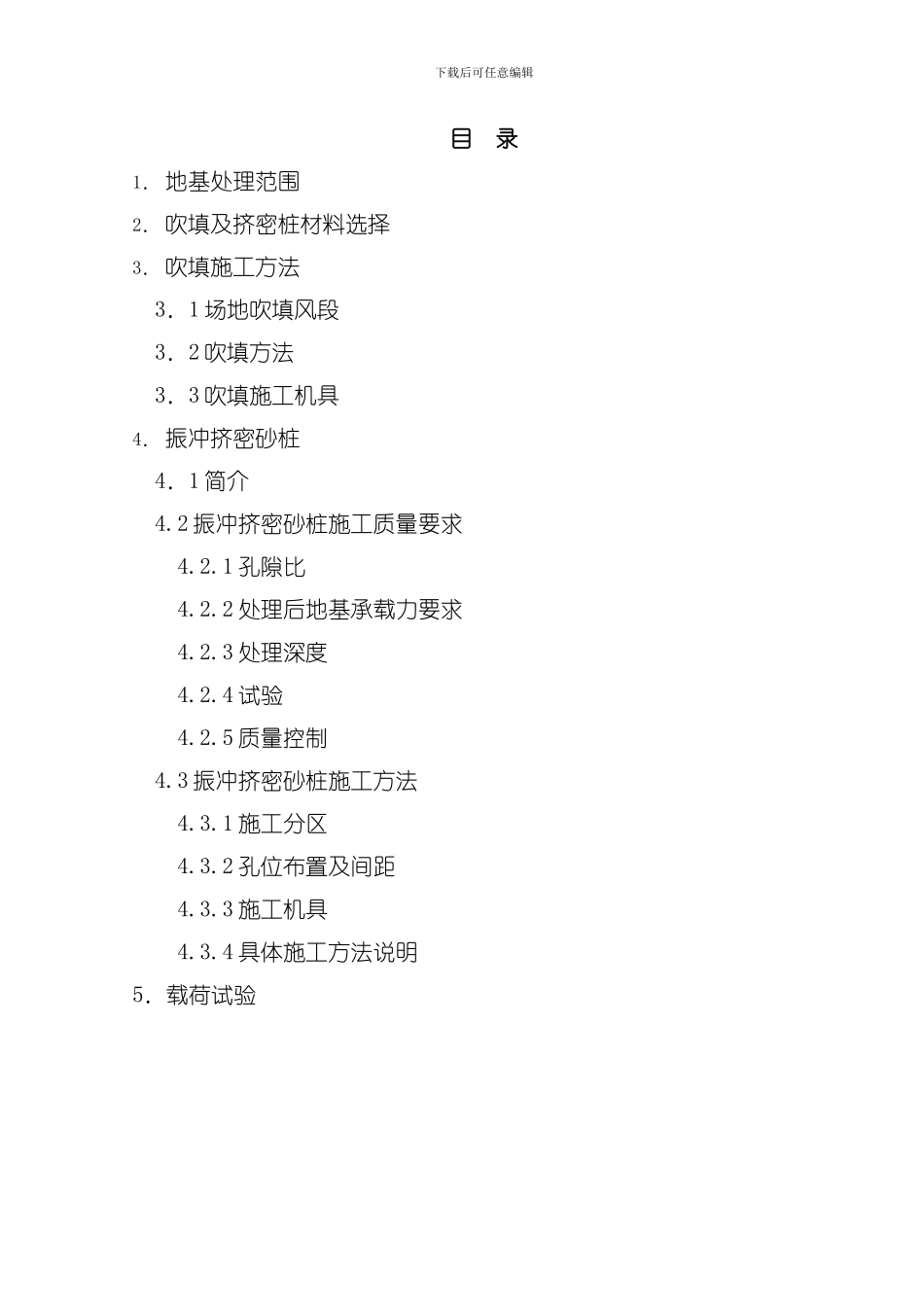

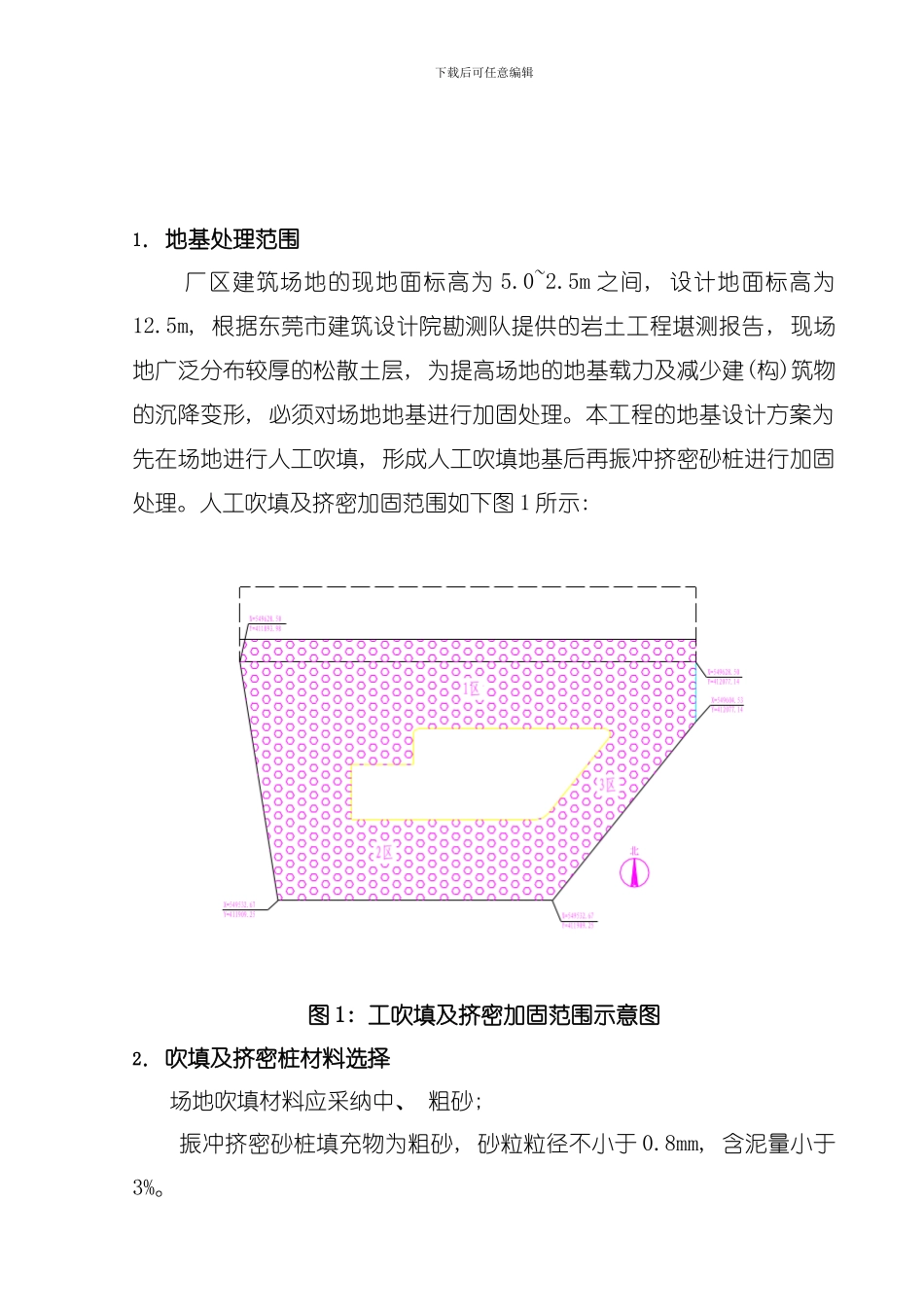

下载后可任意编辑目 录1． 地基处理范围2． 吹填及挤密桩材料选择3． 吹填施工方法 3．1 场地吹填风段 3．2 吹填方法 3．3 吹填施工机具4． 振冲挤密砂桩 4．1 简介 4.2 振冲挤密砂桩施工质量要求 4.2.1 孔隙比 4.2.2 处理后地基承载力要求 4.2.3 处理深度 4.2.4 试验 4.2.5 质量控制 4.3 振冲挤密砂桩施工方法 4.3.1 施工分区 4.3.2 孔位布置及间距 4.3.3 施工机具 4.3.4 具体施工方法说明5．载荷试验下载后可任意编辑1． 地基处理范围 厂区建筑场地的现地面标高为 5.0~2.5m 之间, 设计地面标高为12.5m, 根据东莞市建筑设计院勘测队提供的岩土工程堪测报告, 现场地广泛分布较厚的松散土层, 为提高场地的地基载力及减少建(构)筑物的沉降变形, 必须对场地地基进行加固处理。本工程的地基设计方案为先在场地进行人工吹填, 形成人工吹填地基后再振冲挤密砂桩进行加固处理。人工吹填及挤密加固范围如下图 1 所示: 图 1: 工吹填及挤密加固范围示意图2． 吹填及挤密桩材料选择场地吹填材料应采纳中、 粗砂; 振冲挤密砂桩填充物为粗砂, 砂粒粒径不小于 0.8mm, 含泥量小于3%。下载后可任意编辑3． 吹填施工方法3．1 场地吹填风段 场地吹填分三阶段进行: 首先由场地现标高吹填至 6.000 米标高,第二阶段由 6.000 米标高吹填到 9.000 米标高;第三阶段由 9.000 米标高吹填至厂区地面设计标高。3．2 吹填方法吹填顺序由深至浅进行, 吹填厚度分层时, 每层不超过 500mm, 在吹填的每个阶段待场地面积水排干、 自然沉降基本完成经碾压密实后方可进行后序的工作。3．3 吹填施工机具——吸砂机; ——摊铺机; ——管道; ——给水管及喷洒装置; ——排水系统: ——压路机; ——其它配套设备。4． 振冲挤密砂桩4．1 简介本工程采纳振冲挤密砂桩加固地基, 填充物为粗砂, 砂粒粒径不小于 0.8mm, 含泥量小于 3%, 振冲挤密砂桩孔径为 800mm, 梅花形布置, 桩间距最大为 2 米, 最小为 1.56 米, 详见下图 2: 下载后可任意编辑图 2: 振冲挤密砂桩孔为布置图4.2 振冲挤密砂桩施工质量要求4.2.1 孔隙比: 经振冲密实后的桩间砂层孔隙比 e<0.70,桩体孔隙比 e<0.60, 标准惯入锤击数: Ⅰ 区 N63.5>13, Ⅱ、 Ⅲ区 N63.5>15; 4.2.2 处理后地基承载力要求: 经加固处理后的地基承载力标准值: Ⅰ 区不小于 120 kpa, Ⅱ、 Ⅲ区不小于 150 kpa。4.2.3 处理深...
