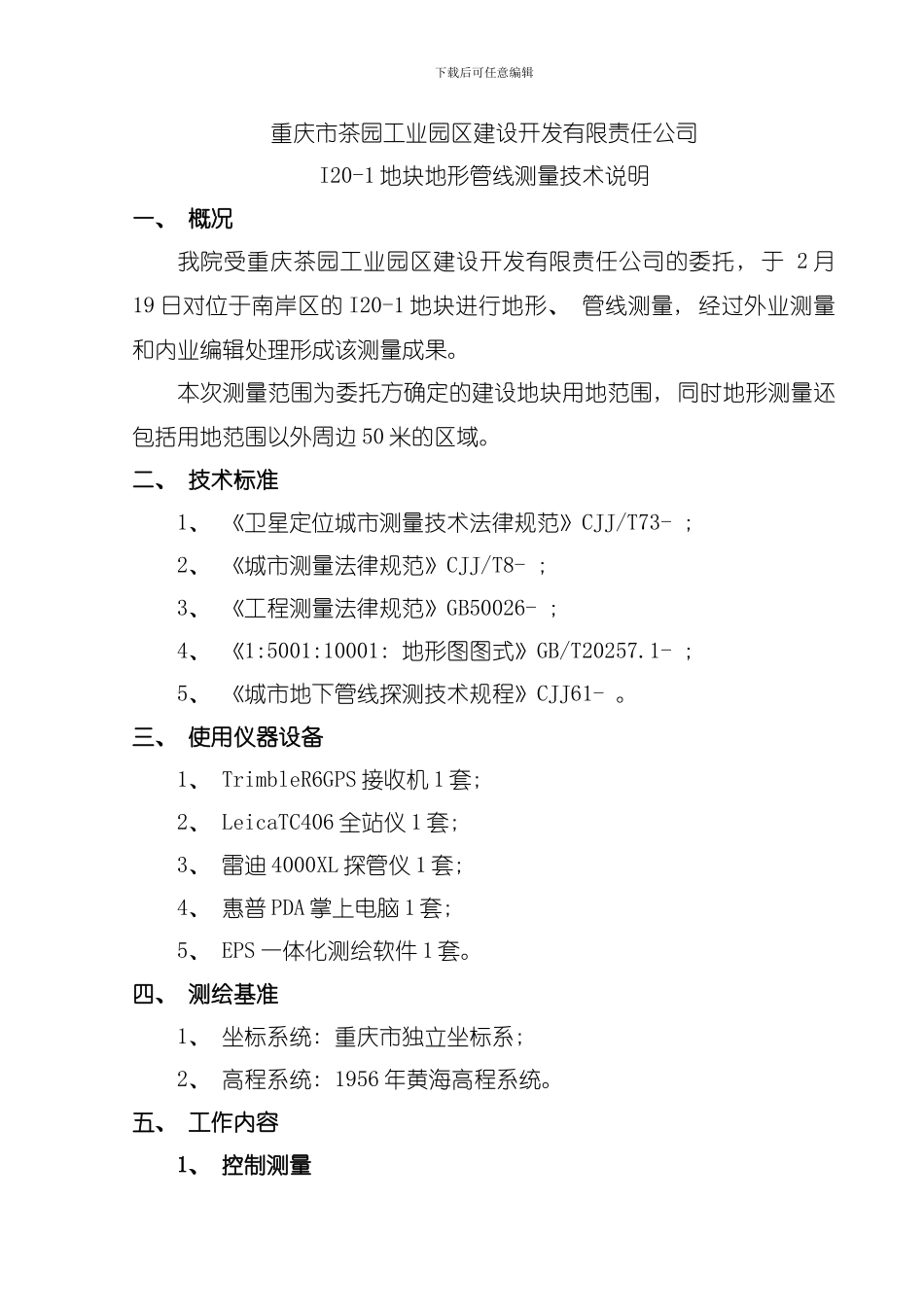

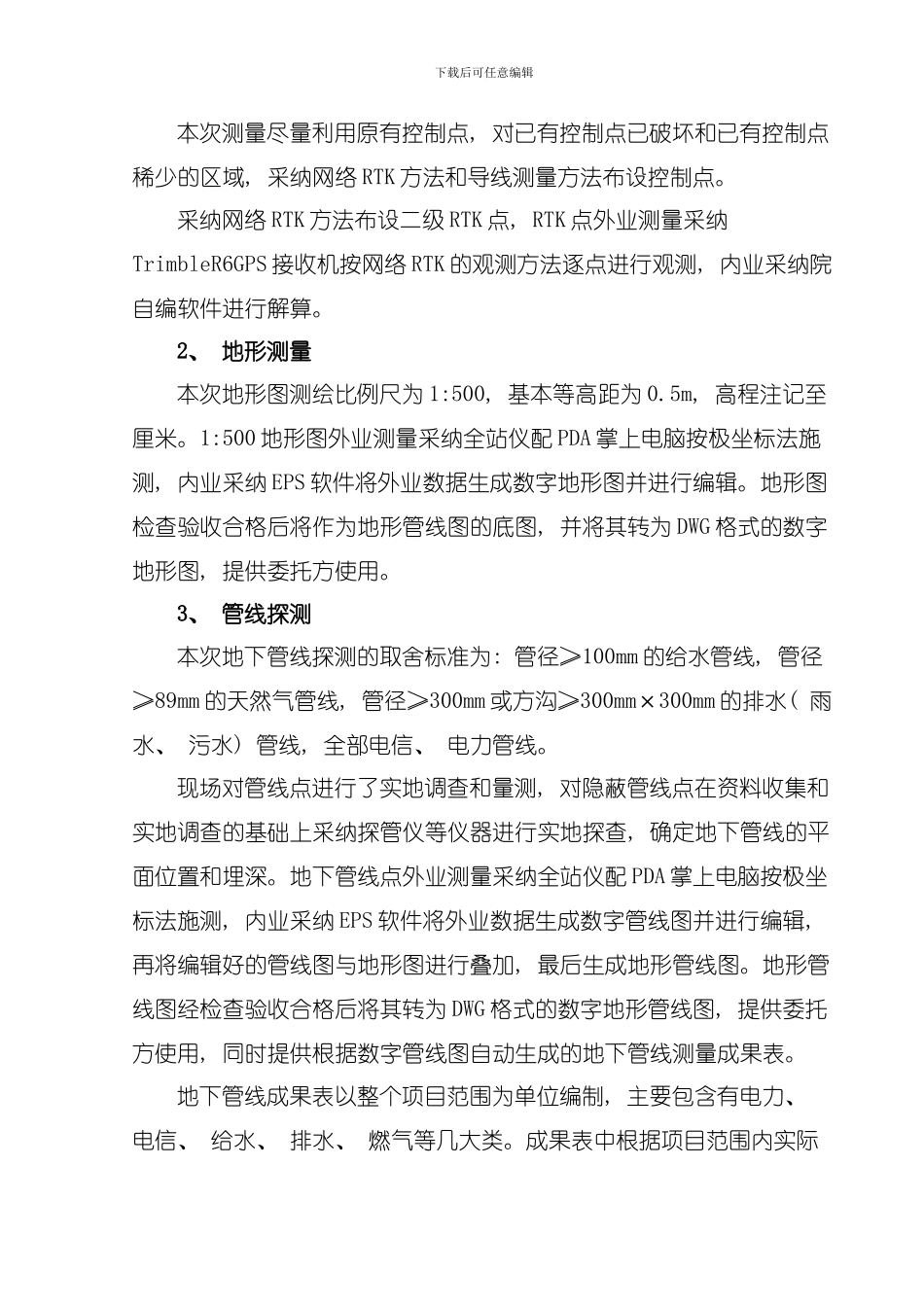

下载后可任意编辑重庆市茶园工业园区建设开发有限责任公司I20-1 地块地形管线测量技术说明重庆市勘测院二○一四年二月重庆市茶园工业园区建设开发有限责任公司I20-1 地块地形管线测量技术说明院 长: 总 工 程 师: 审 核: 项 目 负 责: 测 绘 员: 重庆市勘测院国家测绘局甲级证书编号: 5000 建设部综合甲级证书编号: 311018-kj二○一四年二月下载后可任意编辑重庆市茶园工业园区建设开发有限责任公司I20-1 地块地形管线测量技术说明一、 概况我院受重庆茶园工业园区建设开发有限责任公司的委托, 于 2 月19 日对位于南岸区的 I20-1 地块进行地形、 管线测量, 经过外业测量和内业编辑处理形成该测量成果。本次测量范围为委托方确定的建设地块用地范围, 同时地形测量还包括用地范围以外周边 50 米的区域。二、 技术标准1、 《卫星定位城市测量技术法律规范》CJJ/T73- ; 2、 《城市测量法律规范》CJJ/T8- ; 3、 《工程测量法律规范》GB50026- ; 4、 《1:5001:10001: 地形图图式》GB/T20257.1- ; 5、 《城市地下管线探测技术规程》CJJ61- 。三、 使用仪器设备1、 TrimbleR6GPS 接收机 1 套; 2、 LeicaTC406 全站仪 1 套; 3、 雷迪 4000XL 探管仪 1 套; 4、 惠普 PDA 掌上电脑 1 套; 5、 EPS 一体化测绘软件 1 套。四、 测绘基准1、 坐标系统: 重庆市独立坐标系; 2、 高程系统: 1956 年黄海高程系统。五、 工作内容1、 控制测量下载后可任意编辑本次测量尽量利用原有控制点, 对已有控制点已破坏和已有控制点稀少的区域, 采纳网络 RTK 方法和导线测量方法布设控制点。采纳网络 RTK 方法布设二级 RTK 点, RTK 点外业测量采纳TrimbleR6GPS 接收机按网络 RTK 的观测方法逐点进行观测, 内业采纳院自编软件进行解算。2、 地形测量本次地形图测绘比例尺为 1:500, 基本等高距为 0.5m, 高程注记至厘米。1:500 地形图外业测量采纳全站仪配 PDA 掌上电脑按极坐标法施测, 内业采纳 EPS 软件将外业数据生成数字地形图并进行编辑。地形图检查验收合格后将作为地形管线图的底图, 并将其转为 DWG 格式的数字地形图, 提供委托方使用。3、 管线探测本次地下管线探测的取舍标准为: 管径≥100mm 的给水管线, 管径≥89mm 的天然气管线, 管径≥300mm 或方沟≥300mm×300mm 的排水( 雨水、 污水) 管线, 全部电信、 电力管线。现场对管线点进行...
