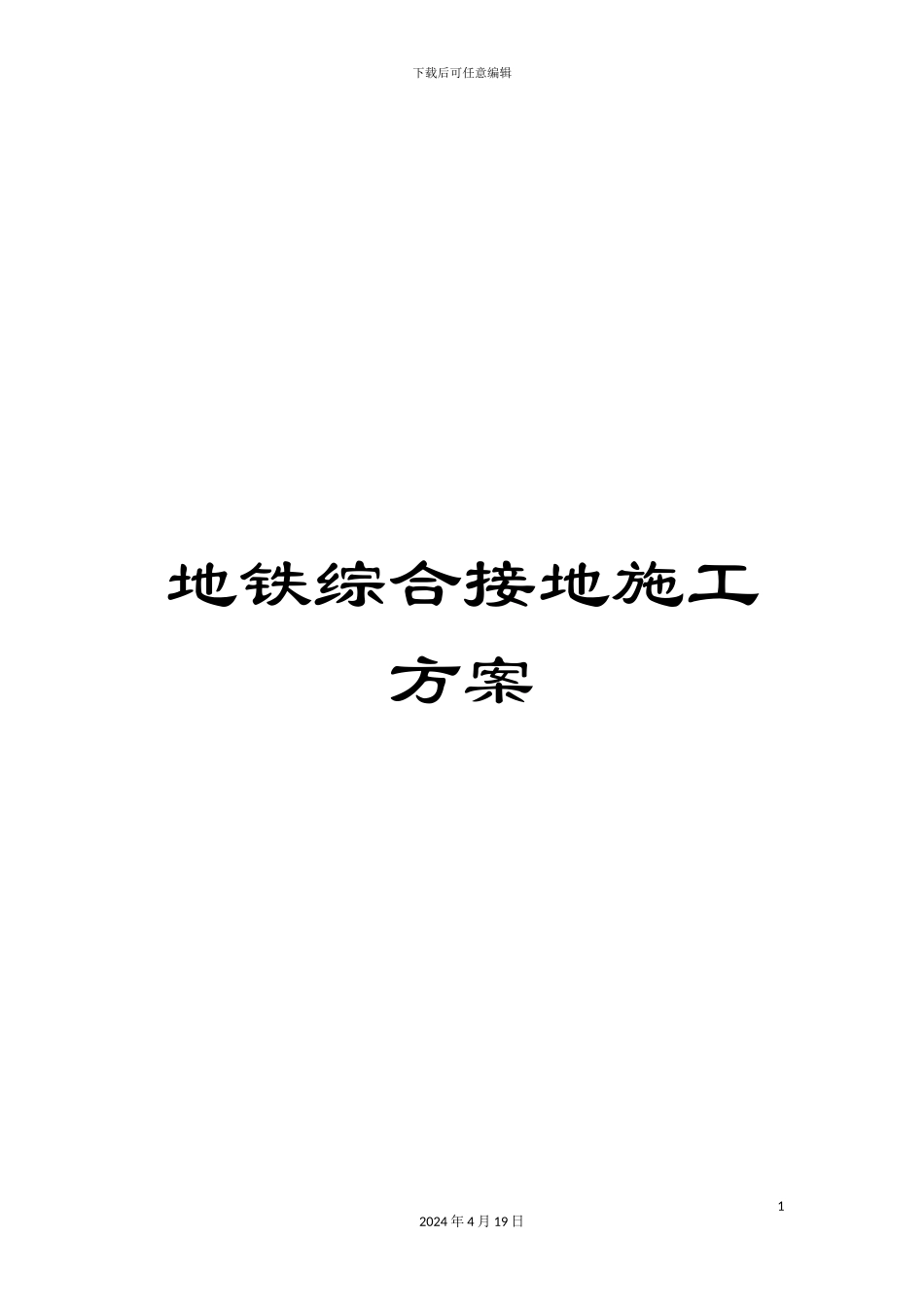

地铁综合接地施工方案VIP专享

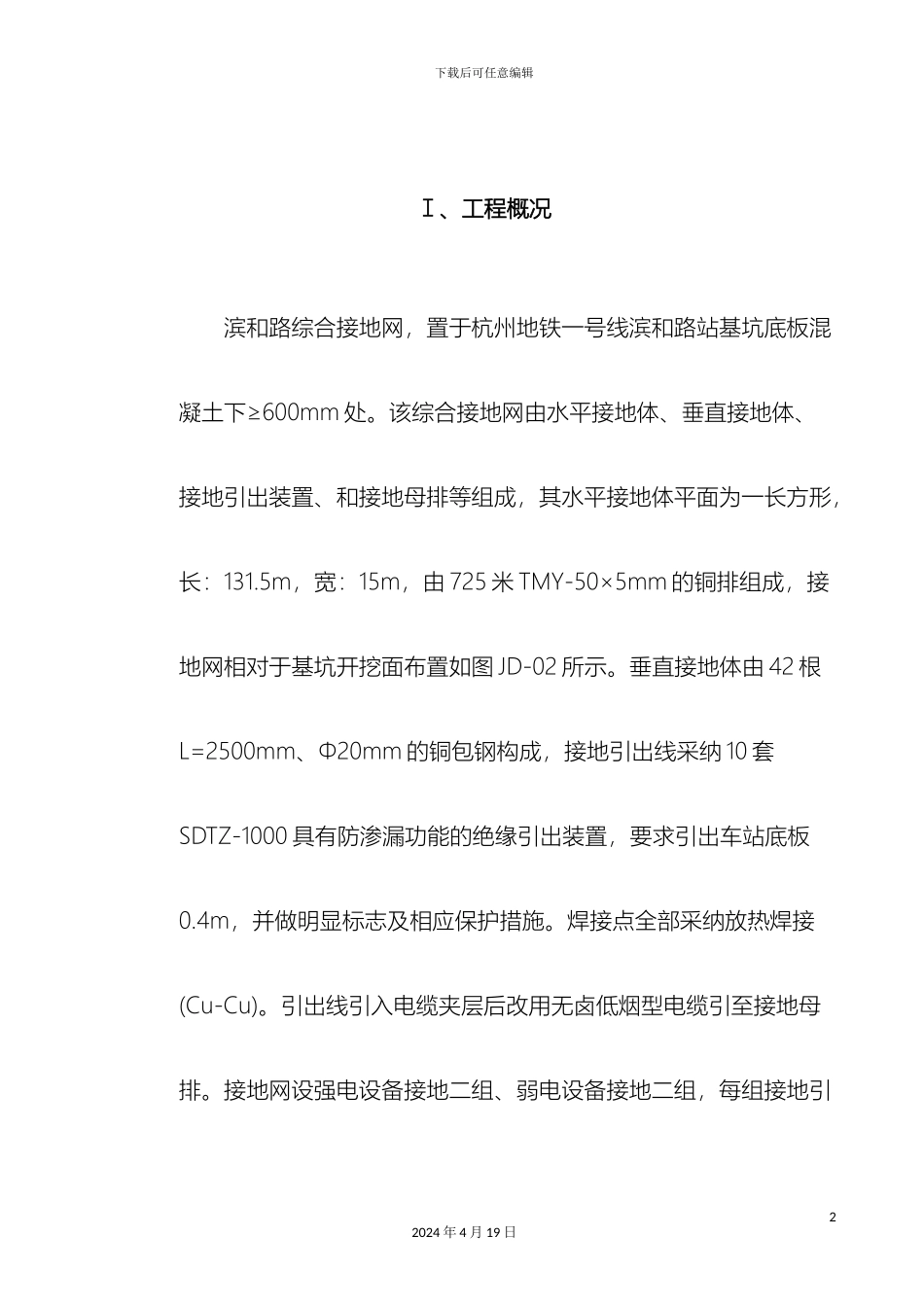

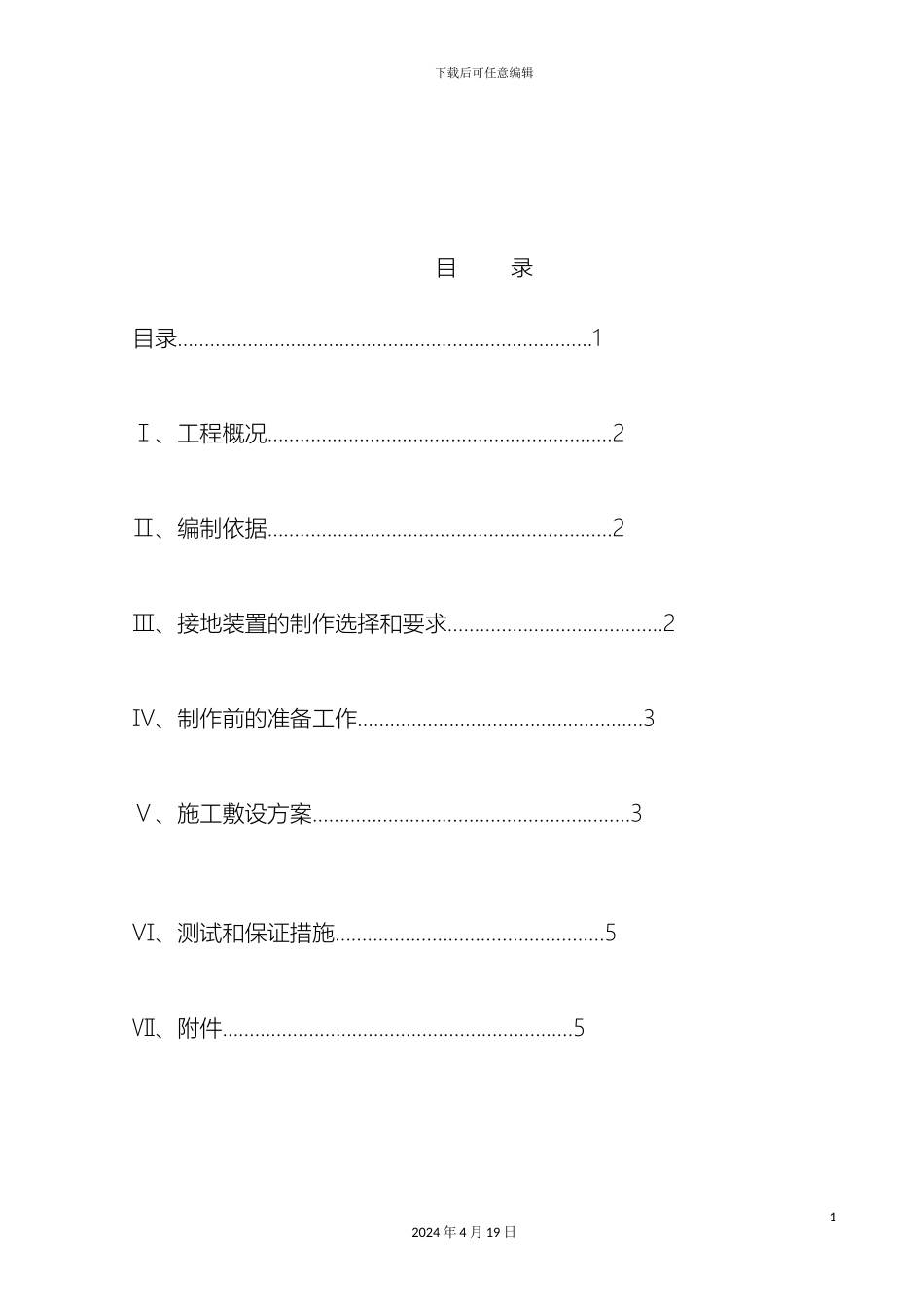

下载后可任意编辑地铁综合接地施工方案12024 年 4 月 19 日下载后可任意编辑目 录目录…………………………………………………………..….…..1Ⅰ、工程概况………………………………………………….……2Ⅱ、编制依据……………………………………………………….2Ⅲ、接地装置的制作选择和要求………………………………….2Ⅳ、制作前的准备工作…………………………………….…..…..3Ⅴ、施工敷设方案………………………………………..…….…..3Ⅵ、测试和保证措施……………………………….….………5Ⅶ、附件……………………………………………….….……512024 年 4 月 19 日下载后可任意编辑Ⅰ、工程概况滨和路综合接地网，置于杭州地铁一号线滨和路站基坑底板混凝土下≥600mm 处。该综合接地网由水平接地体、垂直接地体、接地引出装置、和接地母排等组成，其水平接地体平面为一长方形，长：131.5m，宽：15m，由 725 米 TMY-50×5mm 的铜排组成，接地网相对于基坑开挖面布置如图 JD-02 所示。垂直接地体由 42 根L=2500mm、Φ20mm 的铜包钢构成，接地引出线采纳 10 套SDTZ-1000 具有防渗漏功能的绝缘引出装置，要求引出车站底板0.4m，并做明显标志及相应保护措施。焊接点全部采纳放热焊接(Cu-Cu)。引出线引入电缆夹层后改用无卤低烟型电缆引至接地母排。接地网设强电设备接地二组、弱电设备接地二组，每组接地引22024 年 4 月 19 日下载后可任意编辑出线为二根，其中二根作为备用。Ⅱ、编制依据1、杭州地铁一号线工程施工设计第六册 杂散电流防护与接地第四分册 综合接地分册2、〈〈电气装置安装工程接地装置施工及验收标准〉〉GB50169- 3、〈〈接地装置特性参数测量导则〉〉DL/T475- 4、〈〈接地装置施工安装通用图〉〉Ⅲ、接地装置的制作选择和要求1、接地装置的制作选择据查，该接地网敷设地段的土质为淤泥层，为低土壤电阻率土质。因此接地网的制作、安装选择不添加降阻剂的制作方式。接地装置选择32024 年 4 月 19 日下载后可任意编辑截面符合热稳定、均压和机械强度的要求，还考虑到腐蚀的影响,采纳SDTZ-1000 专用接地装置。2、接地装置的制作要求该接地网是作为降压供电设备、机电设备、通信信号弱电设备的接地用，其目的是保证人身安全、设备安全及运营可靠。因此要求接地网的制作由技术熟练有证的电工和焊工完成。敷设时必须保证接地网的敷设深度和回填土的密实度；接地体与接地体及接地...
