垃圾焚烧锅炉检修规程

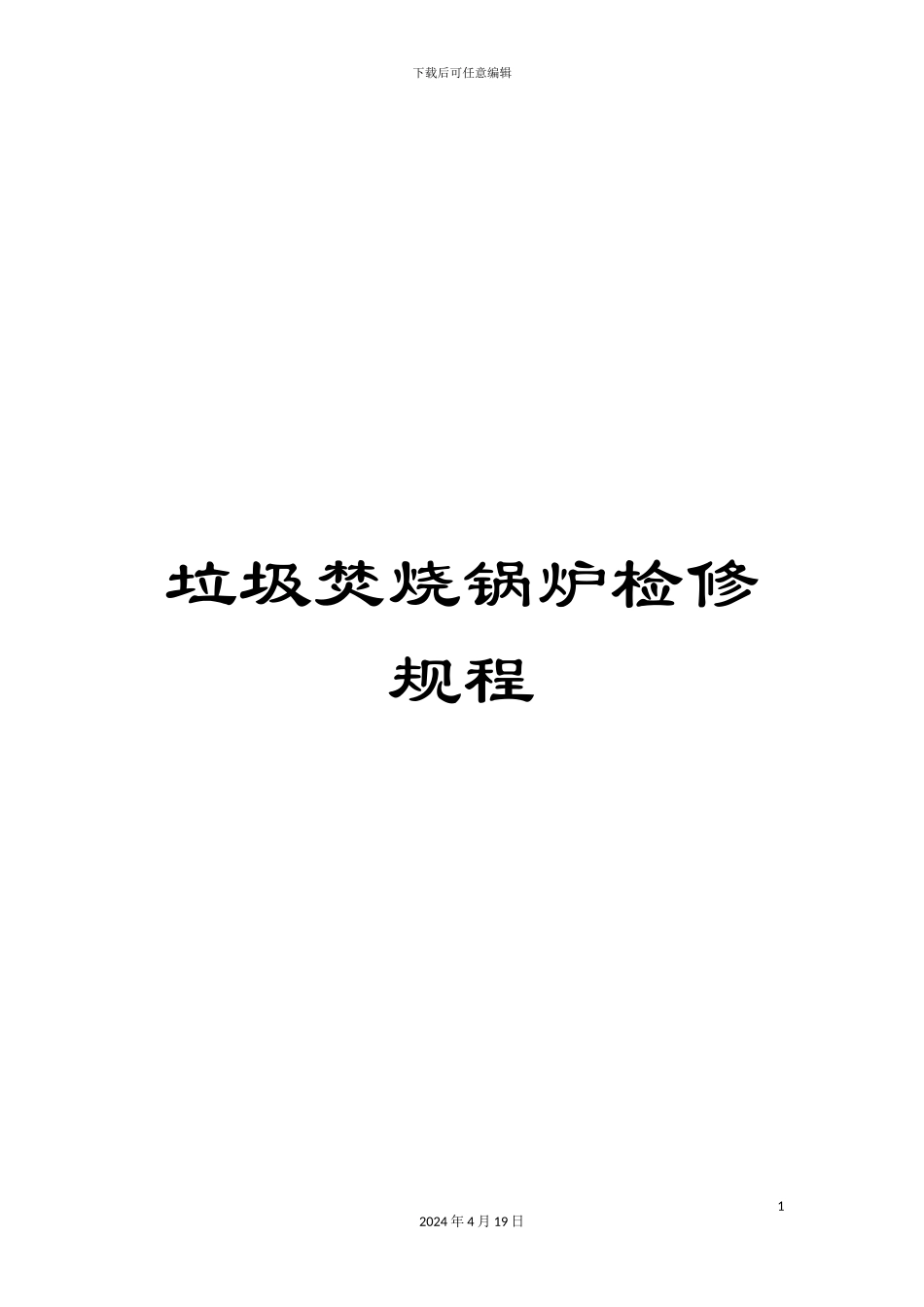

垃圾焚烧锅炉检修规程_第1页
1/154

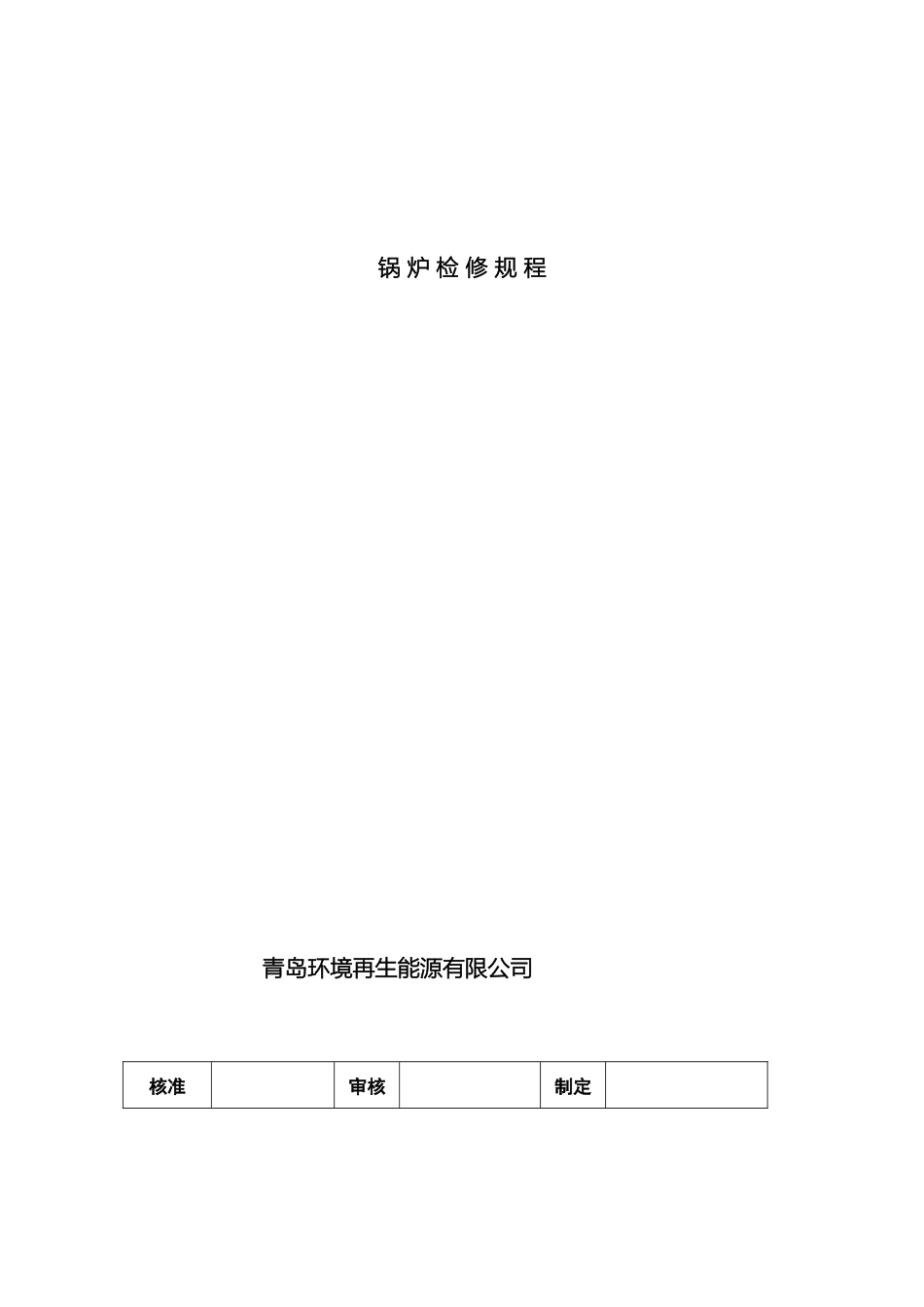

垃圾焚烧锅炉检修规程_第2页
2/154

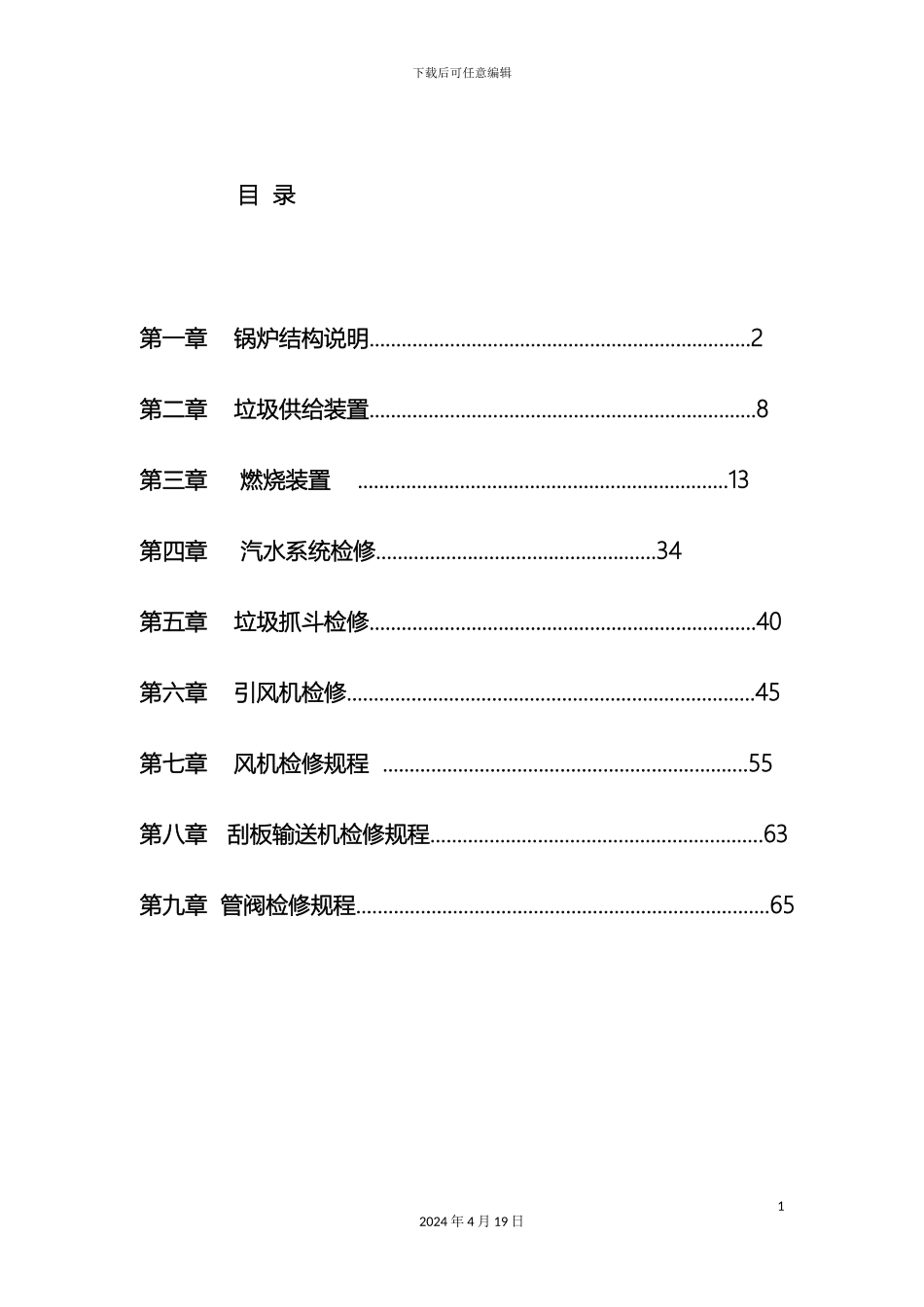

垃圾焚烧锅炉检修规程_第3页
3/154
下载后可任意编辑垃圾焚烧锅炉检修规程12024 年 4 月 19 日锅 炉 检 修 规 程青岛环境再生能源有限公司核准审核制定下载后可任意编辑目 录第一章 锅炉结构说明.......................................................................2第二章 垃圾供给装置........................................................................8 第三章 燃烧装置 .....................................................................13 第四章 汽水系统检修…………………………………………….34第五章 垃圾抓斗检修........................................................................40第六章 引风机检修............................................................................45第七章 风机检修规程 ....................................................................55第八章 刮板输送机检修规程..............................................................63第九章 管阀检修规程.............................................................................6512024 年 4 月 19 日下载后可任意编辑第一章锅炉结构简述本锅炉是单汽包自然循环水管锅炉,卧式、室内布置、微负压运行,落地抗震结构的锅炉。锅炉设置在焚烧炉上方,以回收焚烧所产生的热量为目的。垃圾由抓斗供入垃圾给料斗,经过搭桥破解装置和溜槽,由推料器推入焚烧炉燃烧。焚烧炉排由干燥炉排、燃烧炉排和燃烬炉排三部分组成,垃圾灰烬经过排渣机排出。燃烧空气主要由炉排底部流经主烟道进入烟气混合室,燃烧烟气的一部分用于炉排上垃圾的辐射和干燥,经副烟道进入烟气混22024 年 4 月 19 日下载后可任意编辑合室,与从主烟道进入的烟气进行混合再燃烧。炉排下部布置八个漏渣斗,漏渣斗下为落灰管及档板阀,灰渣由炉渣输送机排出。炉排上方是由 φ57×5,材料为 20G 的锅炉管组成的膜式水冷壁,烟气在水冷壁中经过三个垂直辐射通道进入卧式布置的水平对流区域,在水平对流区域烟气依次经过第一组蒸发器,三组过热器,第二组对流蒸发器,三组省煤器,最后排入烟气处理设备。过热器前设置了一组受热面较小的蒸发器管束,过热器前布置的蒸发器可使烟气温度降至 650℃以下,减少了高温烟气对过热器的高温腐蚀。过热器第一组管子为φ57×6,材料为 20G,第二组管子为 φ57×6,材料为15Mo3,第三组管子为 φ57×...
