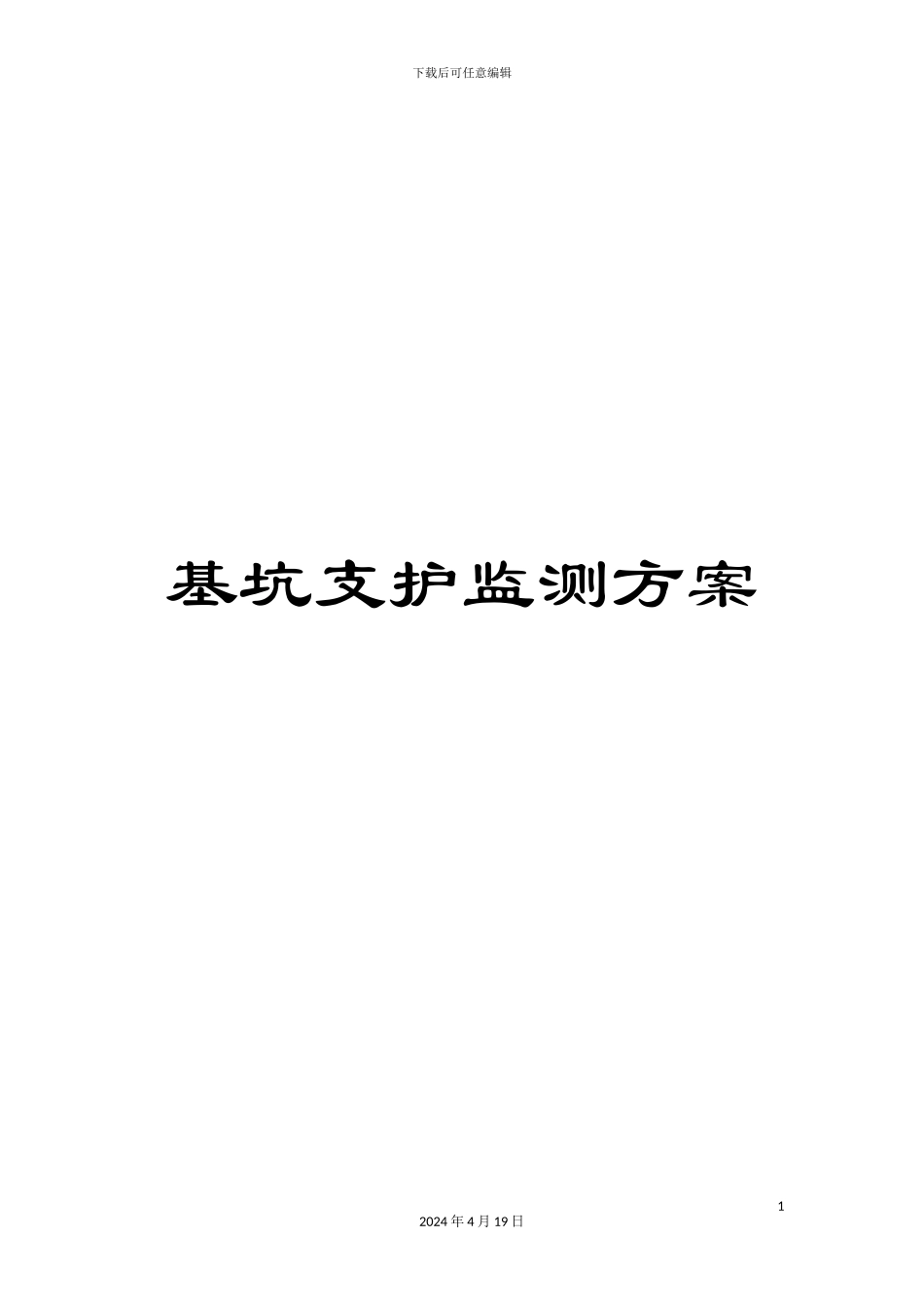

基坑支护监测方案

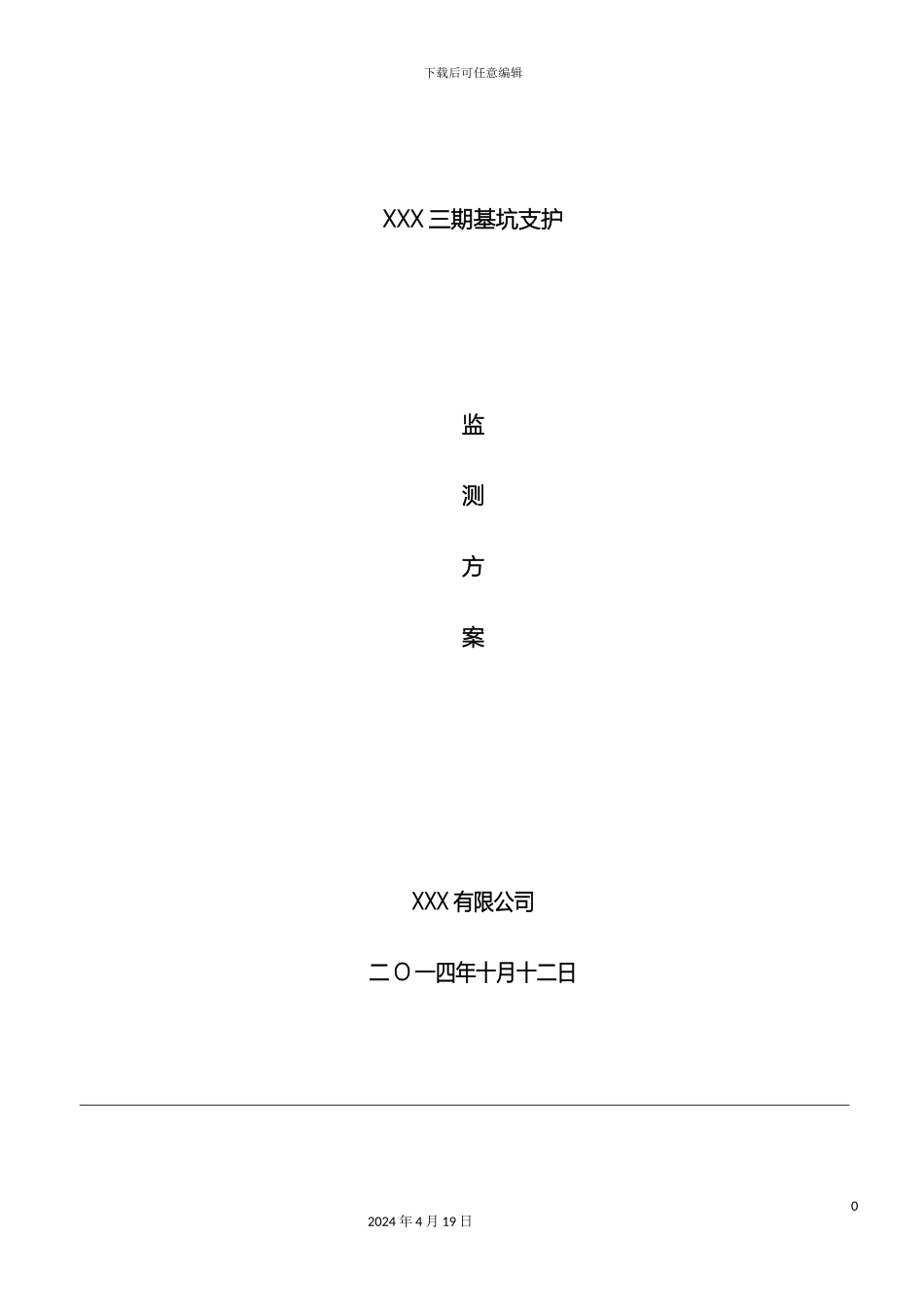

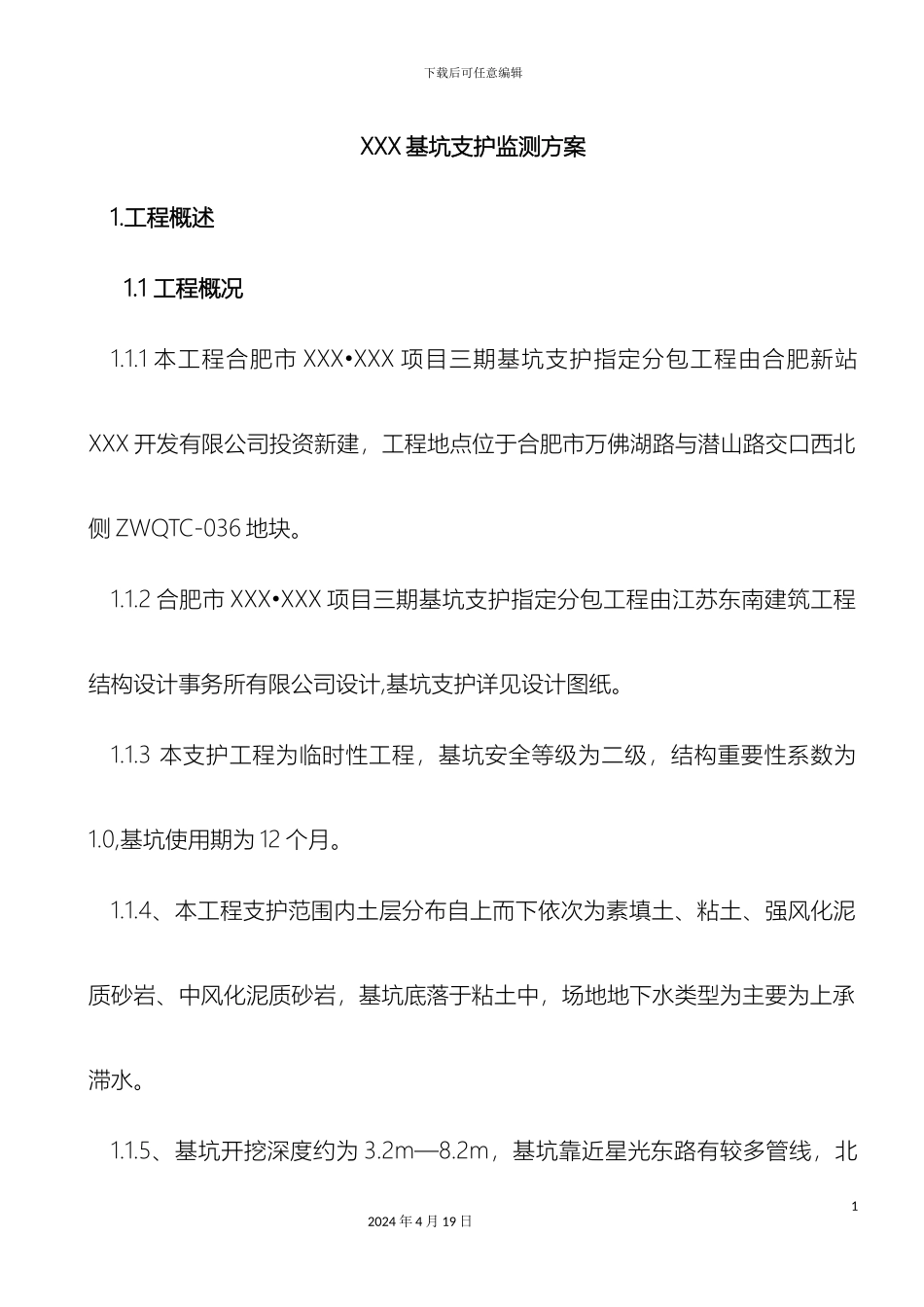

下载后可任意编辑基坑支护监测方案12024 年 4 月 19 日下载后可任意编辑XXX 三期基坑支护监测方案XXX 有限公司二 O 一四年十月十二日 02024 年 4 月 19 日下载后可任意编辑XXX 基坑支护监测方案1.工程概述 1.1 工程概况 1.1.1 本工程合肥市 XXX•XXX 项目三期基坑支护指定分包工程由合肥新站XXX 开发有限公司投资新建，工程地点位于合肥市万佛湖路与潜山路交口西北侧 ZWQTC-036 地块。1.1.2 合肥市 XXX•XXX 项目三期基坑支护指定分包工程由江苏东南建筑工程结构设计事务所有限公司设计,基坑支护详见设计图纸。1.1.3 本支护工程为临时性工程，基坑安全等级为二级，结构重要性系数为1.0,基坑使用期为 12 个月。 1.1.4、本工程支护范围内土层分布自上而下依次为素填土、粘土、强风化泥质砂岩、中风化泥质砂岩，基坑底落于粘土中，场地地下水类型为主要为上承滞水。1.1.5、基坑开挖深度约为 3.2m—8.2m，基坑靠近星光东路有较多管线，北12024 年 4 月 19 日下载后可任意编辑侧会所周边有天然气管道。经放线，管道在基坑上口线外侧 3m，对基坑施工无影响。1.1.6、本次设计图纸分为 4 个剖面，分别为 1-1 剖面、1a-1a 剖面，2-2 剖面、3-3 剖面。1-1 剖面设计为 Φ800 旋挖桩，间距 1.6m，桩长 10 米，距桩顶 2m 处设置一道锚索，基坑内侧喷锚护面。1a-1a 剖面设计为 Φ1000 旋挖桩，间距 1.5m，桩长 15 米，基坑内侧喷锚护面。2-2 剖面、3-3 剖面设计为土钉墙。潜山路一侧设计为自然放坡，放坡比例为 1:1.4。地下底板面标高为-8.3500m，基坑开挖深度为约 8.0m， 1.2 场地岩土工程条件拟建场地地基土构成层序自上而下为：① 层杂填土(Qml)——层厚 3.60～10.20m，层底标高为 29.10～33.69m。褐、褐灰，褐黄、黄褐色等，湿，松散状态，状态不均匀。该层主要成分为粘性土，表22024 年 4 月 19 日下载后可任意编辑部主要含碎砖石、砼块等建筑垃圾，含有植物根茎，局部地段夹生活垃圾和淤泥质土等。② 层粉质粘土(Q4al+pl)——此层仅局部分布，层厚 0.00～1.50m，层底标高为28.51～29.61m。褐灰、灰黄色等，可塑状态，湿，有光泽，无摇振反应，干强度中等，韧性中等；含少量氧化铁、铁锰结核及高岭土等。③1 层 粘 土 (Q3al+pl)—— 层 厚 一 般 为 0.50 ～ 6.80m ， 层 底 标 高 为 23.30 ～30.36m。灰褐、褐灰、灰黄、褐黄色等，一般为硬塑状态，稍湿，...
