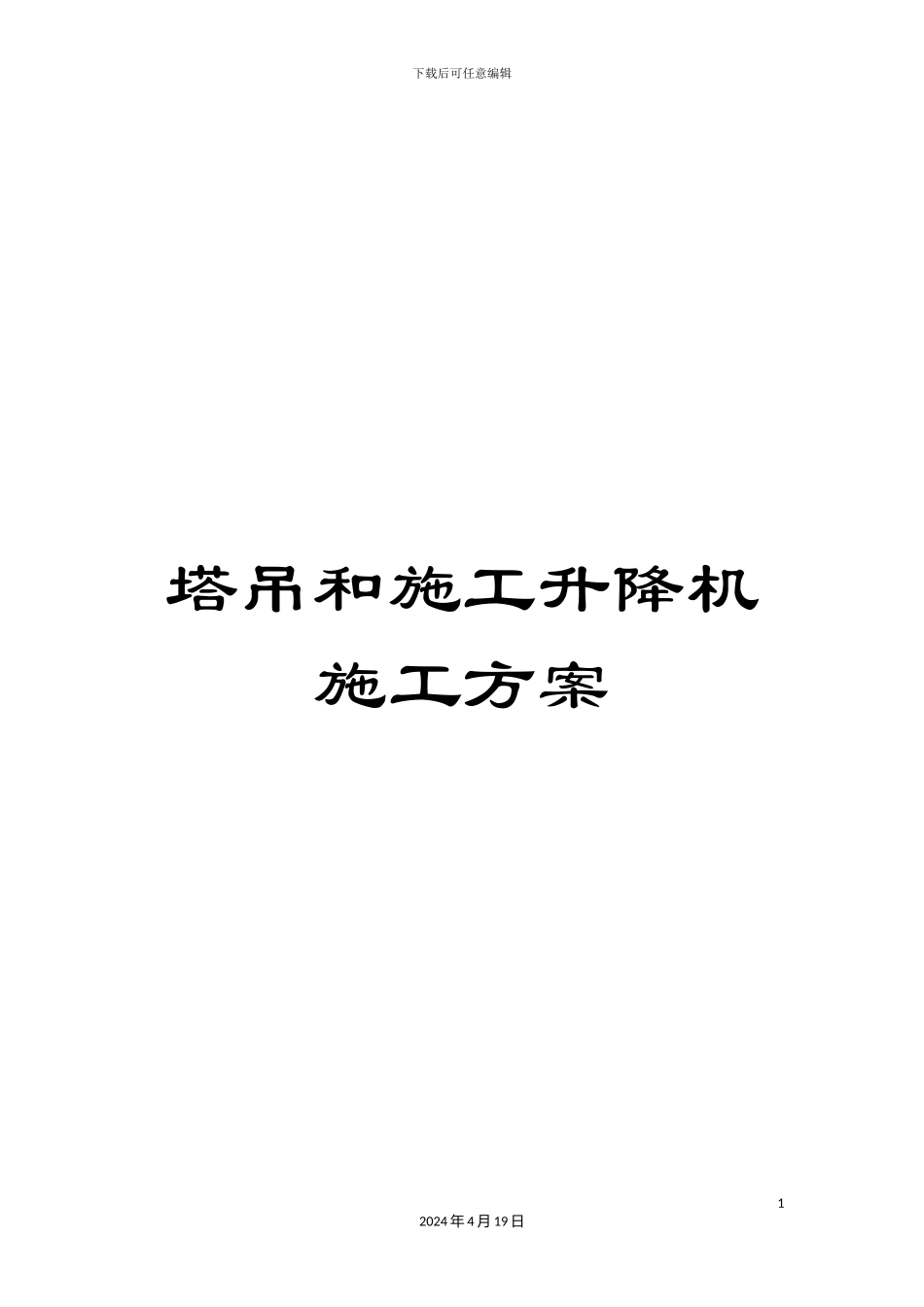

塔吊和施工升降机施工方案VIP专享

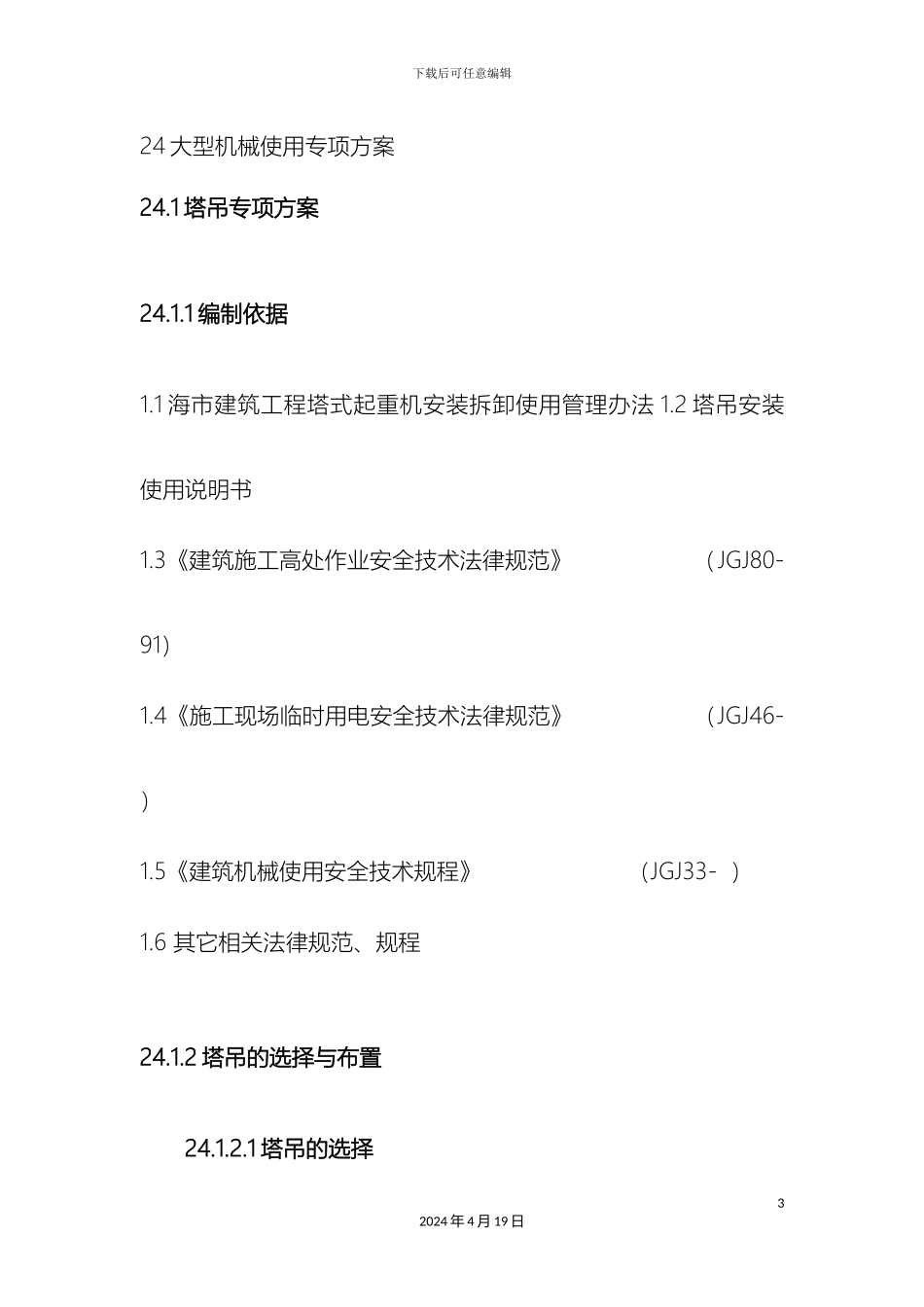

下载后可任意编辑塔吊和施工升降机施工方案12024 年 4 月 19 日下载后可任意编辑塔吊和施工升降机施工方案22024 年 4 月 19 日下载后可任意编辑24 大型机械使用专项方案24.1 塔吊专项方案24.1.1 编制依据1.1 海市建筑工程塔式起重机安装拆卸使用管理办法 1.2 塔吊安装使用说明书1.3《建筑施工高处作业安全技术法律规范》 （JGJ80-91）1.4《施工现场临时用电安全技术法律规范》 （JGJ46- ）1.5《建筑机械使用安全技术规程》 （JGJ33- ）1.6 其它相关法律规范、规程24.1.2 塔吊的选择与布置24.1.2.1 塔吊的选择32024 年 4 月 19 日下载后可任意编辑根据本工程安装高度高、构件重、安装面广、吊装作业量大、工期紧等特点，选择 1 台 JL7034 塔吊主楼钢结构和土建进行安装，选择 1 台 ZJ5311 塔吊配合 JL7034 塔吊施工。所选塔吊技术参数如下：JL7034 塔吊制造厂家：湖南江麓臂长 70 米，端部起重量 3.4 吨；塔吊标准节规格为 × ×3000；塔吊自由高度为钩底 54 米。本项目使用臂长 45 米，安装 36 节标准节。 ZJ5311 塔吊制造厂家：浙江建机臂长 53 米，端部起重量 1.1 吨；塔吊标准节规格为 1600×1600×3000；42024 年 4 月 19 日下载后可任意编辑塔吊自由高度为钩底 40.5 米。本项目使用臂长 21 米，安装 34 节标准节。塔吊(JL7034)45 米臂起重性能JL7034幅度（m）2.8～23.5252728293032起重量（t）二倍率5四倍率10六倍率1614.913.6513.0912.5712.0811.2幅度（m）3436.73840424445起重量（t）二倍率5四倍率10109.639.088.598.147.93六倍率10.449.539.158.68.117.667.45塔吊(ZJ5311)21.5 米臂起重性能ZJ5311幅度（m）2.5～10.1152021.5起重量（t）二倍率2.502.502.102.00四倍率5.002.502.102.1024.1.2.2 塔吊的布置 JL7034 塔吊的布置塔吊布置在主楼核心筒内电梯井中，4 轴与 5 轴间，塔吊中心距 4 轴线为 8.45 米，距 K 轴线为 5.40 米，塔吊钩底高度 110 米、臂长 45 米；52024 年 4 月 19 日下载后可任意编辑 ZJ5311 塔吊的布置塔吊布置在主楼外沿，4 轴与 5 轴、G 轴与 F 轴间，塔吊中心距 4 轴线为 0.825 米，距 F 轴线为 4.250 米，塔吊钩底高度 100 米、臂长 22 米；整个主楼62024 年 4 月 19 日下载后可任意编辑的所有钢构件吊装均在 JL7034 吊装区域内，塔吊 32 米回转半径起重量为 11.2 吨，部分构件重...
