化工分离技术----精馏操作VIP免费

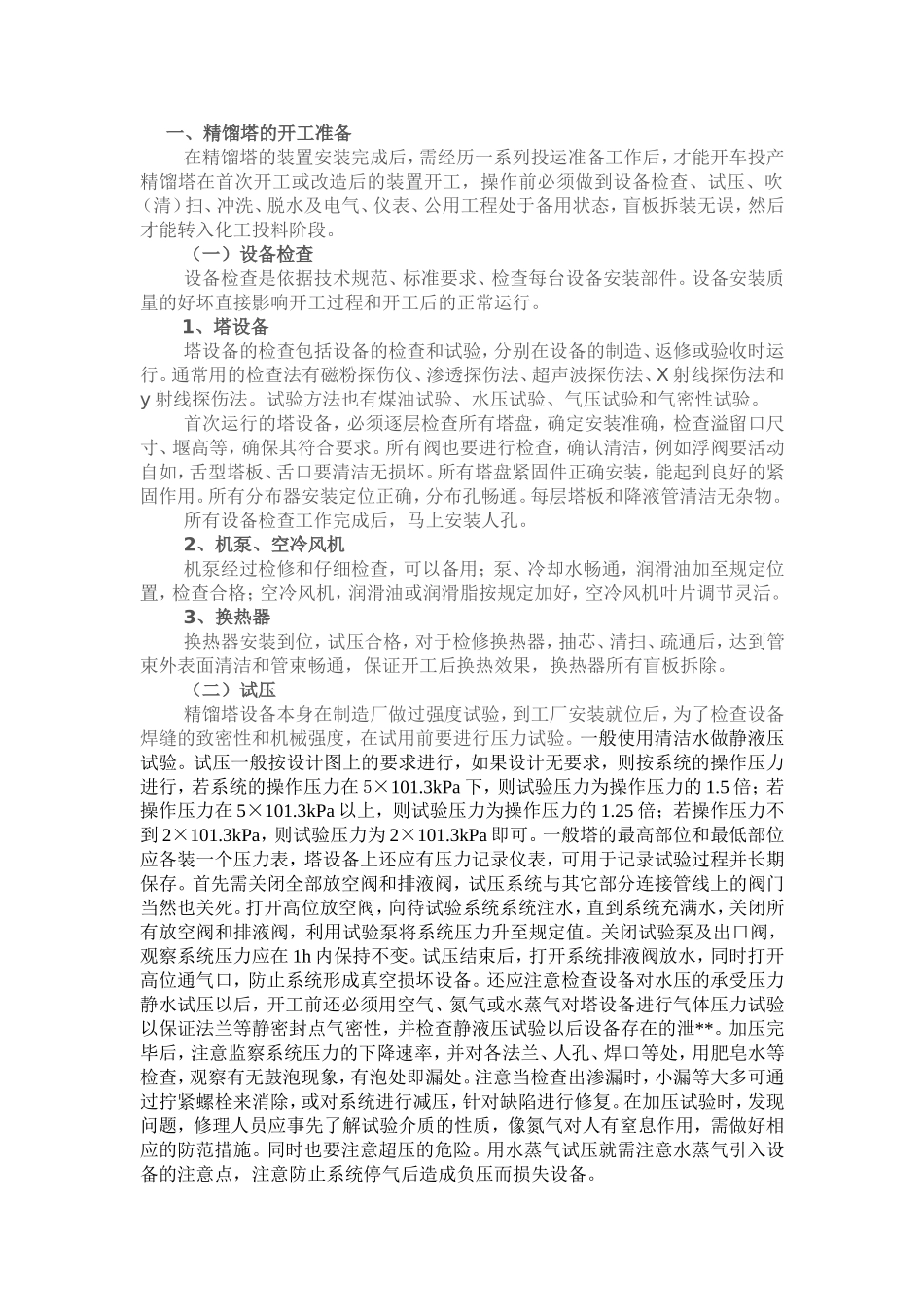

化工分离技术----精馏操作_第1页
1/13

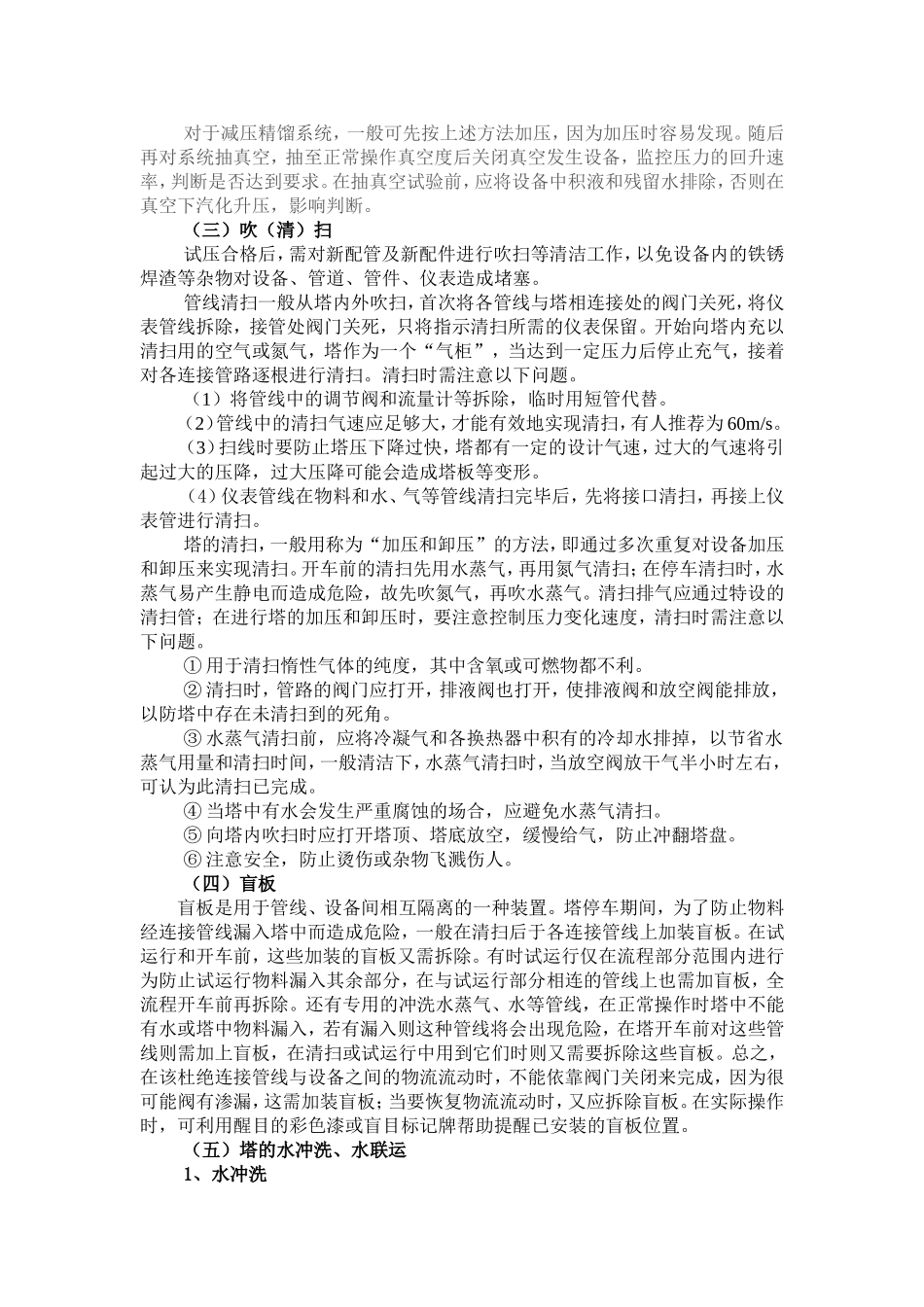

化工分离技术----精馏操作_第2页
2/13

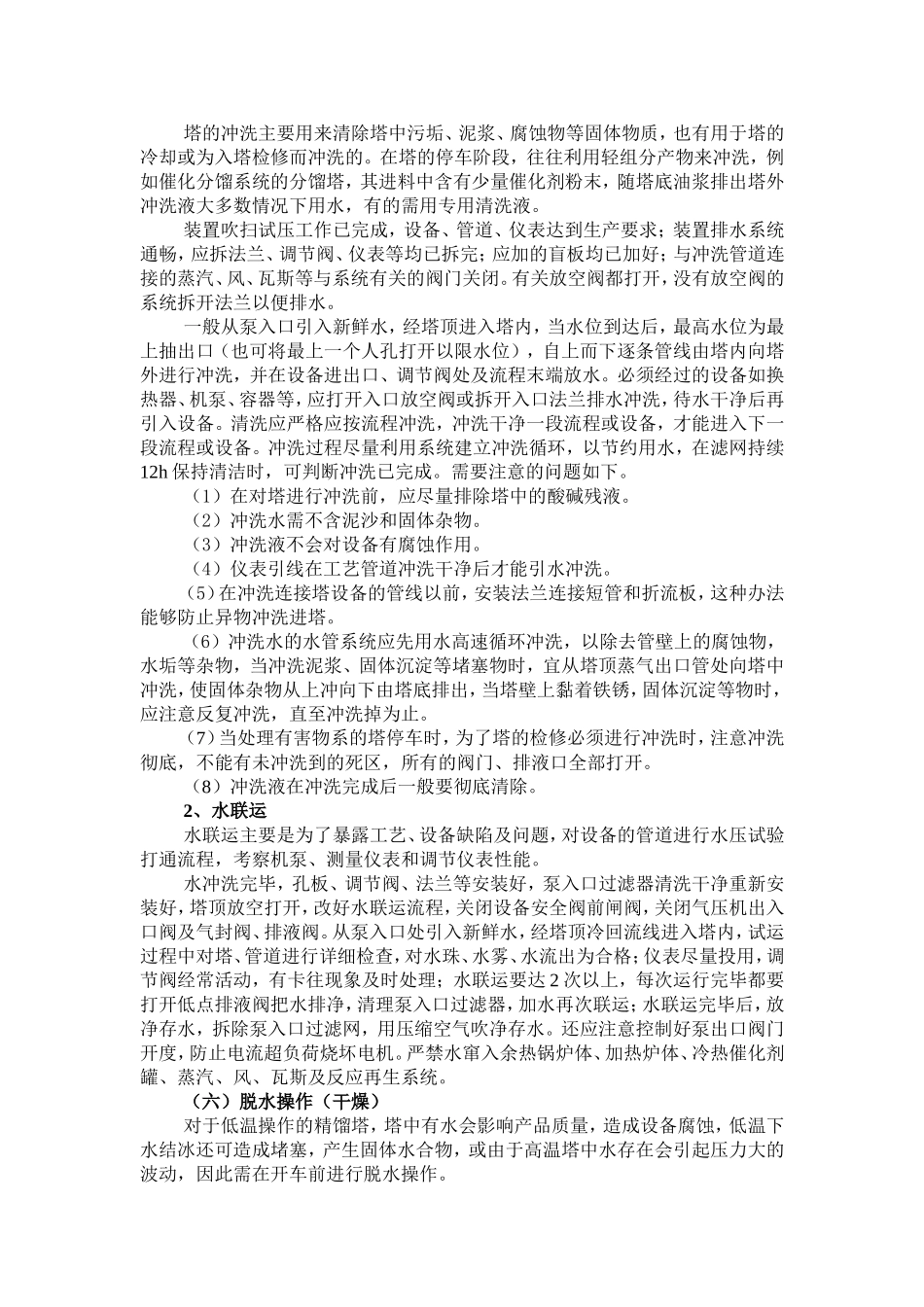

化工分离技术----精馏操作_第3页
3/13
一、精馏塔的开工准备在精馏塔的装置安装完成后,需经历一系列投运准备工作后,才能开车投产精馏塔在首次开工或改造后的装置开工,操作前必须做到设备检查、试压、吹(清)扫、冲洗、脱水及电气、仪表、公用工程处于备用状态,盲板拆装无误,然后才能转入化工投料阶段。(一)设备检查设备检查是依据技术规范、标准要求、检查每台设备安装部件。设备安装质量的好坏直接影响开工过程和开工后的正常运行。1、塔设备塔设备的检查包括设备的检查和试验,分别在设备的制造、返修或验收时运行。通常用的检查法有磁粉探伤仪、渗透探伤法、超声波探伤法、X射线探伤法和y射线探伤法。试验方法也有煤油试验、水压试验、气压试验和气密性试验。首次运行的塔设备,必须逐层检查所有塔盘,确定安装准确,检查溢留口尺寸、堰高等,确保其符合要求。所有阀也要进行检查,确认清洁,例如浮阀要活动自如,舌型塔板、舌口要清洁无损坏。所有塔盘紧固件正确安装,能起到良好的紧固作用。所有分布器安装定位正确,分布孔畅通。每层塔板和降液管清洁无杂物。所有设备检查工作完成后,马上安装人孔。2、机泵、空冷风机机泵经过检修和仔细检查,可以备用;泵、冷却水畅通,润滑油加至规定位置,检查合格;空冷风机,润滑油或润滑脂按规定加好,空冷风机叶片调节灵活。3、换热器换热器安装到位,试压合格,对于检修换热器,抽芯、清扫、疏通后,达到管束外表面清洁和管束畅通,保证开工后换热效果,换热器所有盲板拆除。(二)试压精馏塔设备本身在制造厂做过强度试验,到工厂安装就位后,为了检查设备焊缝的致密性和机械强度,在试用前要进行压力试验。一般使用清洁水做静液压试验。试压一般按设计图上的要求进行,如果设计无要求,则按系统的操作压力进行,若系统的操作压力在5×101.3kPa下,则试验压力为操作压力的1.5倍;若操作压力在5×101.3kPa以上,则试验压力为操作压力的1.25倍;若操作压力不到2×101.3kPa,则试验压力为2×101.3kPa即可。一般塔的最高部位和最低部位应各装一个压力表,塔设备上还应有压力记录仪表,可用于记录试验过程并长期保存。首先需关闭全部放空阀和排液阀,试压系统与其它部分连接管线上的阀门当然也关死。打开高位放空阀,向待试验系统系统注水,直到系统充满水,关闭所有放空阀和排液阀,利用试验泵将系统压力升至规定值。关闭试验泵及出口阀,观察系统压力应在1h内保持不变。试压结束后,打开系统排液阀放水,同时打开高位通气口,防止系统形成真空损坏设备。还应注意检查设备对水压的承受压力静水试压以后,开工前还必须用空气、氮气或水蒸气对塔设备进行气体压力试验以保证法兰等静密封点气密性,并检查静液压试验以后设备存在的泄**。加压完毕后,注意监察系统压力的下降速率,并对各法兰、人孔、焊口等处,用肥皂水等检查,观察有无鼓泡现象,有泡处即漏处。注意当检查出渗漏时,小漏等大多可通过拧紧螺栓来消除,或对系统进行减压,针对缺陷进行修复。在加压试验时,发现问题,修理人员应事先了解试验介质的性质,像氮气对人有窒息作用,需做好相应的防范措施。同时也要注意超压的危险。用水蒸气试压就需注意水蒸气引入设备的注意点,注意防止系统停气后造成负压而损失设备。对于减压精馏系统,一般可先按上述方法加压,因为加压时容易发现。随后再对系统抽真空,抽至正常操作真空度后关闭真空发生设备,监控压力的回升速率,判断是否达到要求。在抽真空试验前,应将设备中积液和残留水排除,否则在真空下汽化升压,影响判断。(三)吹(清)扫试压合格后,需对新配管及新配件进行吹扫等清洁工作,以免设备内的铁锈焊渣等杂物对设备、管道、管件、仪表造成堵塞。管线清扫一般从塔内外吹扫,首次将各管线与塔相连接处的阀门关死,将仪表管线拆除,接管处阀门关死,只将指示清扫所需的仪表保留。开始向塔内充以清扫用的空气或氮气,塔作为一个“气柜”,当达到一定压力后停止充气,接着对各连接管路逐根进行清扫。清扫时需注意以下问题。(1)将管线中的调节阀和流量计等拆除,临时用短管代替。(2)管线中的清扫气速应足够大,才能有效地实现清扫,有人推荐为60m/s...
