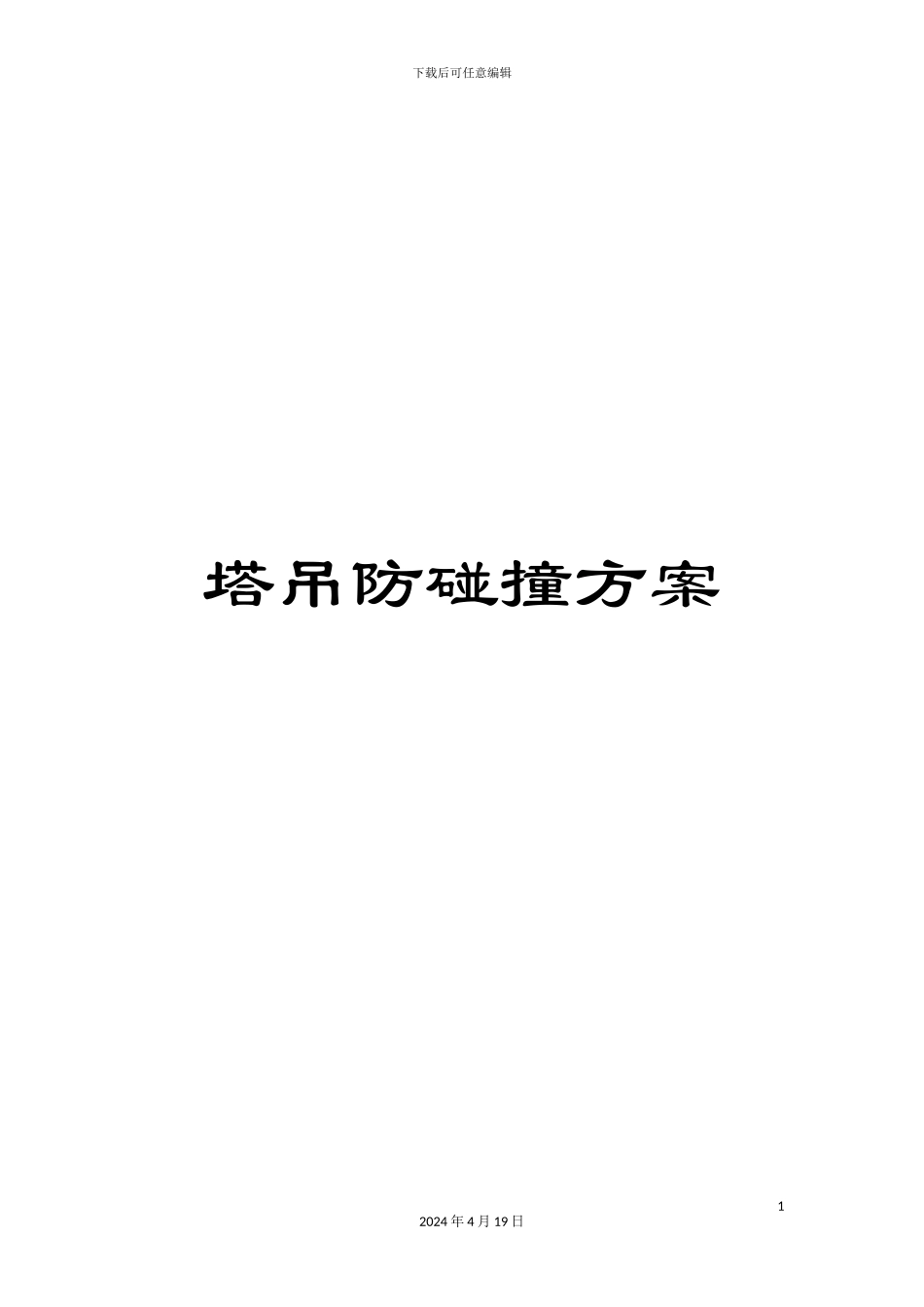

塔吊防碰撞方案

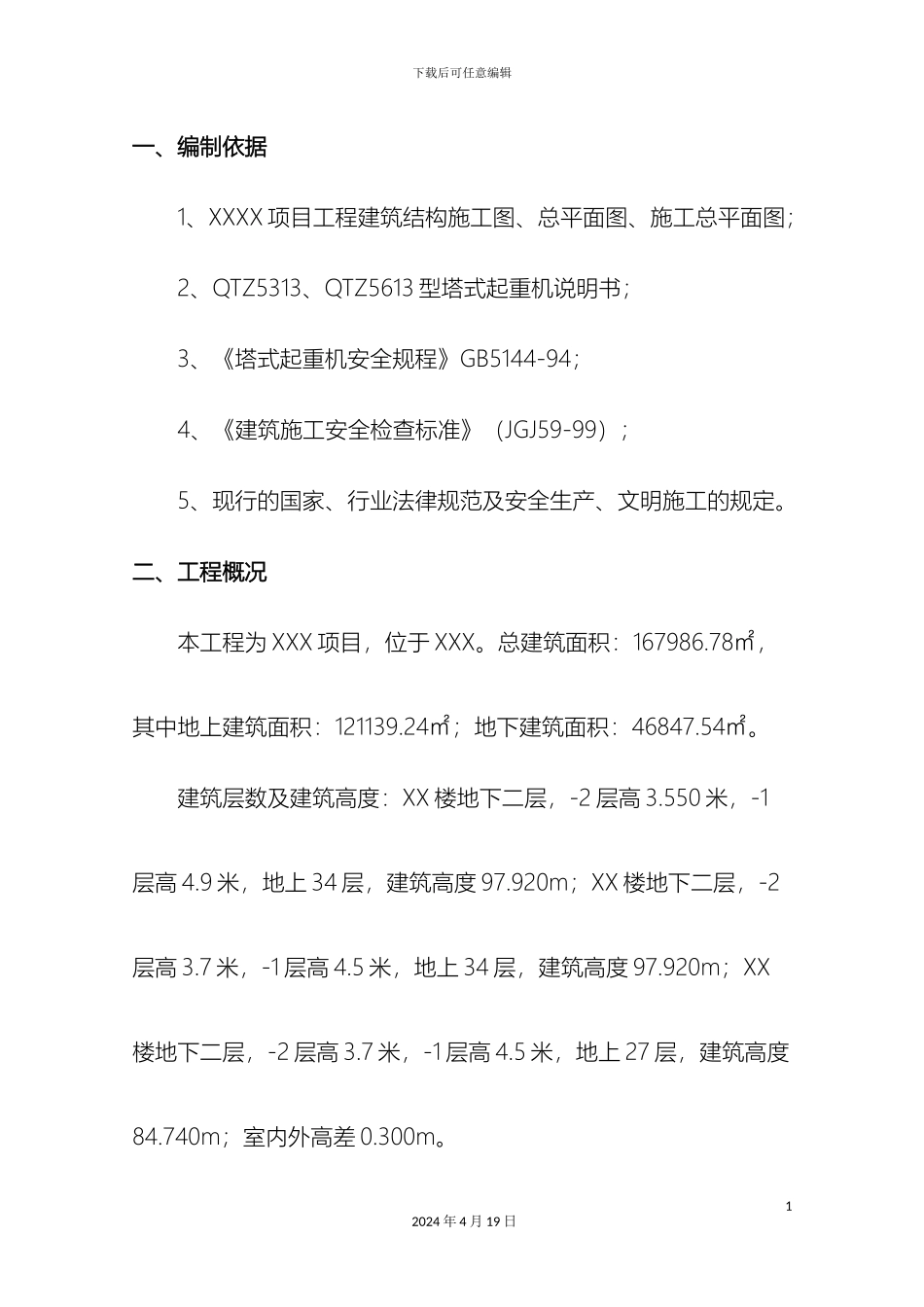

下载后可任意编辑塔吊防碰撞方案12024 年 4 月 19 日下载后可任意编辑一、编制依据1、XXXX 项目工程建筑结构施工图、总平面图、施工总平面图；2、QTZ5313、QTZ5613 型塔式起重机说明书；3、《塔式起重机安全规程》GB5144-94；4、《建筑施工安全检查标准》（JGJ59-99）；5、现行的国家、行业法律规范及安全生产、文明施工的规定。二、工程概况本工程为 XXX 项目，位于 XXX。总建筑面积：167986.78㎡，其中地上建筑面积：121139.24㎡；地下建筑面积：46847.54㎡。建筑层数及建筑高度：XX 楼地下二层，-2 层高 3.550 米，-1层高 4.9 米，地上 34 层，建筑高度 97.920m；XX 楼地下二层，-2层高 3.7 米，-1 层高 4.5 米，地上 34 层，建筑高度 97.920m；XX楼地下二层，-2 层高 3.7 米，-1 层高 4.5 米，地上 27 层，建筑高度84.740m；室内外高差 0.300m。12024 年 4 月 19 日下载后可任意编辑建筑结构形式：剪力墙结构。使用年限为 50 年，抗震设防烈度为 7 度。建筑抗震设防类别为Ⅲ类，建筑结构安全等级为：均为二级，所在地区的抗震设防烈度为 7 度，设计基本地震加速度0.15g。本工程基础根据《XXXX 工程勘察报告》进行设计，本工程基础采纳 CFG 桩复合地基，平板式筏形基础。地下室基础混凝土强度等级为 C35，砼抗渗等级均为 P6。三、塔吊位置选定由于施工现场的需要，我公司承建的 XXX 项目 XX 住宅楼 XX商业楼及幼儿园工程，在施工期间需安装五台塔吊才能满足主体施工要求。由于该工程占地面积较大，为尽量覆盖整个项目的工作面，最后确定：拟布置 5 台塔吊，其中 5#、6#、8#楼各布置一台QTZ5313 型塔吊，臂长 53m；7#楼布置一台 QTZ5613 型塔吊，臂22024 年 4 月 19 日下载后可任意编辑长 56m；D#商业区布置一台 QTZ5313 型塔吊，臂长 50m。5#楼塔吊布置在 5#楼东北侧，负责 5#楼材料运输及进场材料的下车转运；6#楼塔吊布置在 6#楼中北侧，负责 6#楼的材料运输及现场材料的转运；7#楼塔吊布置在 7#楼中北侧，负责 7#楼的材料运输；8#楼塔吊布置在 8#楼中北侧，负责 8#楼的材料运输；D#楼塔吊布置在 D#楼西北侧，负责 D#楼的材料运输。各塔吊平面布置图见下图：四、塔吊作业面防护措施针对以上塔吊布置的实际情况和可能给塔吊带来的安全隐患，项目部根据现场情况，特编制多台塔吊施工防碰撞措施，并提出塔吊在工程施工过程中的监控要点：（一）塔吊在水平...
