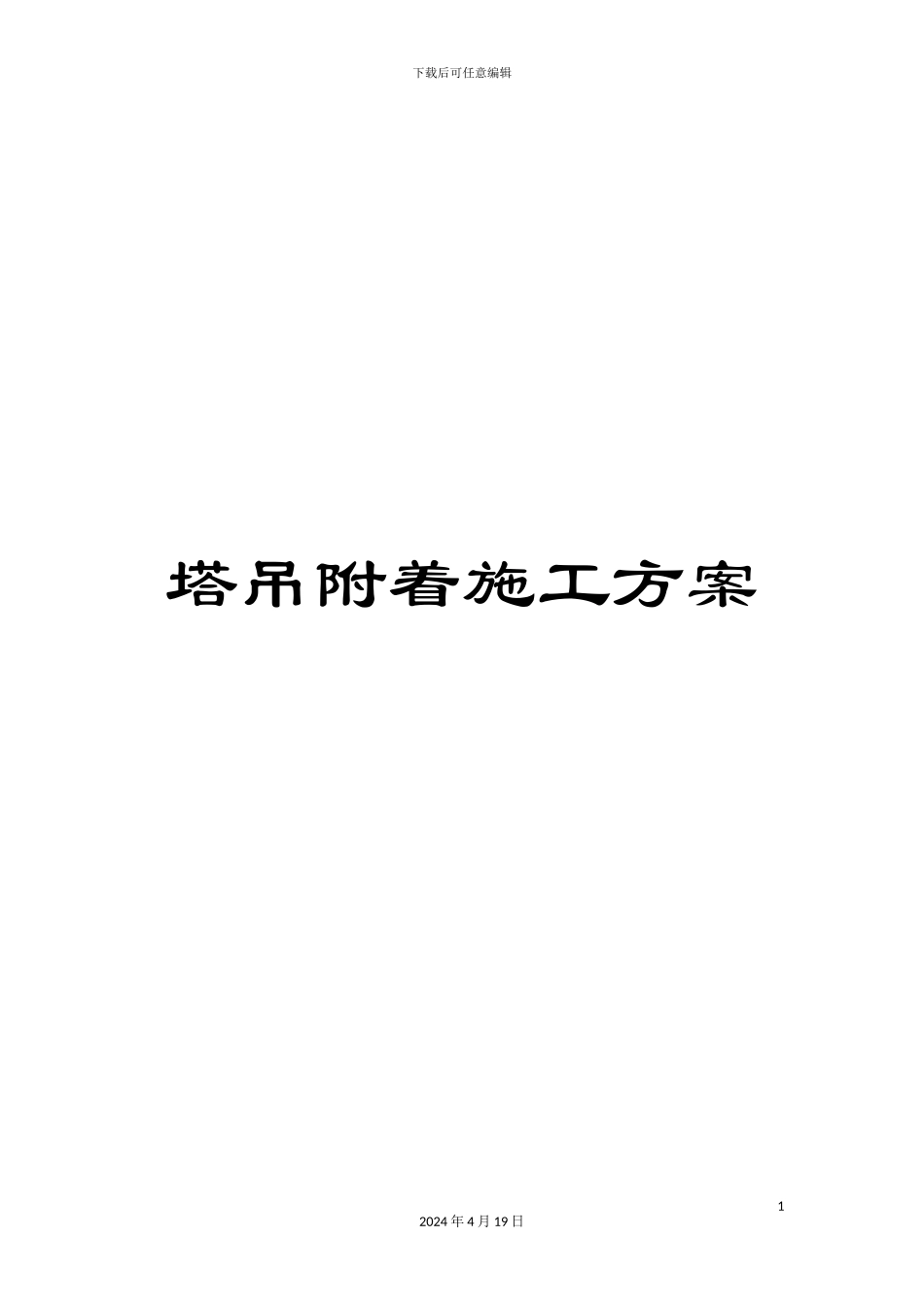

塔吊附着施工方案

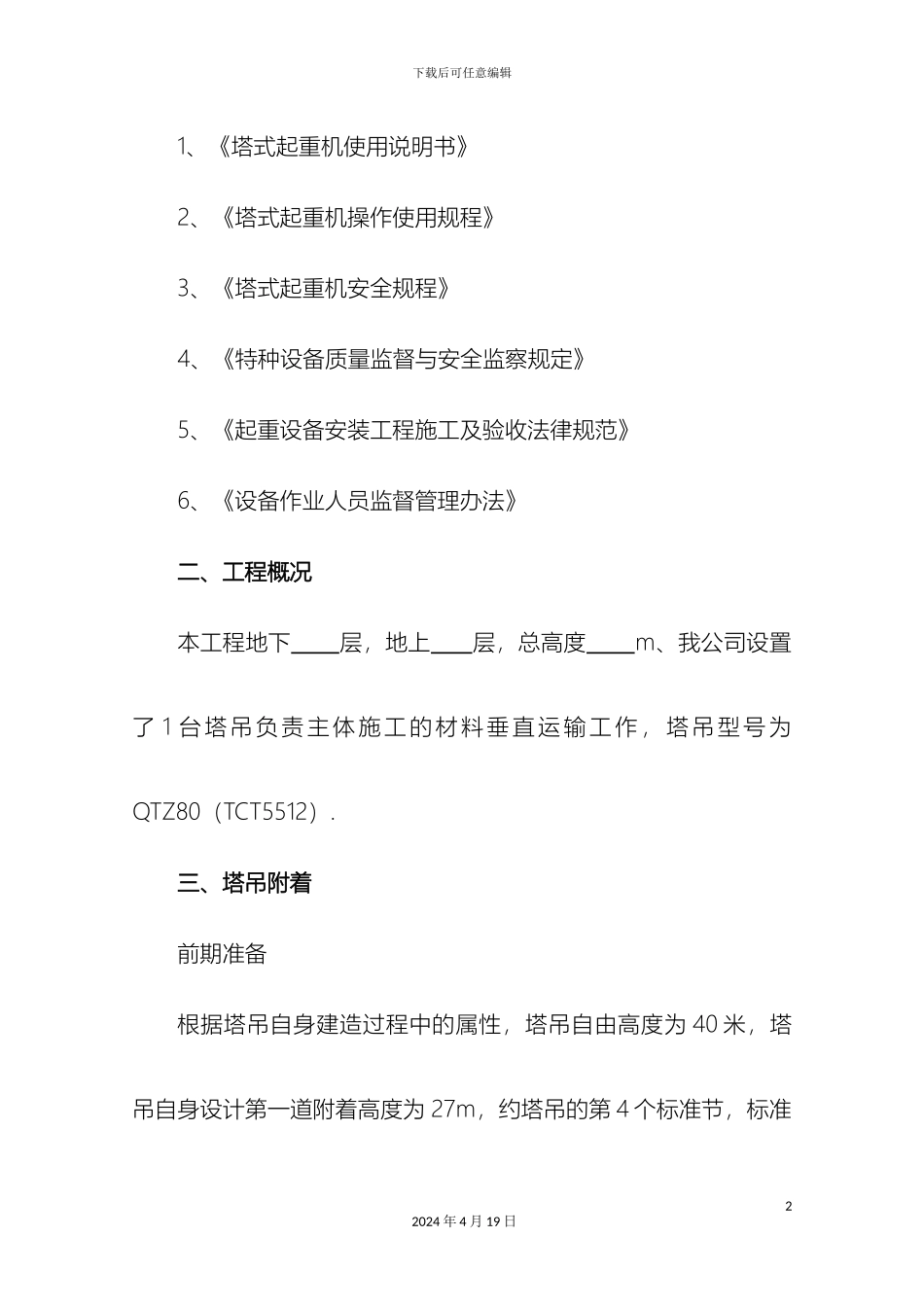

下载后可任意编辑塔吊附着施工方案12024 年 4 月 19 日下载后可任意编辑QTZ80(TCT5512)型塔吊附着安装方案一、编制依据12024 年 4 月 19 日下载后可任意编辑1、《塔式起重机使用说明书》2、《塔式起重机操作使用规程》3、《塔式起重机安全规程》4、《特种设备质量监督与安全监察规定》5、《起重设备安装工程施工及验收法律规范》6、《设备作业人员监督管理办法》二、工程概况本工程地下 层，地上 层，总高度 m、我公司设置了 1 台塔吊负责主体施工的材料垂直运输工作，塔吊型号为QTZ80（TCT5512）.三、塔吊附着前期准备根据塔吊自身建造过程中的属性，塔吊自由高度为 40 米，塔吊自身设计第一道附着高度为 27m，约塔吊的第 4 个标准节，标准22024 年 4 月 19 日下载后可任意编辑节高度 5m。最后一道附着距吊钩允许最大高度 30m。我方参考了塔吊说明书，结合现场实际情况。QZT80(TCT5512)型塔吊需加设 5 道附着，其中附着的高度分别为：第一道附着：27 米，第 4 个标准节；第二道附着：42 米，第 7 个标准节；第三道附着：57 米，第 10 个标准节；第四道附着：72 米，第 13 个标准节；第五道附着：87 米，第 16 个标准节；塔吊锚板均为 t=16mm 厚的钢板，与附着斜拉杆采纳 M=30 的螺栓连接，斜拉杆由 2 面的 20#槽钢背对背焊接而成，尾部连接有钢板，钢板厚 16mm，钢板与锚板用 M30 的高强螺栓进行连接，连接完成后进行焊接。钢板及斜拉杆材质均为 Q335B。四、附着拉杆的安装和拆卸应符合要求32024 年 4 月 19 日下载后可任意编辑1、塔吊附着前，检查塔吊附着点，附着点的强度必须满足塔吊附着的受力要求；2、安装附着拉杆时，必须使起重机处于顶升时的平衡状态，且使两臂位于与附着方向相垂直的位置；3、在安装每一道附着拉杆时，不得任意升高塔身，必须保证在未附着前起重机的自由高度必须符合产品的有关规定；4、分段拼装的附着拉杆各联接件（如螺栓、销轴等）必须安装齐全，各联接件的固定要符合要求；5、建筑物与附着拉杆之间的联接必须牢固，保证起重机作业中塔身与建筑物不产生相对运动，需要在建筑物上打孔与附着拉杆联接时，在建筑物上所开的孔径应和与它相连接的销轴（螺栓）的直径相称；6、附着后，最高点以下的塔身轴线垂直度偏差不大于 2‰；42024 年 4 月 19 日下载后可任意编辑7、各附着框架与塔身之间的联接应符合要求；8、各附着点的高度必须严格遵照说明书的...
