外电防护专项方案

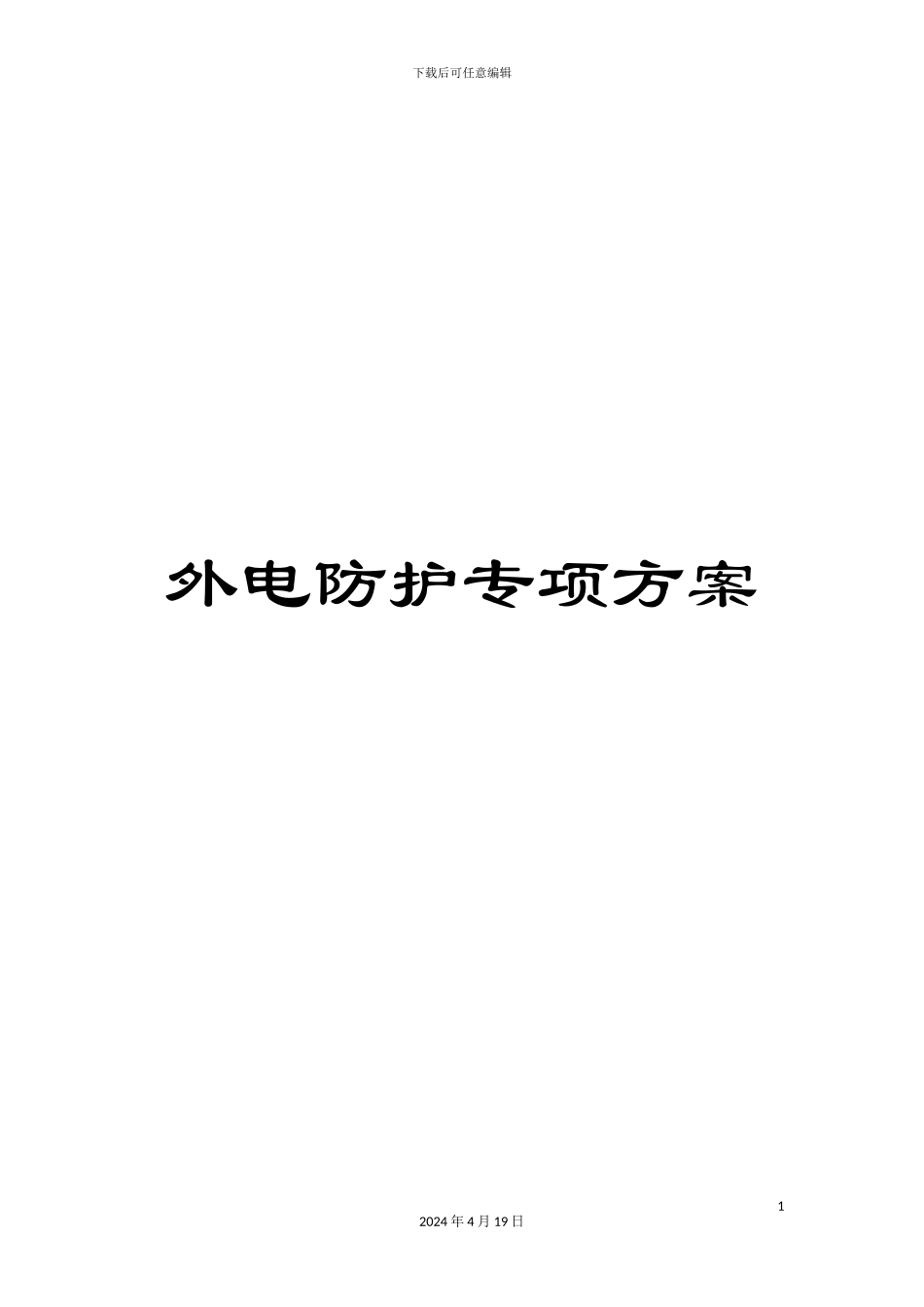

外电防护专项方案_第1页
1/15

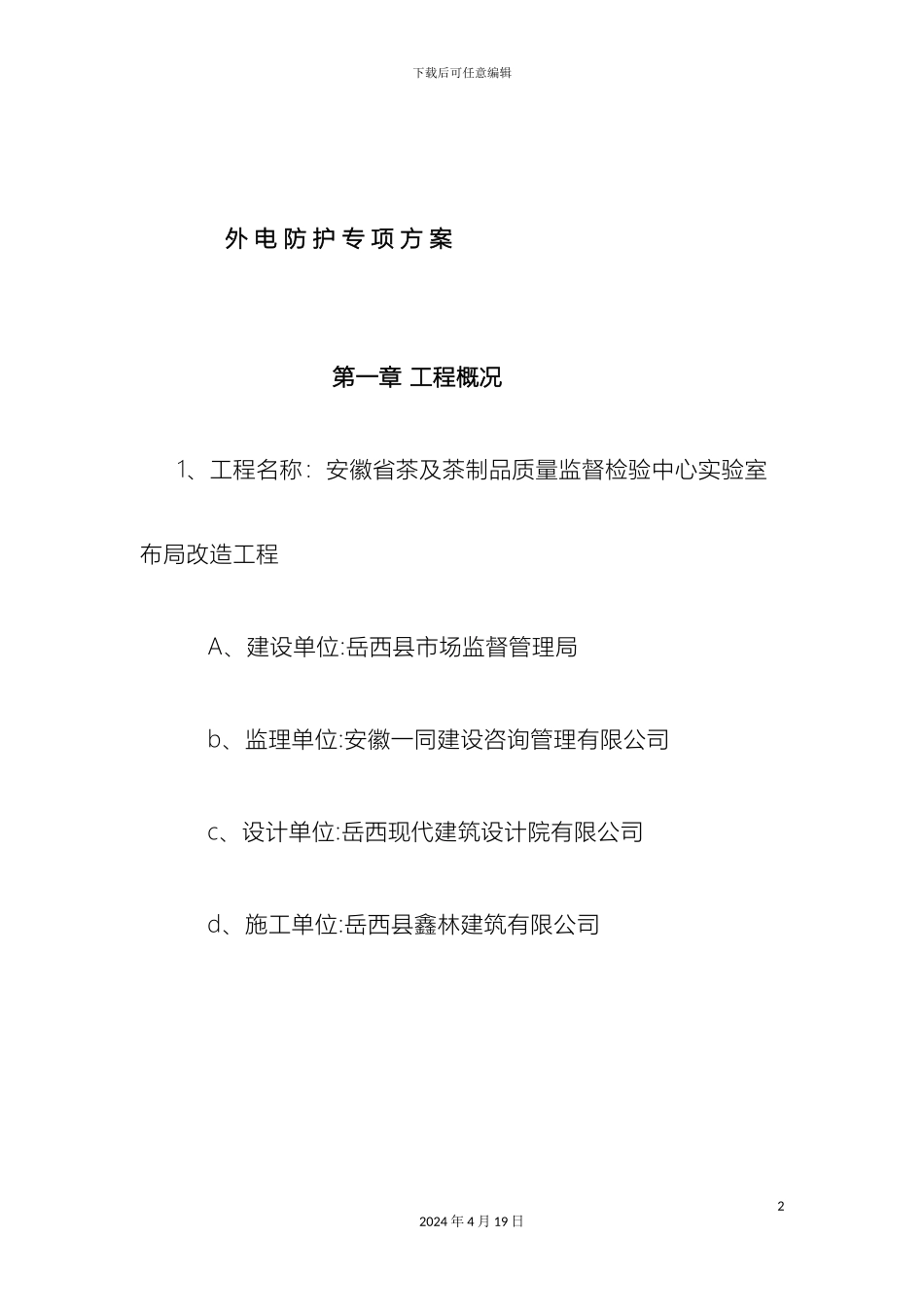

外电防护专项方案_第2页
2/15

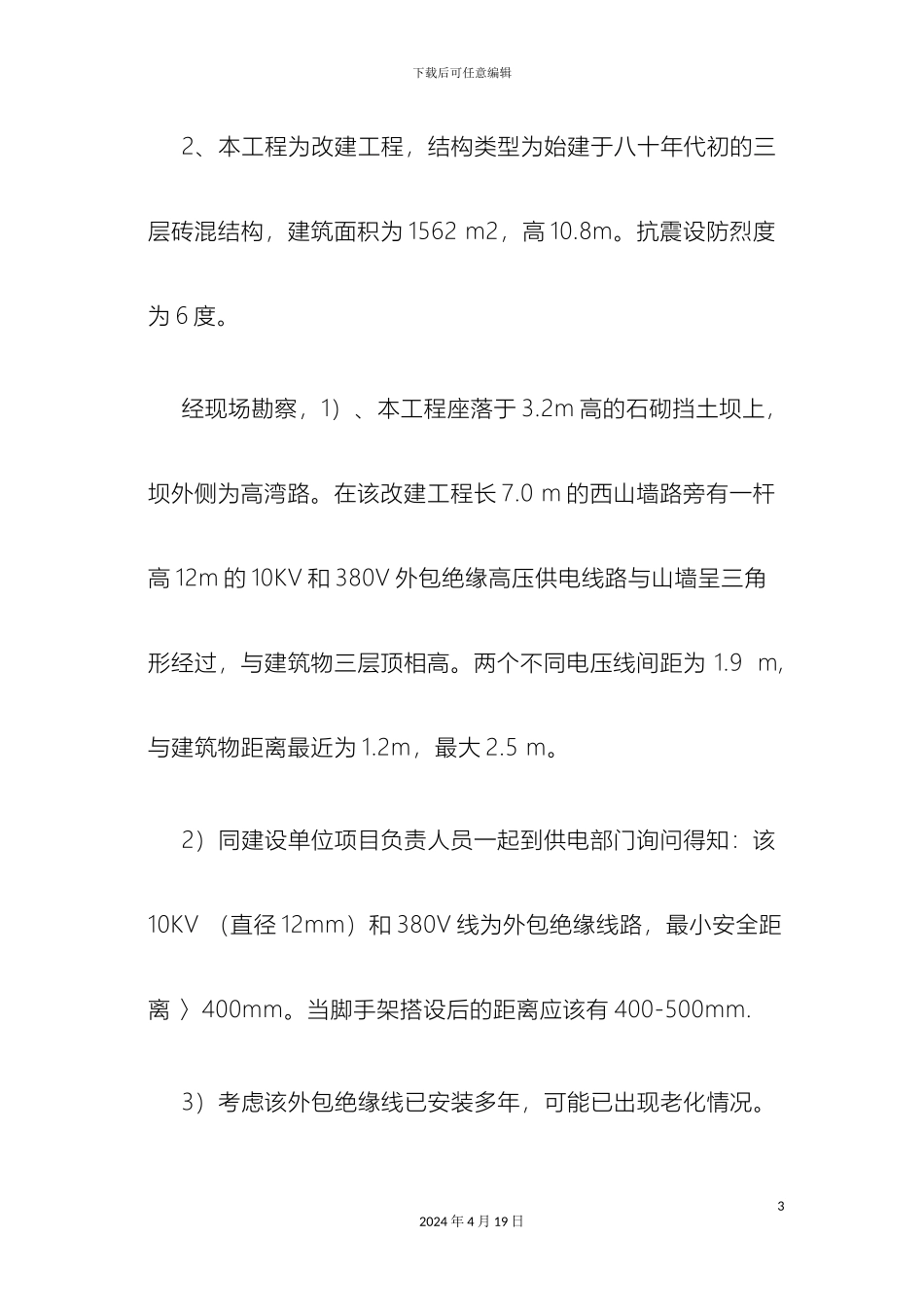

外电防护专项方案_第3页
3/15
下载后可任意编辑外电防护专项方案12024 年 4 月 19 日下载后可任意编辑外 电 防 护 专 项 方 案第一章 工程概况1、工程名称:安徽省茶及茶制品质量监督检验中心实验室布局改造工程A、建设单位:岳西县市场监督管理局b、监理单位:安徽一同建设咨询管理有限公司c、设计单位:岳西现代建筑设计院有限公司d、施工单位:岳西县鑫林建筑有限公司22024 年 4 月 19 日下载后可任意编辑2、本工程为改建工程,结构类型为始建于八十年代初的三层砖混结构,建筑面积为 1562 m2,高 10.8m。抗震设防烈度为 6 度。经现场勘察,1)、本工程座落于 3.2m 高的石砌挡土坝上,坝外侧为高湾路。在该改建工程长 7.0 m 的西山墙路旁有一杆高 12m 的 10KV 和 380V 外包绝缘高压供电线路与山墙呈三角形经过,与建筑物三层顶相高。两个不同电压线间距为 1.9 m,与建筑物距离最近为 1.2m,最大 2.5 m。2)同建设单位项目负责人员一起到供电部门询问得知:该10KV (直径 12mm)和 380V 线为外包绝缘线路,最小安全距离 〉400mm。当脚手架搭设后的距离应该有 400-500mm. 3)考虑该外包绝缘线已安装多年,可能已出现老化情况。32024 年 4 月 19 日下载后可任意编辑因此,为保障施工期间操作人员的安全和供电安全,须对外电线路实行隔离保护措施。第二章 编制依据1、施工平面布置图;2、施工现场实地勘察;3、《施工现场临时用电安全技术法律规范》(JGJ46- );4、《建筑施工安全检查标准》(JGJ59- )5、国家相关法律规范规定。第三章 防护方法1.使用材料与数量:42024 年 4 月 19 日下载后可任意编辑垂直屏障选用 3.0 厚绝缘板 30m2 或 18mm 厚胶合板 30m2或竹笆 70m2,安全密网 30m2,上、下 水平向用钢管悬挑扣件连接上铺竹笆。板后 40*120*4000 木方,铁钉等.第四章 搭设方法因建筑物外脚手架与高压线距离仅有 0.3→1.2m 较近,无法单独设置防护,拟利用钢脚手架外立杆作防护立杆立杆,立杆外垂直搭设防护屏障到外架顶部。且在距高压线上、下 1.0-1.5m 处水平设置一道悬挑防护屏障. 两端防护屏障均要超出1.5-2.0m。(一).施工程序:确定立杆位置→竖立杆→设大、小横杆→设拉杆→设斜撑、剪刀撑→搭设上、下悬挑杆→安木方档→铺水平围护板→扣钉垂直围护板→安装警示标志。52024 年 4 月 19 日下载后可任意编辑1.扫地杆:防护架搭设高度较小,在立杆底部扣扫地杆。2.竖立杆:先竖两端头...
