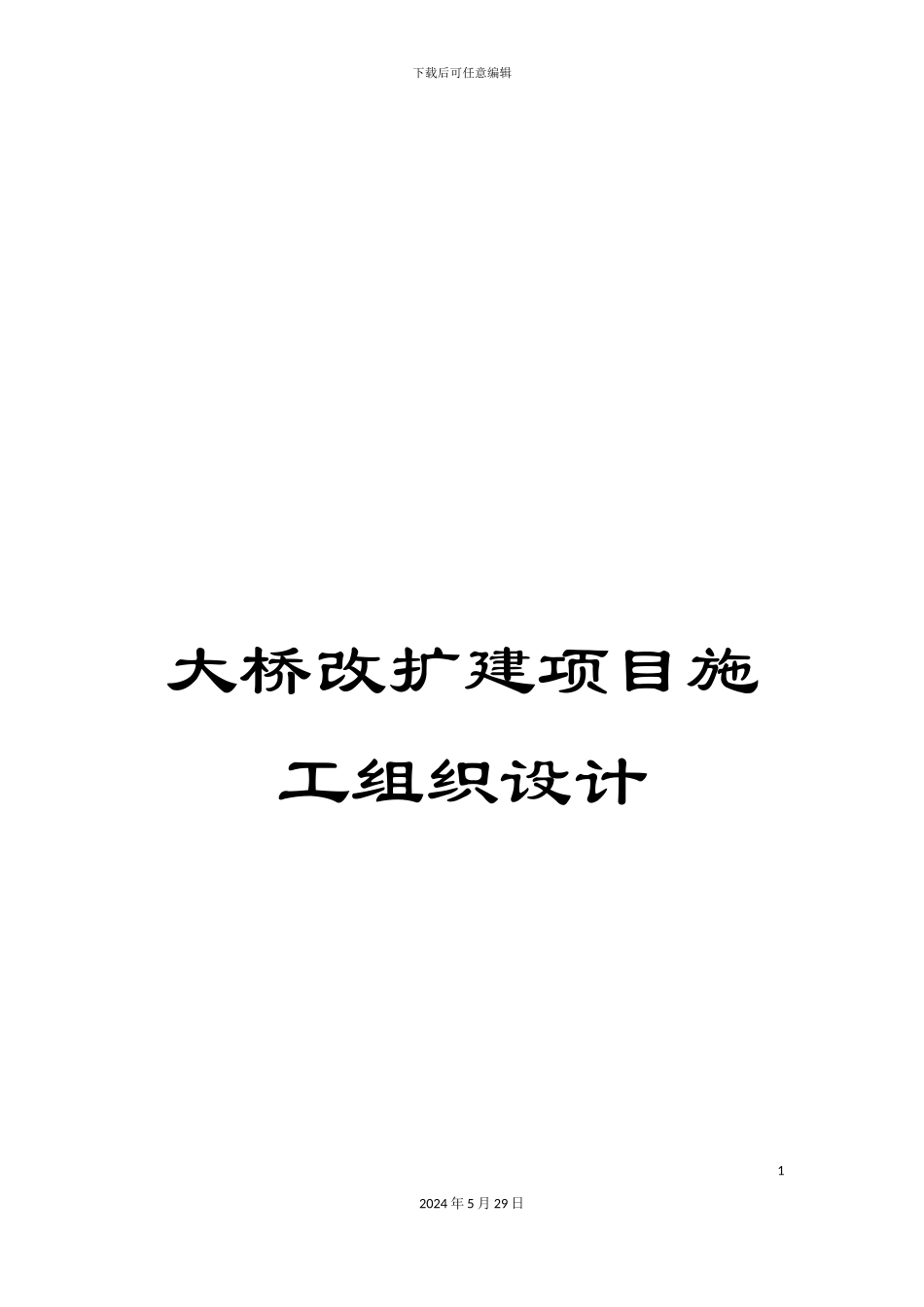

大桥改扩建项目施工组织设计

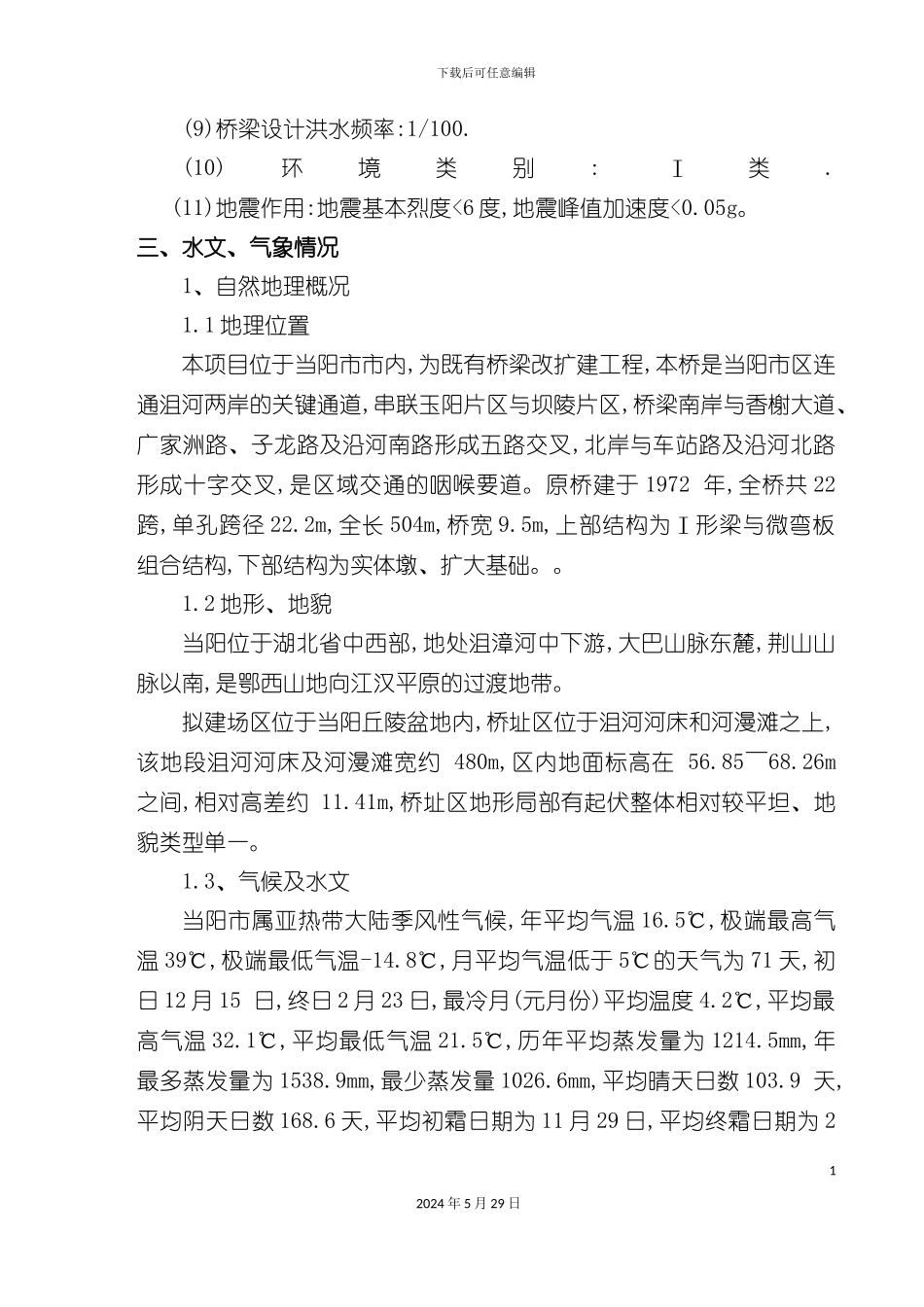

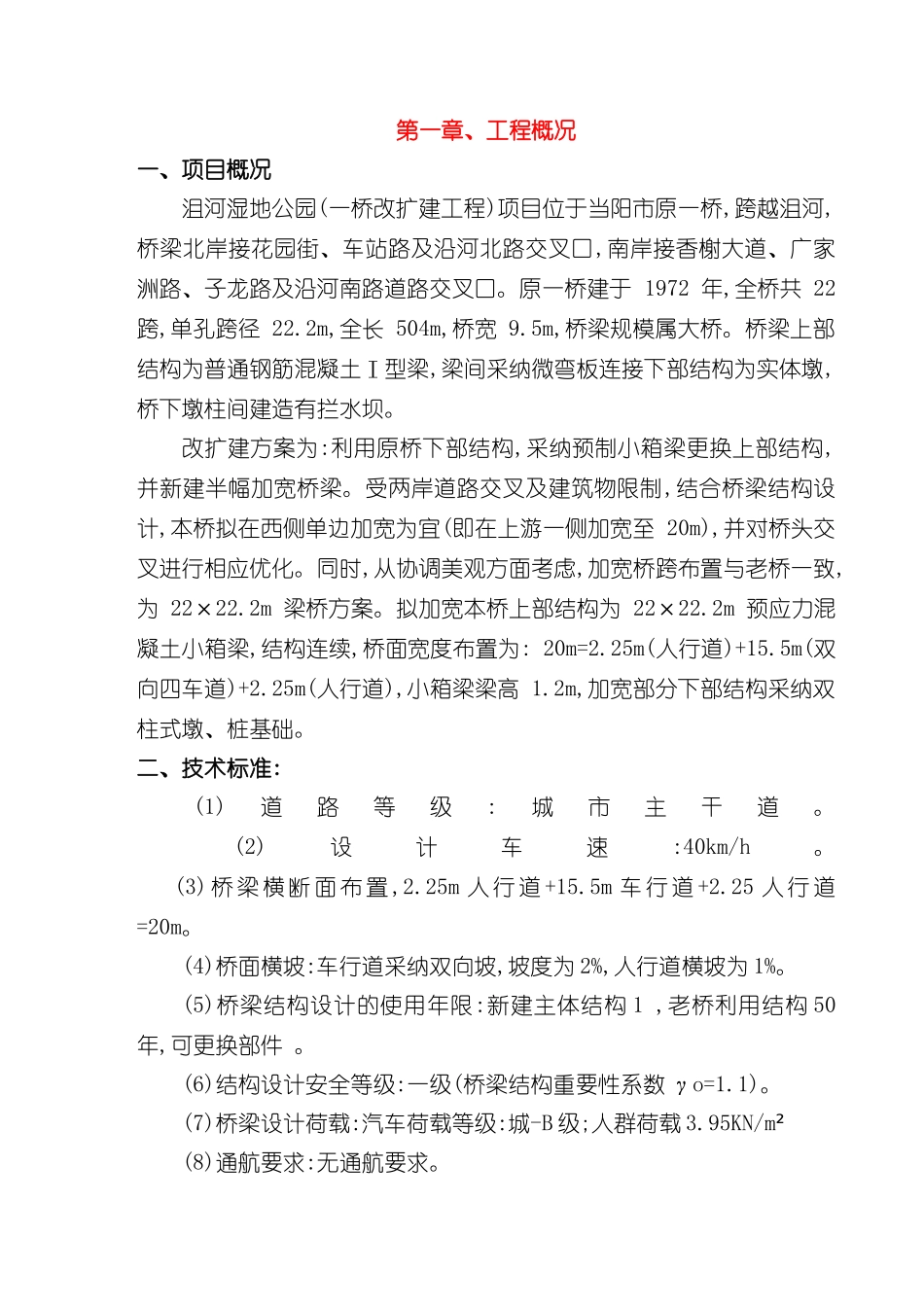

下载后可任意编辑大桥改扩建项目施工组织设计12024 年 5 月 29 日第一章、工程概况一、项目概况沮河湿地公园(一桥改扩建工程)项目位于当阳市原一桥,跨越沮河,桥梁北岸接花园街、车站路及沿河北路交叉口,南岸接香榭大道、广家洲路、子龙路及沿河南路道路交叉口。原一桥建于 1972 年,全桥共 22 跨,单孔跨径 22.2m,全长 504m,桥宽 9.5m,桥梁规模属大桥。桥梁上部结构为普通钢筋混凝土Ⅰ型梁,梁间采纳微弯板连接下部结构为实体墩,桥下墩柱间建造有拦水坝。改扩建方案为:利用原桥下部结构,采纳预制小箱梁更换上部结构,并新建半幅加宽桥梁。受两岸道路交叉及建筑物限制,结合桥梁结构设计,本桥拟在西侧单边加宽为宜(即在上游一侧加宽至 20m),并对桥头交叉进行相应优化。同时,从协调美观方面考虑,加宽桥跨布置与老桥一致,为 22×22.2m 梁桥方案。拟加宽本桥上部结构为 22×22.2m 预应力混凝土小箱梁,结构连续,桥面宽度布置为: 20m=2.25m(人行道)+15.5m(双向四车道)+2.25m(人行道),小箱梁梁高 1.2m,加宽部分下部结构采纳双柱式墩、桩基础。二、技术标准:(1)道路等级:城市主干道。 (2)设计车速:40km/h。 (3)桥梁横断 面布置,2.25m 人行道 +15.5m 车行道 +2.25 人行道=20m。(4)桥面横坡:车行道采纳双向坡,坡度为 2%,人行道横坡为 1%。(5)桥梁结构设计的使用年限:新建主体结构 1 ,老桥利用结构 50年,可更换部件 。(6)结构设计安全等级:一级(桥梁结构重要性系数 γo=1.1)。(7)桥梁设计荷载:汽车荷载等级:城-B 级;人群荷载 3.95KN/m²(8)通航要求:无通航要求。下载后可任意编辑(9)桥梁设计洪水频率:1/100.(10)环境类别: Ⅰ类. (11)地震作用:地震基本烈度<6 度,地震峰值加速度<0.05g。三、水文、气象情况1、自然地理概况1.1 地理位置本项目位于当阳市市内,为既有桥梁改扩建工程,本桥是当阳市区连通沮河两岸的关键通道,串联玉阳片区与坝陵片区,桥梁南岸与香榭大道、广家洲路、子龙路及沿河南路形成五路交叉,北岸与车站路及沿河北路形成十字交叉,是区域交通的咽喉要道。原桥建于 1972 年,全桥共 22跨,单孔跨径 22.2m,全长 504m,桥宽 9.5m,上部结构为Ⅰ形梁与微弯板组合结构,下部结构为实体墩、扩大基础。。1.2 地形、地貌当阳位于湖北省中西部,地处沮漳河中下游,大巴山脉东麓,荆山山脉以南,是鄂西山地向江汉平原的过渡地带。拟建场区位于当阳丘陵盆地内,桥址区位于沮河河床和河漫滩之上,该地段沮河河床及河漫滩宽约...
