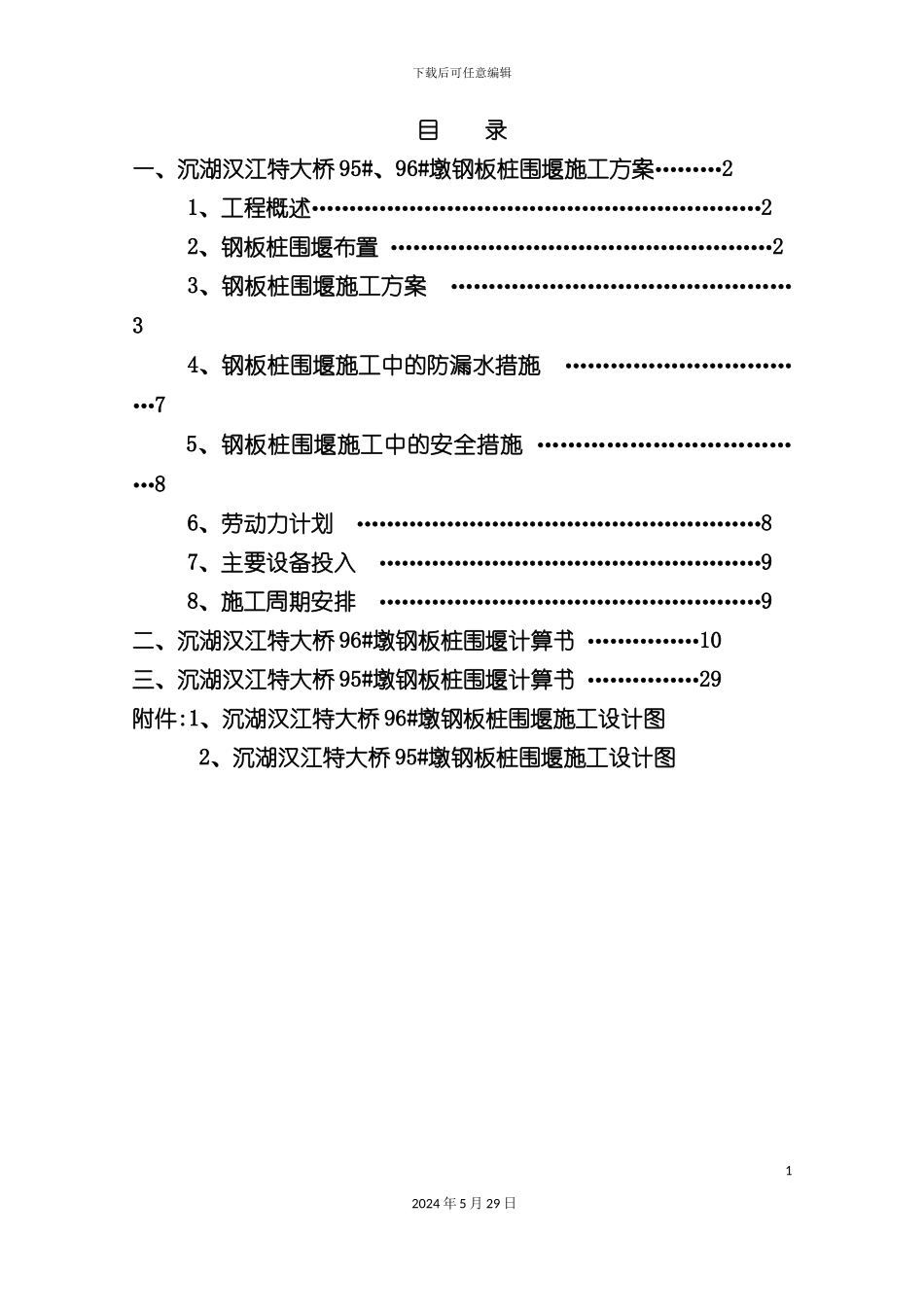

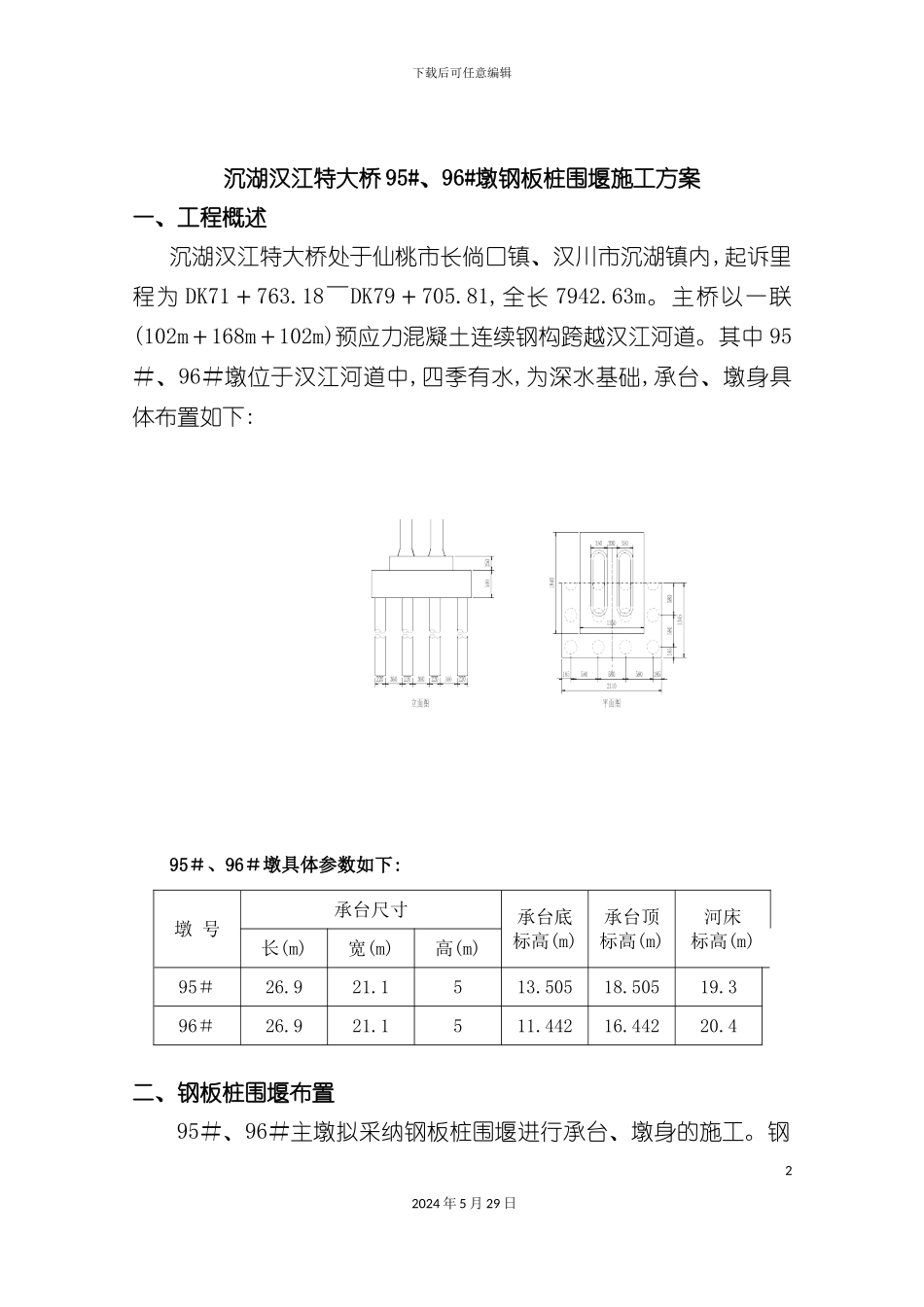

下载后可任意编辑大桥钢板桩围堰施工方案12024 年 5 月 29 日下载后可任意编辑目 录一、沉湖汉江特大桥 95#、96#墩钢板桩围堰施工方案………21、工程概述……………………………………………………22、钢板桩围堰布置 ……………………………………………23、钢板桩围堰施工方案 ………………………………………34、钢板桩围堰施工中的防漏水措施 ……………………………75、钢板桩围堰施工中的安全措施 ………………………………86、劳动力计划 ………………………………………………87、主要设备投入 ……………………………………………98、施工周期安排 ……………………………………………9二、沉湖汉江特大桥 96#墩钢板桩围堰计算书 ……………10三、沉湖汉江特大桥 95#墩钢板桩围堰计算书 ……………29附件:1、沉湖汉江特大桥 96#墩钢板桩围堰施工设计图2、沉湖汉江特大桥 95#墩钢板桩围堰施工设计图12024 年 5 月 29 日下载后可任意编辑沉湖汉江特大桥 95#、96#墩钢板桩围堰施工方案一、工程概述沉湖汉江特大桥处于仙桃市长倘口镇、汉川市沉湖镇内,起诉里程为 DK71＋763.18～DK79＋705.81,全长 7942.63m。主桥以一联(102m＋168m＋102m)预应力混凝土连续钢构跨越汉江河道。其中 95＃、96＃墩位于汉江河道中,四季有水,为深水基础,承台、墩身具体布置如下:95＃、96＃墩具体参数如下:墩 号承台尺寸承台底 标高(m)承台顶 标高(m)河床 标高(m)长(m)宽(m)高(m)95＃26.921.1513.50518.50519.396＃26.921.1511.44216.44220.4二、钢板桩围堰布置 95＃、96＃主墩拟采纳钢板桩围堰进行承台、墩身的施工。钢22024 年 5 月 29 日下载后可任意编辑板桩采纳拉森Ⅵ型 ,其长度为 18 米、20 米,围堰平面尺寸为28.8×22.8m。在考虑承台埋深、河床标高等因素基础上,本方案以96＃墩为例,对钢板桩围堰的施工进行详细叙述。钢板桩的具体布置如下图:32024 年 5 月 29 日下载后可任意编辑42024 年 5 月 29 日下载后可任意编辑三、钢板桩围堰施工方案(一)、插打钢板桩前的准备工作1、每个墩的钻孔桩完成后,拆除钻孔平台,保留栈桥和四周施工平台,并能满足起重设备(50t 履带吊)能沿栈桥和四周施工平台通行;2、对河床进行清理:根据钻孔情况,96#墩局部可能存在片石,在桩基施工完成后,利用挖机对围堰范围内进行清理,避开在钢板桩插打位置遇到障碍物;3、钢板桩变形检查:因钢板桩在装卸、运输过程会出现撞伤、弯扭及锁...
