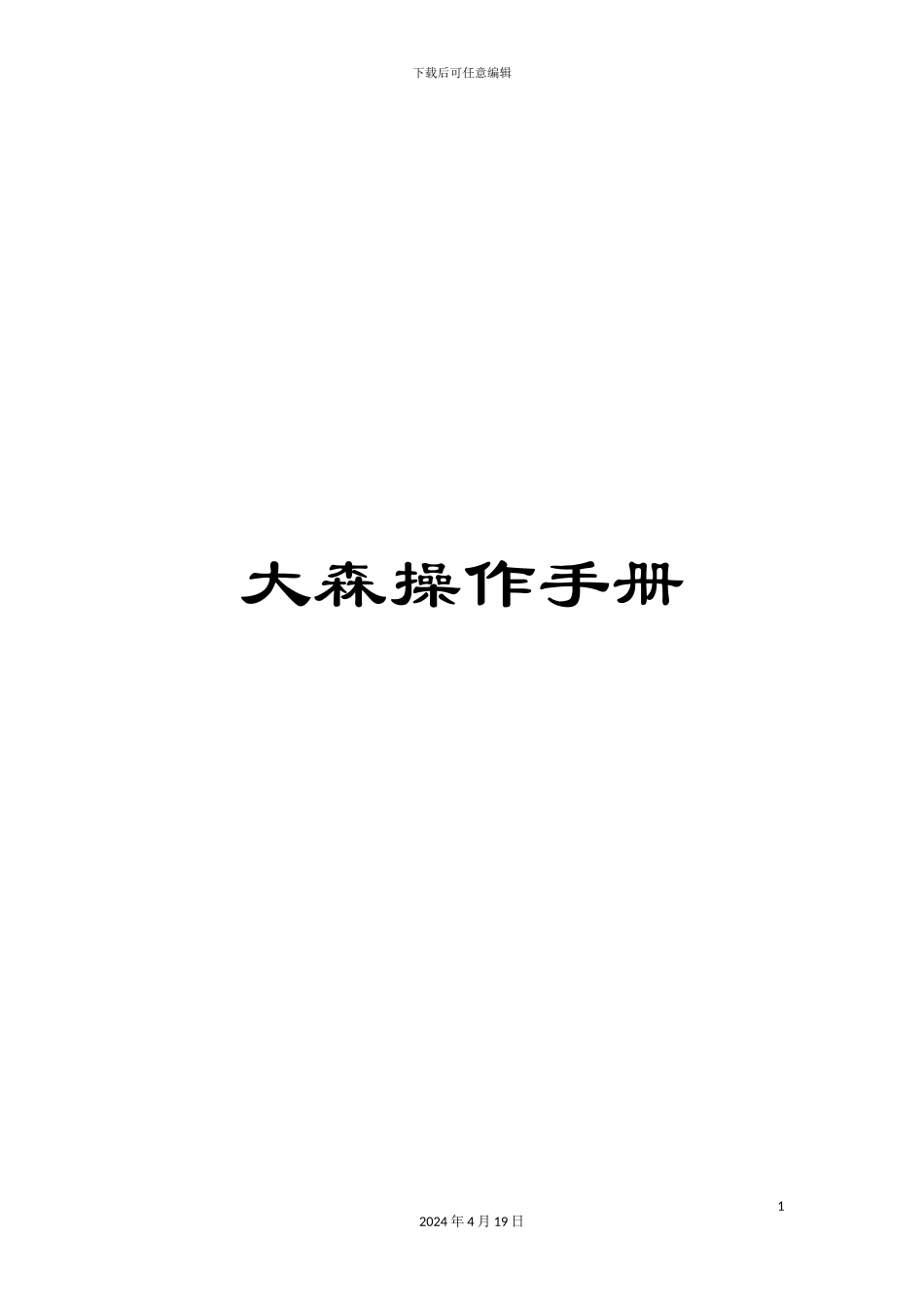

大森操作手册_第1页
1/121
大森操作手册_第2页
2/121
大森操作手册_第3页
3/121
下载后可任意编辑大森操作手册12024 年 4 月 19 日下载后可任意编辑大森 3i-l 数控车床操作说明 更多 6 MDI 面板按键说明 手动加工手动方式操作 MDI 运行 自动加工 刀补设定 第一部分 概述 22024 年 4 月 19 日下载后可任意编辑前言感谢您选用本系统。 本系统适用于车床类的两轴控制,根据数控机床特定的工作环境而设 计,具有以下技术特点:采纳 32 位 CPU 的高性能数控系统; 采纳 8.4 英寸彩色显示器; 伺服闭环控制; 绝对编码器位置控制(DASEN3I-L); 全部软件功能为标准配置,无可选项; 标准 1 点模拟输出,以控制变频主轴;? 间隙补偿、螺距误差补偿功能32024 年 4 月 19 日下载后可任意编辑具有 PCMCIA 卡接口,可实现系统程序,参数,PLC,备份功能; 标准 3 种文字显示:简体中文/英文/日文; 伺服主轴分度和插补模式。 2 手动方式 2.1 主轴控制 在 MDI 方式下,输入一个 S 指令,例如:S1000,再按 INPUT 键,按“循环启动”,然后转到手 动模式下就能够按相应的按钮动作。动作如下表所示: 主轴正转启动主轴正向旋转42024 年 4 月 19 日下载后可任意编辑主轴反转启动主轴反向旋转主轴停止转动主轴停止转动52024 年 4 月 19 日下载后可任意编辑 2.2 冷却控制 冷却泵的开停控制,在自动方式下用 M 代码控制,当冷却运行的时候冷却运行指示灯亮。在手 动方式下用面板上的冷却开关来控制。按下冷却按钮,冷却开始运行并点亮冷却运行指示灯。再次按 下冷却按钮,冷却停止并熄灭指示灯。 3 步进方式 62024 年 4 月 19 日下载后可任意编辑按下步进方式按键后,每按一次轴移动键,对应轴移动“步进增量”设定的距离,该功能与手轮 方式类似。步进增量要求可经过参数设定,例如:用户可自定义 4 个按键,分别对应的“步进增量” 为 3μ、7μ、10μ、30μ。实现方法:可设定 3 个系统地址,可组成 8 种组合,每种组合对应一个 参数,每个参数可对应输入用户要设定的“步进增量”。详细说明和功能实施请参考Ⅱ 系统参数部分 P194。 6. MDI 面板的说明 72024 年 4 月 19 日下载后可任意编辑 图(a) 82024 年 4 月 19 日下载后可任意编辑 92024 年 4 月 19 日下载后可任意编辑图(b) 注释:图(a)为系统立式面板使用 图(b)为系统卧式面板使用 (1)“MONITOR”/“JOG/AUTO”:按下变成手动(JOG)方...
