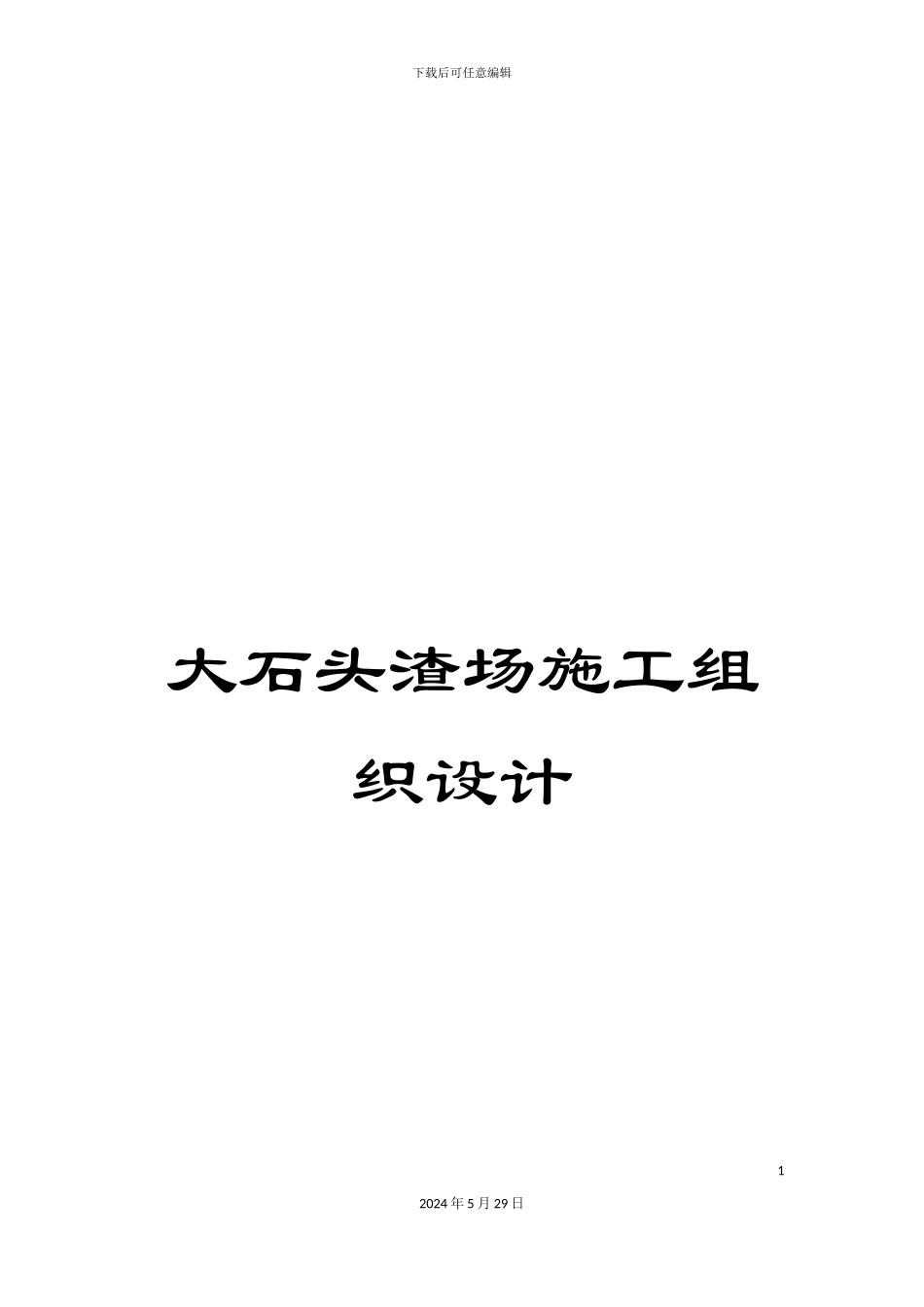

大石头渣场施工组织设计

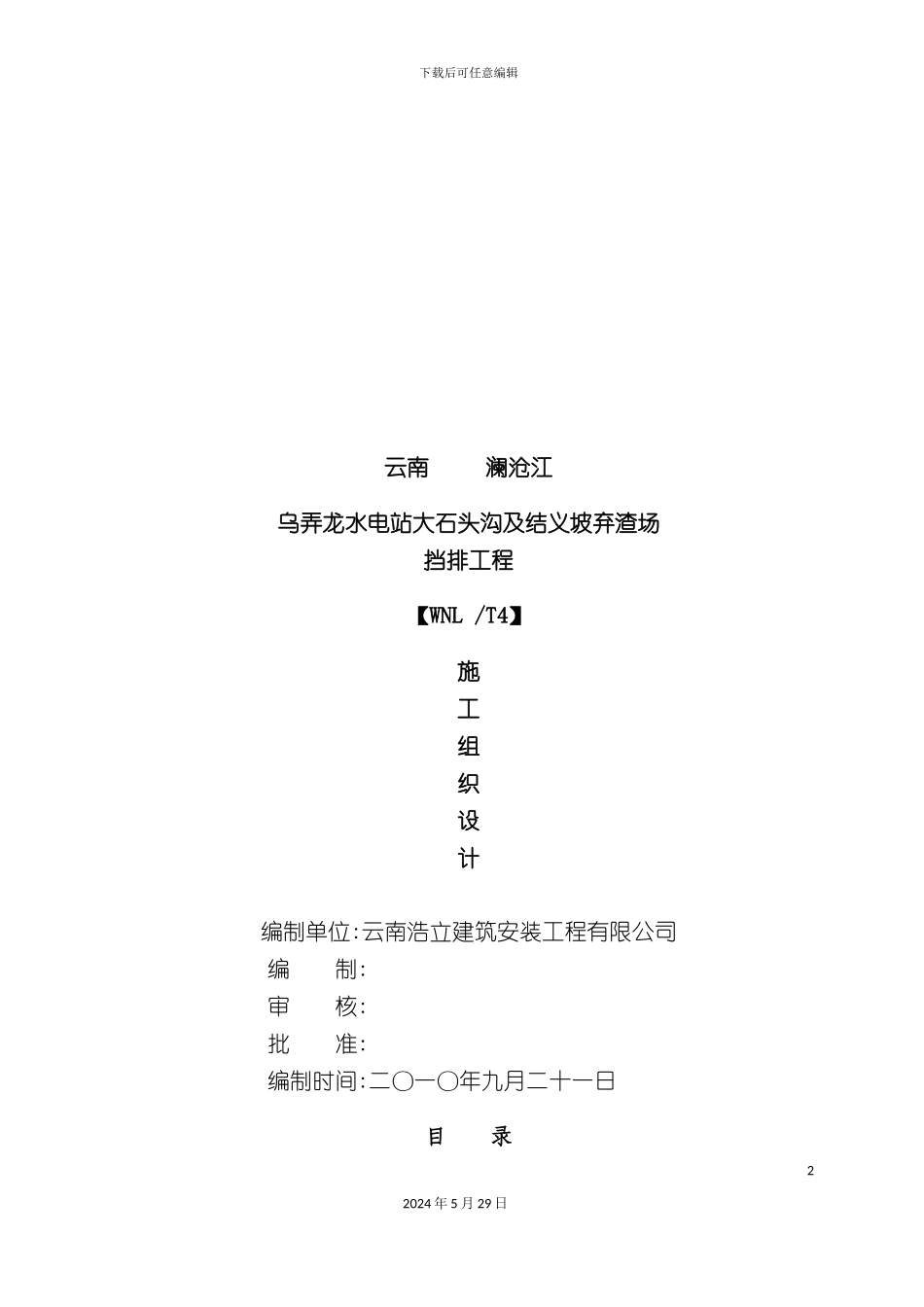

下载后可任意编辑大石头渣场施工组织设计12024 年 5 月 29 日下载后可任意编辑云南 澜沧江乌弄龙水电站大石头沟及结义坡弃渣场挡排工程【WNL /T4】施工组织设计编制单位:云南浩立建筑安装工程有限公司编 制:审 核:批 准:编制时间:二〇一〇年九月二十一日目 录22024 年 5 月 29 日下载后可任意编辑32024 年 5 月 29 日下载后可任意编辑42024 年 5 月 29 日下载后可任意编辑52024 年 5 月 29 日下载后可任意编辑62024 年 5 月 29 日下载后可任意编辑1. 概述1.1 工程概况乌弄龙水电站位于云南省迪庆州维西县巴迪乡境内的澜沧江上游河段上,是澜沧江上游河段规划 7 个梯级电站中的第 2 级电站,上游为古水水电站,下接里底水电站。为满足电站施工开挖弃渣堆放的需要,电站主体施工布置了 8 个弃渣堆放场,本标段涉及大石头沟和结义坡两个弃渣场。大石头沟弃渣场位于坝址上游左岸约 6.3km 大石头村台地,高程约1830m～1901m,占地面积约 7.1 万 m2,计划弃渣 170 余万 m3,弃渣道路主要利用德—维公路,渣场最终顶高程 1900.80m,为满足堆渣需要,设计中采用钢筋混凝土箱涵对场地中部的大石头沟沟道洪水进行导排,然后在场区前缘修筑浆砌石挡渣墙后再行弃渣。结义坡渣场位于坝址上游左岸结义坡,距坝址约 1.0km,渣场面积约 8.1 万 m2,渣场容量 105.00 万m3,规划弃渣量 100.00 万 m3(松方)。弃渣道路主要利用德—维公路,渣场最终顶高程 1900.80m,为满足堆渣需要,设计中采纳隧洞对场地中部的结义坡沟道洪水进行导排,然后在场区前缘修筑浆砌石挡渣墙后再行弃渣。本工程于计划于 9 月 1 日开工,至 3 月 31 日完工,总工期 7 个月。1.1.1 主要指标(1)、大石头渣场:大石头渣场构筑物主要由箱涵和浆砌石挡土墙构成,其中箱涵全长454m,为一双孔箱涵,箱涵内孔尺寸为 2*3.2m,钢筋混凝土结构,外部尺寸为 6.4*4.8m。挡墙高度在 4m 左右,全长 779.3m,分为两期施工,其中一期先施工涵洞下游侧 395m。(2)、结义坡渣场结义坡渣场构筑物主要由排水隧洞、泄槽及浆砌石挡土墙构成,其中排水隧洞全长 313.65m,门洞型断面,断面尺寸为 2.5*3.5m,其中K0+000-K0+099.77 段和 K0+268.65-K0+313.65 段需进行混凝土衬砌,其72024 年 5 月 29 日下载后可任意编辑余 部 分 采 纳 混 凝 土 锚 喷 护 壁 。 泄 水 槽 断 面 尺 寸 为 2.5*2m, 全 长163.45m,钢筋混凝土结构。浆砌石挡墙高...
