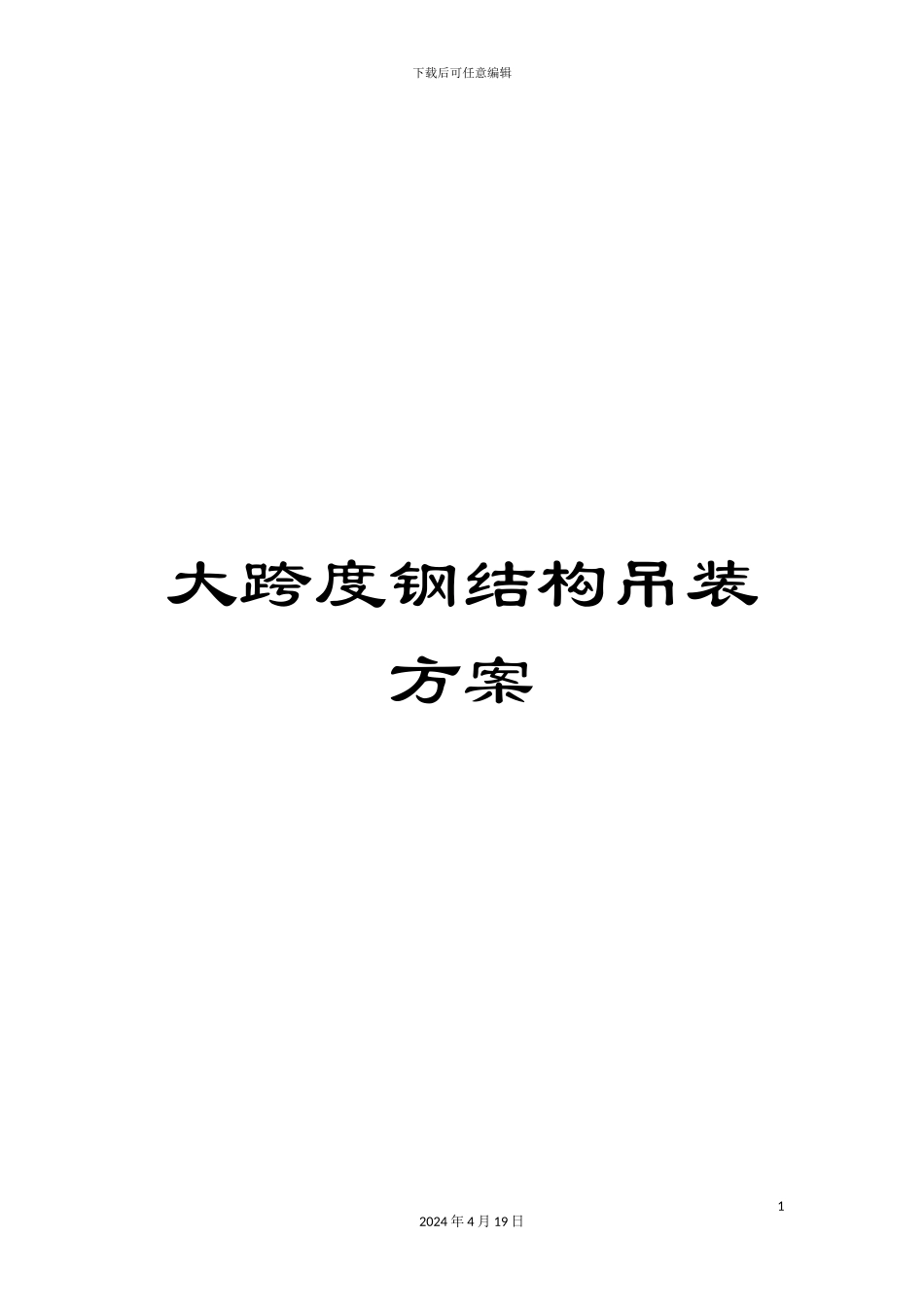

下载后可任意编辑大跨度钢结构吊装方案12024 年 4 月 19 日下载后可任意编辑礼堂 40m 大跨度钢桁架吊装方案十五冶非洲建筑贸易有限公司 4 月 15 日22024 年 4 月 19 日下载后可任意编辑审 批 栏批 准： 审 核： 编 制： 会 签： 32024 年 4 月 19 日下载后可任意编辑目 录一、工程概况 二、编制依据 三、施工准备 四、吊装方法五、吊装质量控制及分析 六、组织结构体系 七、质量安全保证体系及保证措施 八、安全文明施工 附录：附表 1附表 2 42024 年 4 月 19 日下载后可任意编辑 一、工程概况卢萨卡卫生部项目礼堂屋架结构由15榀平行弦桁架组成，单榀最大跨度40.12m，最大自重4.823t；每榀桁架上、下弦均由两根[150*75mm双拼槽钢焊接而成，上、下弦高度1.2m，中间最长5榀均由4跨组成（每榀详细参数见表1），腹杆采纳∠100*100*10mm角钢人字形布置，桁架的斜腹杆和上下弦采纳节点板连接，节点板厚度δ=6mm，节点间距1.5m。屋架安装在现浇混凝土框架梁或者柱上，经过预埋螺栓连接桁架端部连接板，桁架两端及中间连接板厚度δ=16mm，混凝土圈梁沿52024 年 4 月 19 日下载后可任意编辑扇形大口边向小口边方向放坡，形成单坡屋架（坡度1°） 桁架安装高侧顶标高11.3m，低侧安装顶标高9.9m。屋架之间由C型钢檩条和∠60*60*6mm下弦水平支撑组成空间稳定体系。工程主要特点是:该桁架体积大、位置高、施工场地狭窄,交叉作业多、屋架拼装精度要求高，因此施工难度很大。施工平面布置及屋架安装剖面图如下。62024 年 4 月 19 日FGEDCBAIHJKLMN2233441155667788表 1. 桁架参数图 1. 屋架平面图下载后可任意编辑桁架编号榀数单榀总长每榀段数单榀总重备注TRUSS11 榀40.119m4 段4.823tTRUSS22 榀40.010m4 段4.810tTRUSS32 榀39.787m4 段4.780tTRUSS42 榀34.510m4 段4.150tTRUSS52 榀24.032m3 段2.890tTRUSS62 榀17.045m2 段2.050tTRUSS72 榀9.756m1 段1.17tTRUSS82 榀2.344m1 段0.28t 图 2.礼堂屋架安装剖面图二、编织依据2.1 《钢结构设计计算与图集》2.2 Civilink Engineering Designers Ltd 提供结构图纸2.3 《大型设备吊装工程施工工艺标准》SH/T3515- 2.4 建筑施工安全检查标准；2.5 钢结构分部工程施工组织设计；2.6 公司 ISO9002 国际质量体系、《质量手册》、《程序文件》、《技术标准》2.7 施工现场实地条件；72024 年 4 月 19 日下载后可任意编...
