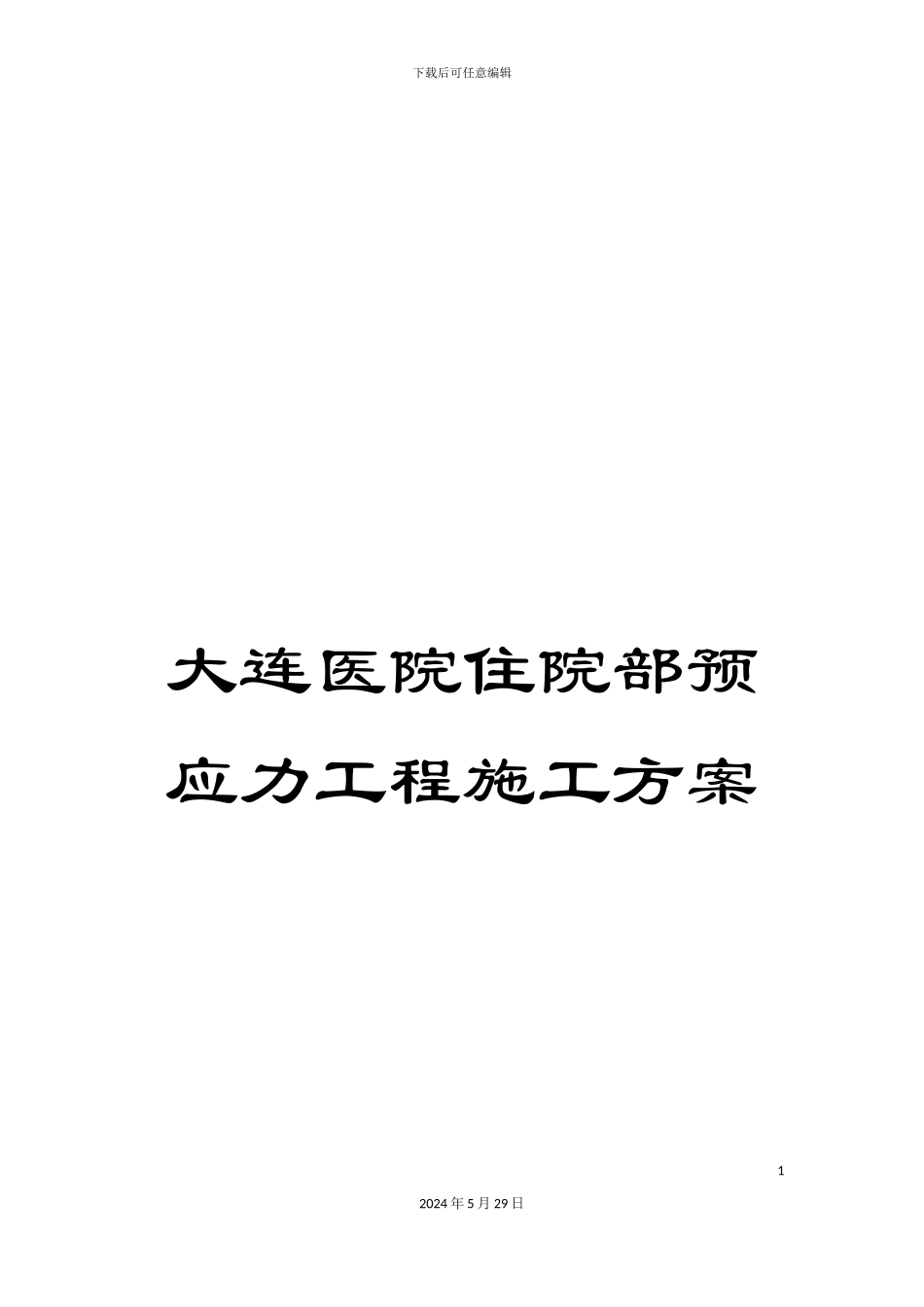

大连医院住院部预应力工程施工方案

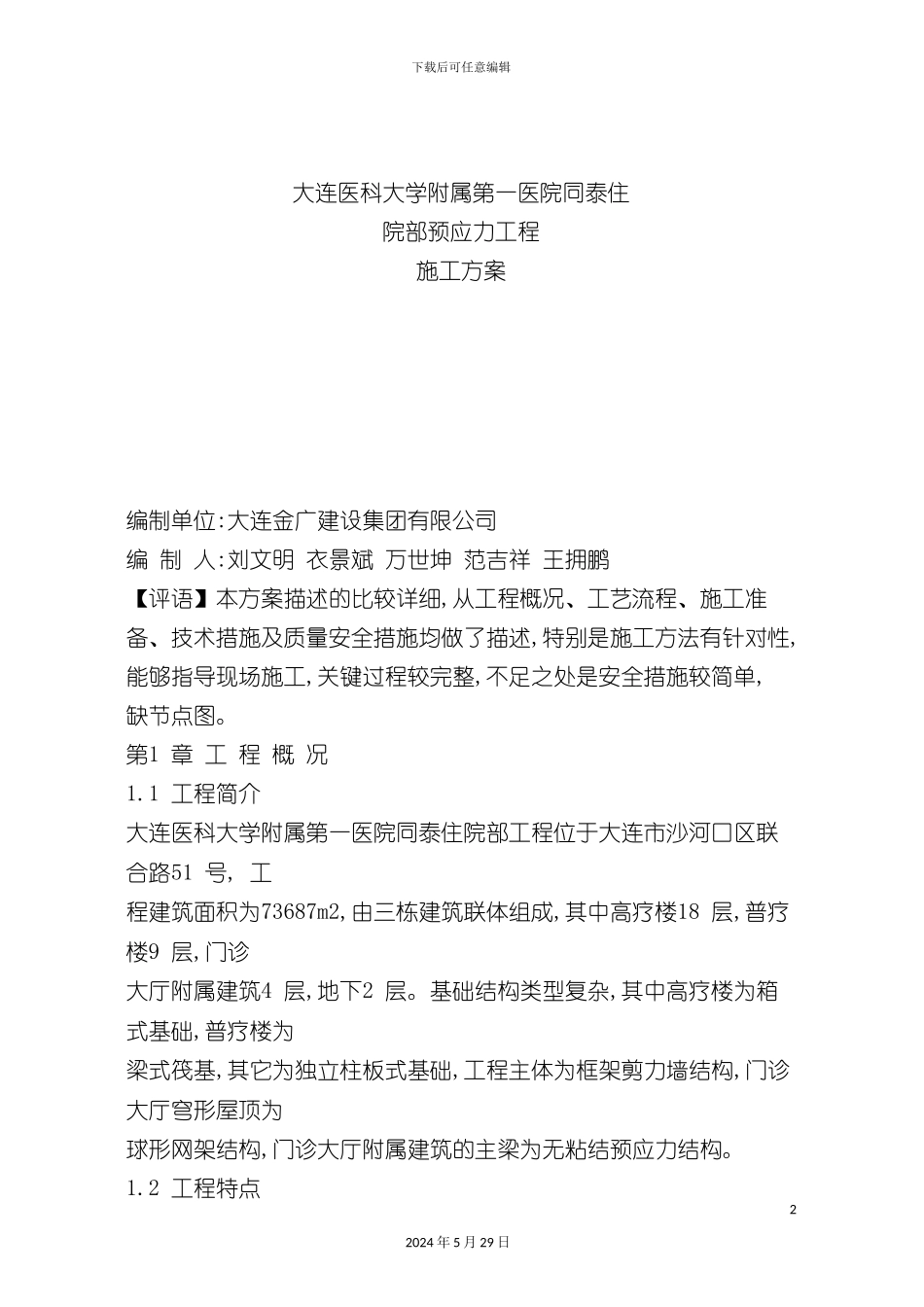

下载后可任意编辑大连医院住院部预应力工程施工方案12024 年 5 月 29 日下载后可任意编辑大连医科大学附属第一医院同泰住院部预应力工程施工方案编制单位:大连金广建设集团有限公司编 制 人:刘文明 衣景斌 万世坤 范吉祥 王拥鹏 【评语】本方案描述的比较详细,从工程概况、工艺流程、施工准备、技术措施及质量安全措施均做了描述,特别是施工方法有针对性,能够指导现场施工,关键过程较完整,不足之处是安全措施较简单,缺节点图。第1 章 工 程 概 况1.1 工程简介大连医科大学附属第一医院同泰住院部工程位于大连市沙河口区联合路51 号, 工程建筑面积为73687m2,由三栋建筑联体组成,其中高疗楼18 层,普疗楼9 层,门诊大厅附属建筑4 层,地下2 层。基础结构类型复杂,其中高疗楼为箱式基础,普疗楼为梁式筏基,其它为独立柱板式基础,工程主体为框架剪力墙结构,门诊大厅穹形屋顶为球形网架结构,门诊大厅附属建筑的主梁为无粘结预应力结构。1.2 工程特点22024 年 5 月 29 日下载后可任意编辑1.2.1 同泰住院部工程在1～3 层和夹层的主梁均采纳无粘结预应力技术,根据特别过程控制要求,编制本施工方案。1.2.2 本工程规模大、主体结构复杂、工期要求紧。1.2.3 本工程预应力工程量大,作业面窄,施工困难。最大无粘结预应力结构主梁的跨度达18m,施工工艺复杂。第2 章 编 制 依 据2.1 本工程设计图纸;2.2<无粘结预应力混凝土结构技术规程>(JGJ/92-93);2.3<预应力筋用锚具、夹具和连接器应用技术规程>(JGJ85-92);2.4<混凝土结构工程施工质量验收法律规范>(GB50204-92);2.5<钢绞线、钢丝束无粘结预应力筋>(JG3006-93);2.6<辽宁省建筑工程交工技术档案编制办法>;第3 章 施工技术准备3.1 根据设计图和图纸会审的意见,修改施工方案,绘制预应力结构节点构造详图。3.2 用于施工正式施工方案报送有关单位审定。3.3 按审定批准的施工方案核对施工材料,确定现场管理人员名单,落实企业内部工程项目承包责任指标。3.4 召集施工现场管理人员、班组长针对本工程特点进行技术、安全交底。3.5 对施工人员进行安全文明生产教育、施工场地规章制度教育,重点强调安全生产教育。3.6 经会审经过的施工方案在施工过程中,除原会审单位共同认定确需调整外,任何单位和个人不得随意改变和调整其内容,特别是主要施工方法。32024 年 5 月 29 日下载后可任意编辑3.7 材料制作和施工流程3.7.1 承压板、螺旋筋在施工现场安装。3.7.2 预应力筋下...
