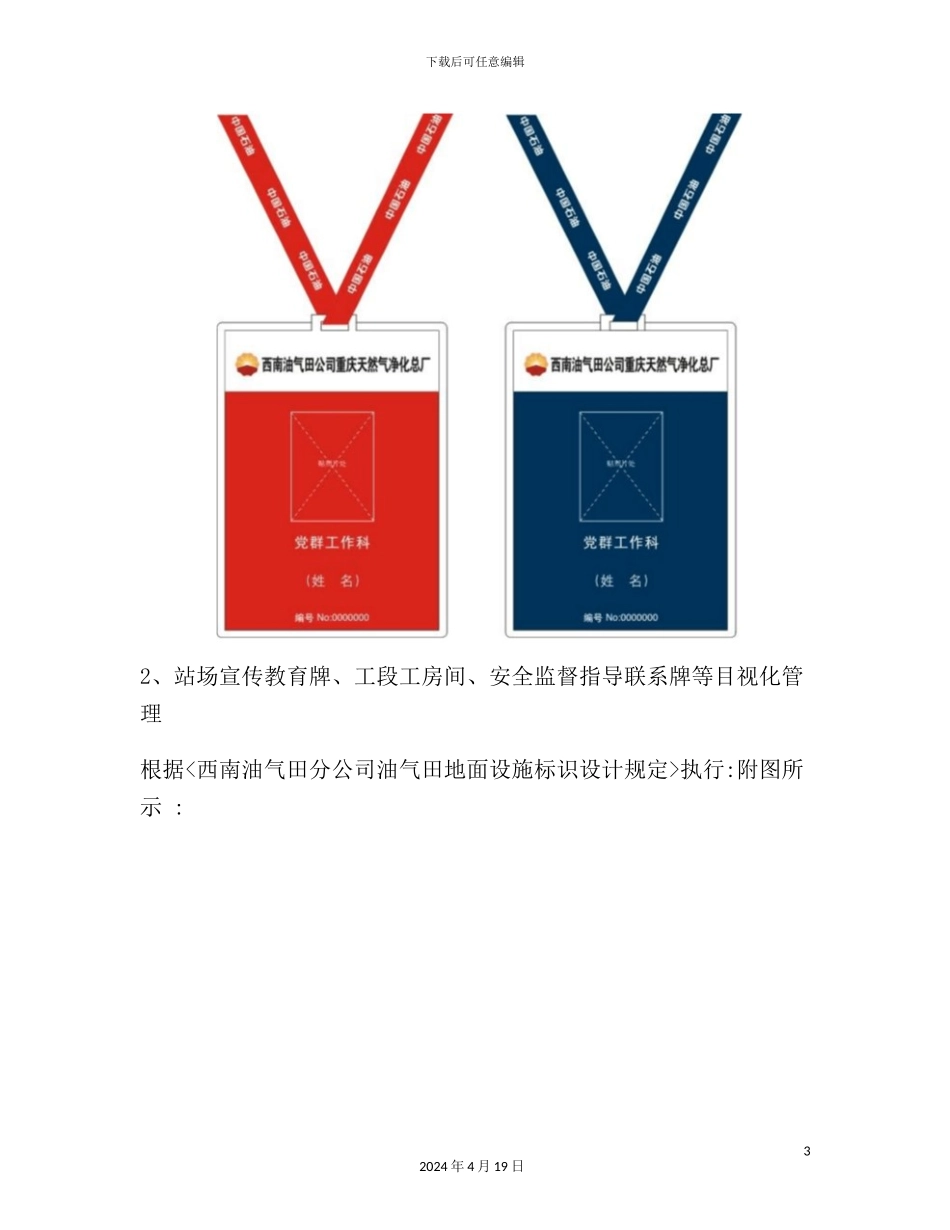

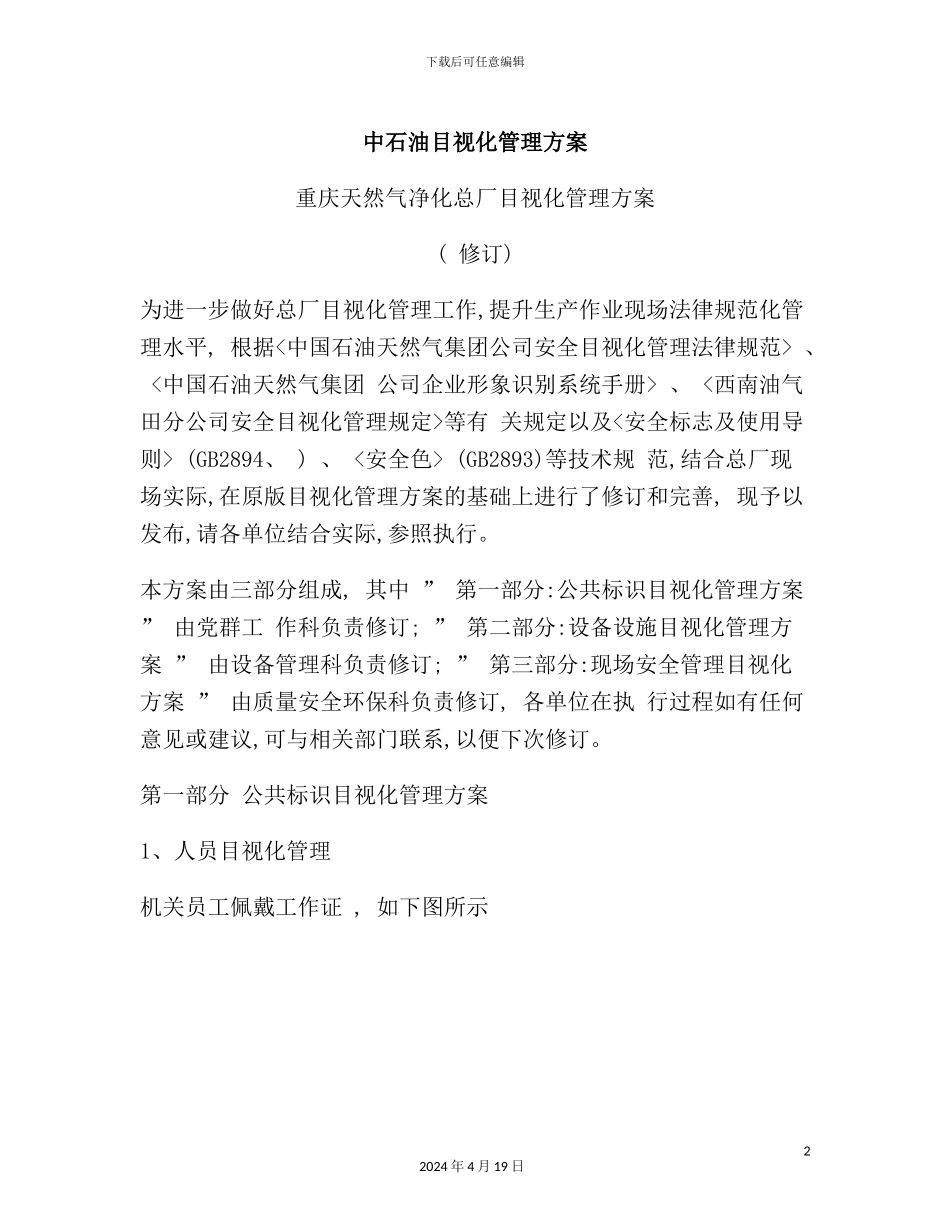

下载后可任意编辑天然气净化总厂目视化管理方案12024 年 4 月 19 日下载后可任意编辑中石油目视化管理方案重庆天然气净化总厂目视化管理方案( 修订)为进一步做好总厂目视化管理工作,提升生产作业现场法律规范化管理水平, 根据<中国石油天然气集团公司安全目视化管理法律规范> 、 <中国石油天然气集团 公司企业形象识别系统手册> 、 <西南油气田分公司安全目视化管理规定>等有 关规定以及<安全标志及使用导则> (GB2894、 ) 、 <安全色> (GB2893)等技术规 范,结合总厂现场实际,在原版目视化管理方案的基础上进行了修订和完善, 现予以发布,请各单位结合实际,参照执行。本方案由三部分组成, 其中 ” 第一部分:公共标识目视化管理方案 ” 由党群工 作科负责修订; ” 第二部分:设备设施目视化管理方案 ” 由设备管理科负责修订; ” 第三部分:现场安全管理目视化方案 ” 由质量安全环保科负责修订, 各单位在执 行过程如有任何意见或建议,可与相关部门联系,以便下次修订。第一部分 公共标识目视化管理方案1、人员目视化管理机关员工佩戴工作证 , 如下图所示22024 年 4 月 19 日下载后可任意编辑2、站场宣传教育牌、工段工房间、安全监督指导联系牌等目视化管理根据<西南油气田分公司油气田地面设施标识设计规定>执行:附图所示 :32024 年 4 月 19 日下载后可任意编辑入厂宣传教育牌尺寸为 2400×1200mm ,高为 2100mm 。工艺材质:不锈钢支架;不锈钢面板,金属油墨丝印。简介牌标题字采纳白色汉仪中黑体,红色底色(PANTONE:1795C; CMYK : C100Y100; RGB :R255, G0, B0) ;内文采纳黑色汉仪中宋体,黄色底色 (PANTONE:109C; CMYK :M10Y100; RGB :R255, G230, B0) 。平面布臵及逃生路线牌为白底黑字,站场标题字体采纳汉仪中黑体。42024 年 4 月 19 日下载后可任意编辑工段工作房标识图例工作房外门右侧墙面设臵注明房间功能、名称的标识牌,标识牌尺寸 450×300mm ,中心高度为 1.7m ,距墙边 200mm ,字高 70mm ;内门标识牌设臵在门 体上方居中位臵, 内门标牌尺寸 300×150mm , 中心高度为 1.7m, 字高 50mm 。 标识 牌均为蓝底白字,蓝色色号:PANTONE:3005C; CMYK :C100M30; RGB :R5, G113, B176,字体均为白色汉仪中黑体。工艺材质:不锈钢板金属油墨丝印。52024 年 4 月 19 日下载后可任意编辑安全联系人目视化标识牌规格尺寸:420×300mm , 工艺材质:不锈...
