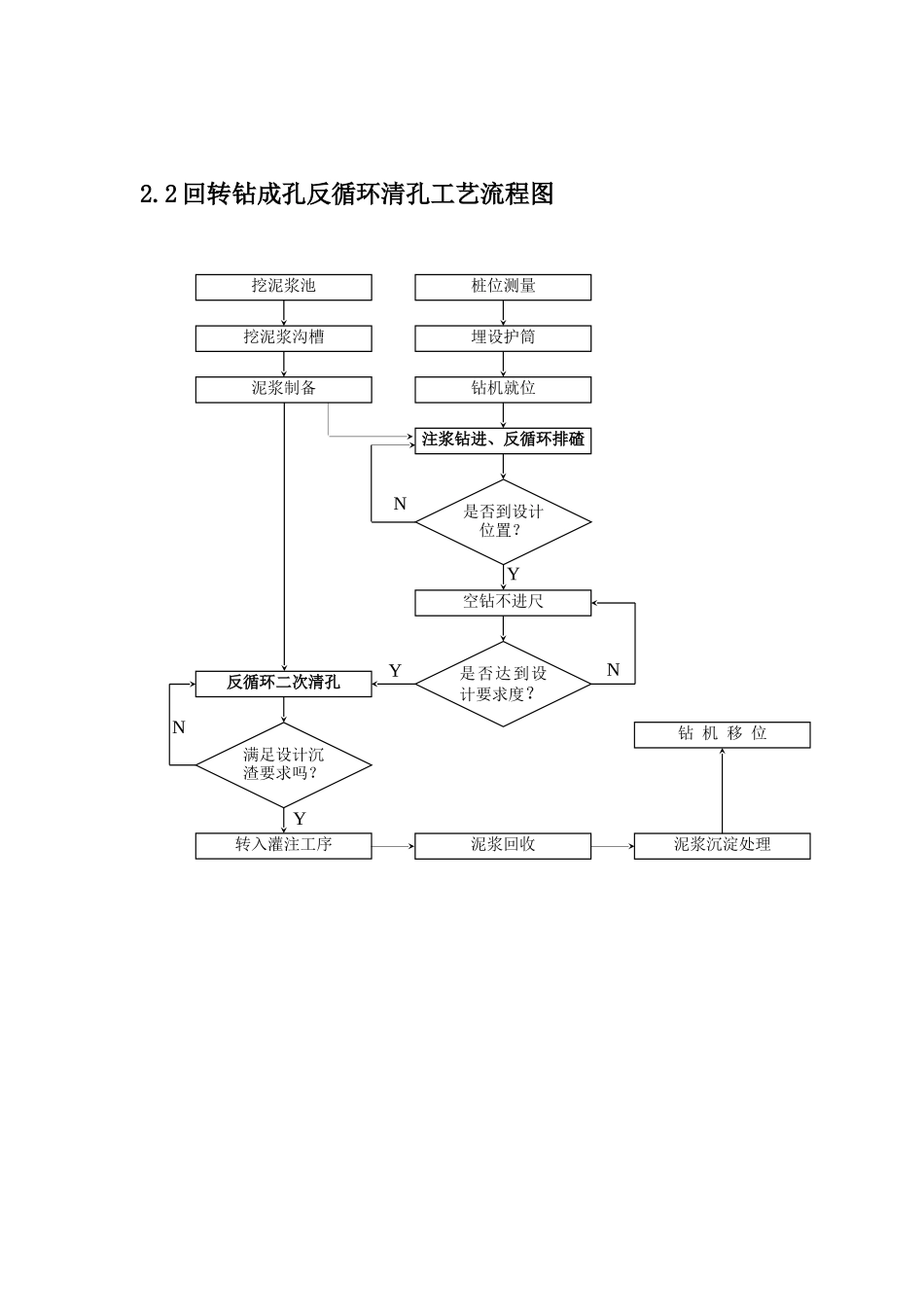

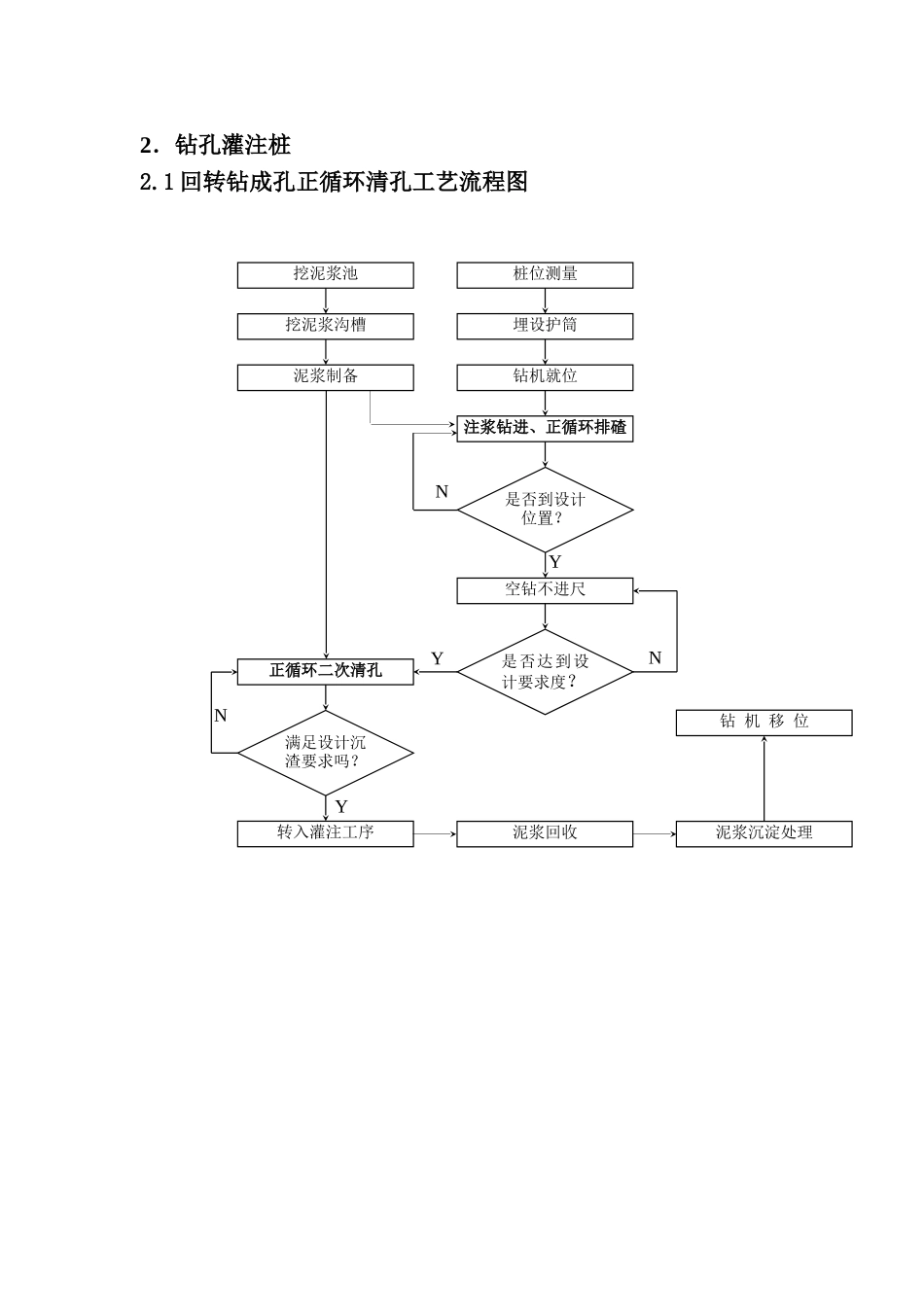

1.1人工挖孔灌注桩施工工艺流程图施工准备钢筋进场桩位测放材料试验、焊接试验桩位复测、标高检查钢筋加工护筒施工钢筋笼制作成型自检甲方、监理验收甲方、监理验收挖孔、护壁按设计要求扩底成孔自检甲方、监理验收吊放钢筋笼钢筋笼位置检查灌注砼、振捣成桩桩孔土方清运浇注封底砼不合格不合格不合格不合格砂、石、水泥检验砼配合比确定计量投料混凝土搅拌试块、坍落度检验合格合格2.钻孔灌注桩2.1回转钻成孔正循环清孔工艺流程图桩位测量钻机就位注浆钻进、正循环排碴埋设护筒是否到设计位置?YN空钻不进尺是否达到设计要求度?满足设计沉渣要求吗?正循环二次清孔转入灌注工序YNY泥浆回收N钻机移位泥浆沉淀处理挖泥浆池挖泥浆沟槽泥浆制备2.2回转钻成孔反循环清孔工艺流程图桩位测量钻机就位注浆钻进、反循环排碴埋设护筒是否到设计位置?YN空钻不进尺是否达到设计要求度?满足设计沉渣要求吗?反循环二次清孔转入灌注工序YNY泥浆回收N钻机移位泥浆沉淀处理挖泥浆池挖泥浆沟槽泥浆制备2.3冲击成孔正循环清孔工艺流程图桩位测量钻机就位注浆冲击,正循环排碴埋设护筒是否到设计位置?YN正循环换浆清孔是否达到规范要求?满足设计沉渣要求吗?正循环二次清孔转入灌注工序YNY泥浆回收N桩机移位泥浆沉淀处理挖泥浆池、沉淀池挖泥浆沟槽泥浆制备吊放钢筋笼2.4旋挖桩旋挖钻进成孔工艺:旋挖成孔首先是通过底部带有活门的桶式钻头回转破碎岩土,并直接将其装入钻斗内,然后再由钻机提升装置和伸缩钻杆将钻斗提出孔外卸土,这样循环往复,不断地取土卸土,直至钻至设计深度。对粘结性好的岩土层,可采用干式或清水钻进工艺,无需泥浆护壁。而对于松散易坍塌地层,或有地下水分布,孔壁不稳定,必须采用静态泥浆护壁钻进工艺,向孔内投入护壁泥浆或稳定液进行护壁。其工艺流程图如下:桩位测量钻机就位注浆钻进是否到设计位置?Y是否满足规范要求?要求灌注混凝土NYN挖泥浆池泥浆制备吊放钢筋笼钻机移位下导管旋挖桩施工工艺流程图3.沉管灌注桩3.1沉管灌注桩施工工艺流程图桩位测放桩尖笼加工高程测量定孔深桩位复测放置桩尖桩机就位沉管静压灌封底混凝土振动沉管达到设计要求深度下放钢筋笼振动拔管灌注混凝土砂、石、水泥检验钢筋检验混凝土配合比确定计量投料混凝土搅拌坍落度检验成桩桩机移位桩体养护焊接试验桩尖笼成型钢筋笼加工支模钢筋笼成型灌注混凝土质量合格?混凝土振捣拆模养护否否否合格否合格3.2引孔沉管灌注桩施工工艺流程图桩位测放高程测量定孔深桩位检测对位引孔钻机移位放置桩尖桩机就位沉管静压灌封混凝土振动沉管是否到达设计地层?下放钢筋笼灌注混凝土振动拔管成桩桩机移位桩养护钢筋检验桩尖笼加工桩尖笼成型支模灌注混凝土混凝土振捣拆模养护焊接试验钢筋笼加工钢筋笼成型质量合格?砂、石、水泥检验混凝土配合比确定计量投料混凝土搅拌试块、坍落度检验合格否合格否否否合格4.长螺旋压力灌注桩4.1长螺旋压灌砼桩施工工艺4.2长螺旋压浆桩施工工艺测量定点桩机就位螺旋钻孔砼搅拌连续压送砼移位提钻至孔口安放钢筋笼清理孔口清土出场水泥搅拌制作钢筋笼测量定位桩机就位螺旋钻孔连续压浆提螺旋钻下钢筋笼填入石子补浆成桩清理孔口清土出场5.预制桩5.1预制桩锤击沉桩法施工工艺复核测量控制网测放桩位桩位复核桩机就位插桩打下节桩接桩打上节桩桩桩位验收送桩桩顶标高监测桩预制桩运输桩进场验收桩身检查及标识桩起吊监理验收监理验收桩身垂直度检查记录第二节桩起吊桩机移位接头验收桩身垂直度检查5.2预制桩静压法施工工艺流程桩位复核桩机就位吊桩就位压桩吊桩就位焊接接桩压桩压桩至地面送桩至设计要求桩机组装调试验收观测垂直度观测垂直度检查验收桩机移动不满足满足6.预压6.1真空预压工艺流程图砂垫层验收铺设滤管铺设密封膜、设备安装回填沟筑埝试抽气检查分析观测记录抽气结束挖密封沟正式抽气膜上覆水卸载场地平整铺设排水砂垫层7.搅拌桩7.1喷浆搅拌桩施工工艺流程图施工准备制备浆液开启浆液启动吊装设备第一次喷浆搅拌下沉开启搅拌头第二次搅拌提升关闭浆液第三次喷浆搅拌下沉开启浆液第四次搅拌提升关闭浆液移动桩架关闭搅拌头观察浆泵压力NY观...
