2024年卸料钢平台方案VIP免费

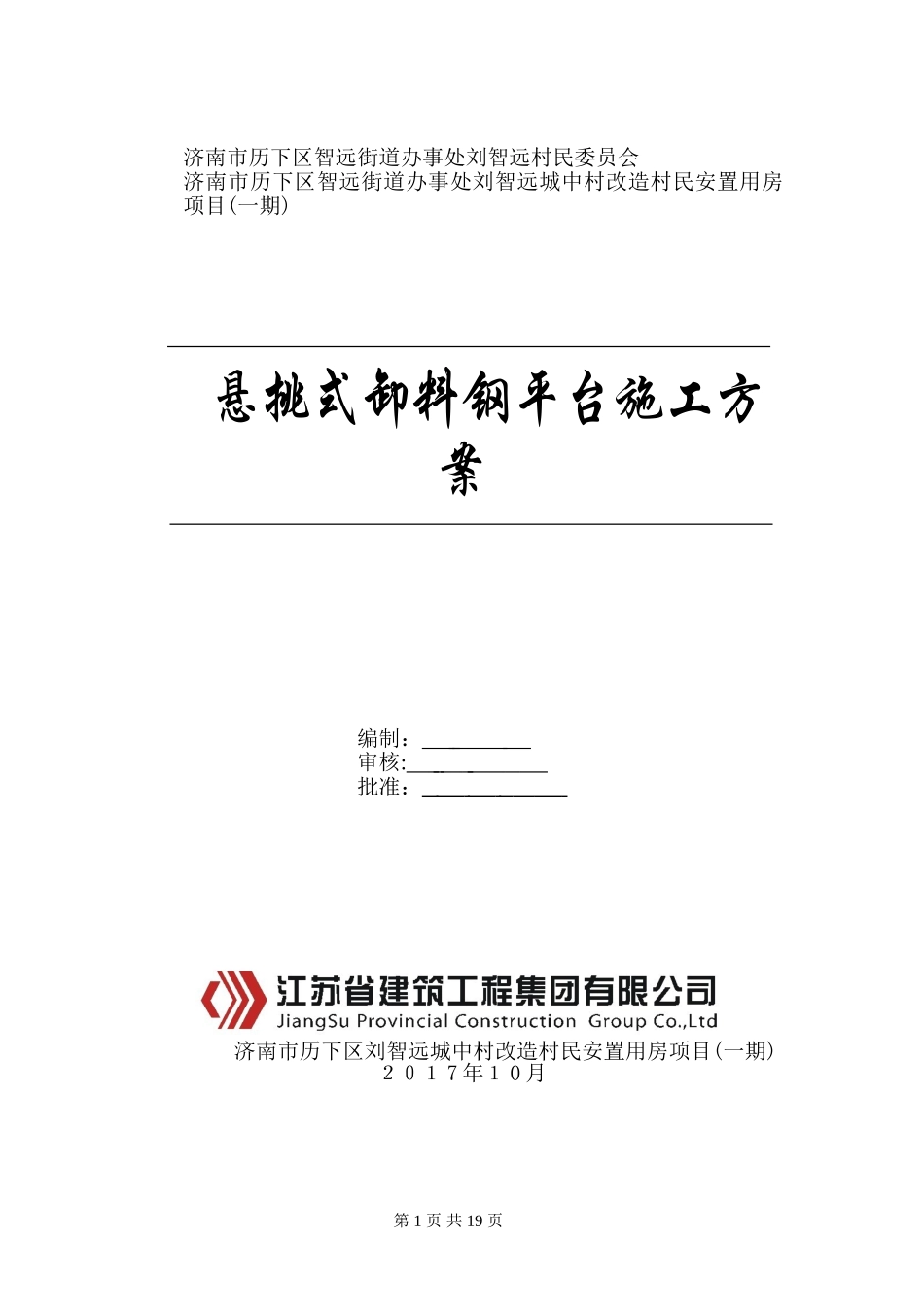

2024年卸料钢平台方案_第1页
1/19

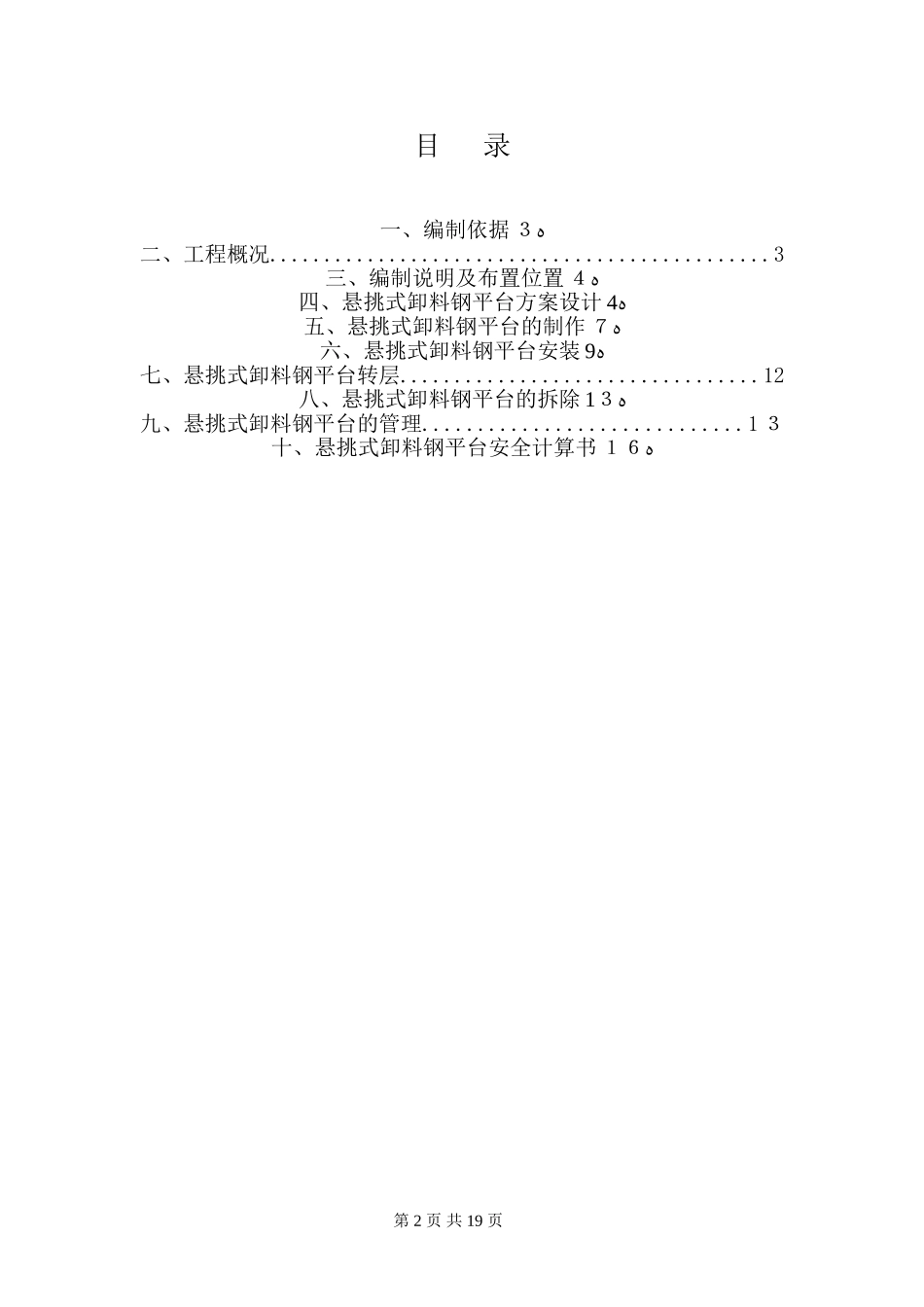

2024年卸料钢平台方案_第2页
2/19
2024年卸料钢平台方案_第3页
3/19
济南市历下区智远街道办事处刘智远村民委员会济南市历下区智远街道办事处刘智远城中村改造村民安置用房项目(一期)悬挑式卸料钢平台施工方案编制:审核:批准:济南市历下区刘智远城中村改造村民安置用房项目(一期)2017年10月第1页共19页目录一、编制依据ﻩ3二、工程概况..............................................3三、编制说明及布置位置ﻩ4四、悬挑式卸料钢平台方案设计ﻩ4五、悬挑式卸料钢平台的制作ﻩ7六、悬挑式卸料钢平台安装ﻩ9七、悬挑式卸料钢平台转层.................................12八、悬挑式卸料钢平台的拆除ﻩ13九、悬挑式卸料钢平台的管理.............................13十、悬挑式卸料钢平台安全计算书ﻩ16第2页共19页悬挑式卸料钢平台施工方案一、编制依据(1)《钢结构设计规范》(GB50017-2003);(2)《建筑结构荷载规范》(GB50009-200112);(3)《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2011);(4)《建筑施工安全检查标准》(JGJ59-2011);(5)《钢结构工程施工质量验收规范》ﻩ(GB50205-2001);(6)《建筑施工高处作业安全技术规范》(JGJ80-91);(7)《建筑钢结构焊接技术规程》(JGJ81-2002);(8)《简明建筑五金手册》第2版;(9)《建筑施工计算手册》(中国建筑工业出版社,2004年);(10)钢筋焊接及验收规范(JGJ18-96);(11)《施工结构计算方法与设计手册》;(12)PKPM施工软件(2015版)。二、工程概况工程名称:济南市历下区智远街道办事处刘智远城中村改造村民安置用房项目(一期);建设单位:济南市历下区智远街道办事处刘智远村民委员会;设计单位:山东同圆设计集团有限公司;监理单位:山东众成建设项目管理有限公司;勘察单位:山东惠裕土木工程有限公司;施工单位:江苏省建筑工程集团有限公司;建设地点:济南市历下区凤凰路以东,规划路以北;工程规模:本工程的施工范围是指济南市历下区智远街道办事处刘智远城中村改造村民安置用房项目(一期)土建总承包工程范围内地下车库、主楼及配套公建的土建工程,以及必要的措施、检测及验收等相关工作。建筑结构形式、等级:高层住宅主体结构为剪力墙结构,16#楼、17#楼为桩基础;7#楼为筏板基础;8#楼及地下车库框架结构,基础形式为条基加独立基础;结构的设计使用年限为50年。结构设计地下室部分抗震等级、地上部分各结构区段抗震等级及结构体系详图纸设计。本项目抗震设防烈度6度,建筑场地类别Ⅱ类。本工程钢筋采用、HPB300钢筋、HR400钢筋、、HR500钢筋;型钢、钢管、钢板为Q235.BF钢。本工程结构混凝土强度等级有C45、C40、C35、C30、C25、C15等几个等级,抗渗等级为P6。第3页共19页三、编制说明及布置位置(1)悬挑式卸料钢平台(简称“卸料平台”)为该层的构筑物支撑材料、模板材料传递给上层结构施工,以及这些材料拆除、运下所需的临时性工具。该平台一般悬挑尺寸较大、平台较宽,仅依赖根部砥柱和外挑部的钢丝绳受力。因此平台必须达到一定的刚度和稳定性,必须有足够的承载力。在施工过程中,平台荷载一般不超过1.5吨(本项目特别要求平台荷载不超过1.0t)。在各种荷载作用下,平台不应发生失稳、倒塌,不允许有变形、倾斜、摇晃式扭曲等现象,以确保施工安全。(2)本项目的悬挑式卸料钢平台主要用于钢管、扣件、模板等周转材料向上和向下转运,3栋楼共需配置12个平台(详见《十二、项目工程各单体使用卸料平台数量》)。四、悬挑式卸料钢平台方案设计4.1悬挑式卸料钢平台总体概况本工程外悬挑式卸料钢平台主要用于结构工程的模板、支撑等周转材料的翻层转运之用。本工程为标准住宅楼。根据图纸设计,标准层单层建筑面积为1650.2m2;各栋号均在正负零以上布置卸料平台,每栋楼配置三个,共需要制作9个卸料平台,以满足材料周转使用需求。悬挑式卸料钢平台采用型钢焊接制成,通过预埋件(圆钢锚环)、斜拉钢丝绳、根部砥柱进行固定,通过塔吊进行吊装就位。4.2悬挑式卸料钢平台构造设计第4页共19页4.2.1钢平台构造:钢平台由2根主梁和中间次梁(间距1000mm)及面板、围栏组成。安装时将主梁里端自结构楼板外穿入楼板上的预埋锚环内,主粱反面底部...
