隧道喷射混凝土

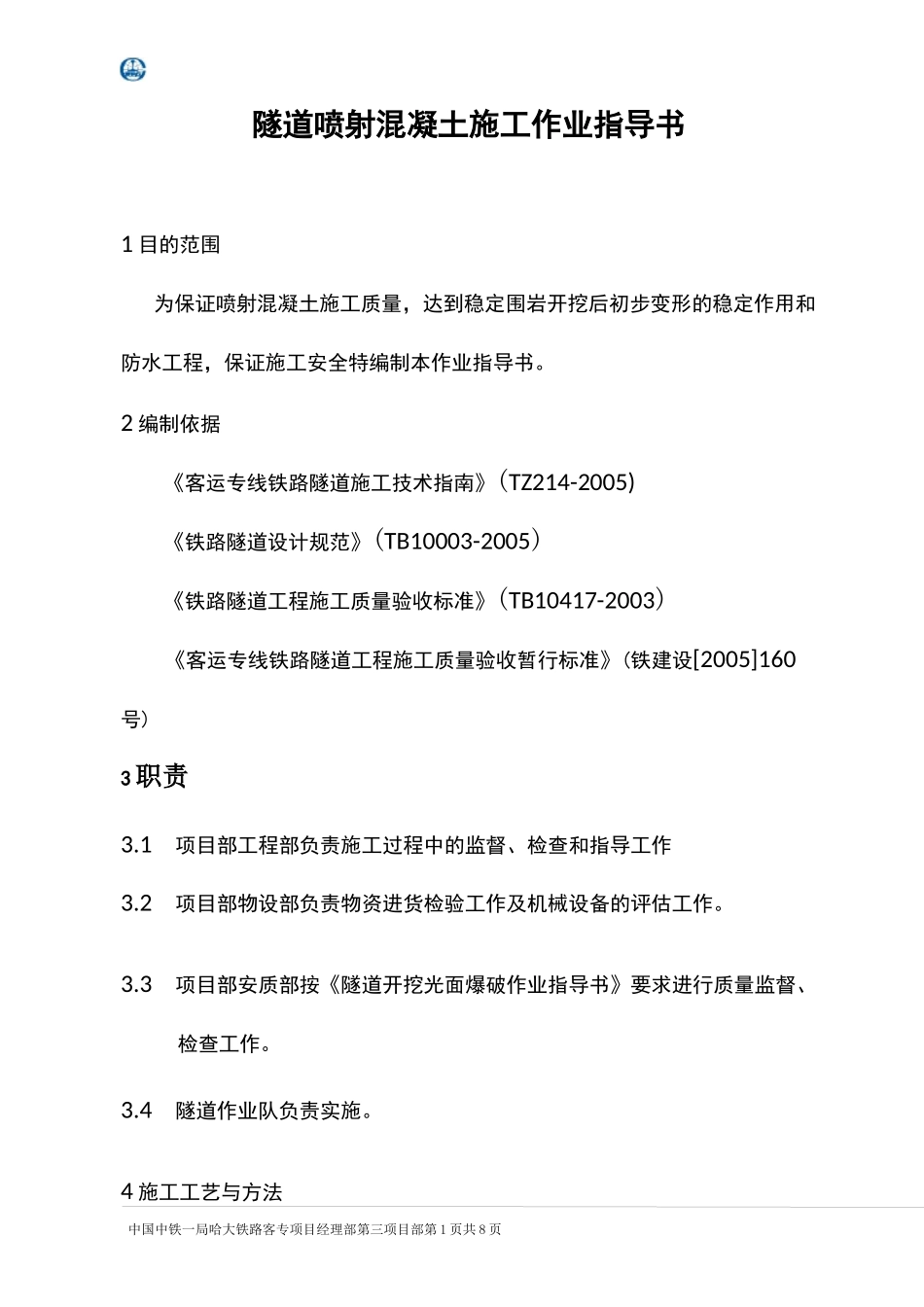

中国中铁一局哈大铁路客专项目经理部第三项目部第 1 页共 8 页隧道喷射混凝土施工作业指导书1 目的范围为保证喷射混凝土施工质量，达到稳定围岩开挖后初步变形的稳定作用和防水工程，保证施工安全特编制本作业指导书。2 编制依据《客运专线铁路隧道施工技术指南》(TZ214-2005)《铁路隧道设计规范》(TB10003-2005)《铁路隧道工程施工质量验收标准》(TB10417-2003)《客运专线铁路隧道工程施工质量验收暂行标准》(铁建设[2005]160号)3 职责3.1项目部工程部负责施工过程中的监督、检查和指导工作3.2项目部物设部负责物资进货检验工作及机械设备的评估工作。3.3项目部安质部按《隧道开挖光面爆破作业指导书》要求进行质量监督、检查工作。3.4隧道作业队负责实施。4 施工工艺与方法◎哈大铁路客运专线 TJ-1 标段 中国中铁一局哈大铁路客专项目经理部第三项目部第 2 页共 8 页中国中铁一局哈大铁路客专项目经理部第三项目部第 3 页共 8 页1.速凝剂或其他外加剂的掺量根据施工配合比掺加。2.原材料按重量计，称量的允许偏差为：水泥和速凝剂为±2%，骨料为±3%；3. 混凝土拌合时间不得小于 90s；4. 湿喷混凝土拌合好后,要进行坍落度测定,其塌落度应为 8~13cm。4.2.4 喷射作业1. 喷射作业应分段分片进行，喷射顺序应从上而下；当岩面有较大凹洼时，应先填平。2. 湿喷素混凝土一次喷射厚度边墙 50~100mm 拱部 30~60mm。3.分层喷射时，后喷射应在前一层混凝土终凝后进行，若终凝 1 小时后再喷射，应先用风水清洗喷层表面；4.要紧跟开挖工作面及时喷射混凝土，在喷射混凝土结束后 3 小时不得进行下一循环的爆破作业：5. 喷射作业时，喷头距受喷面距离宜为 0.6~1.0m;6. 洞内喷射混凝土气温宜在 15°以上，并不得低于 5°。冬季施工时应对液体速凝剂的储存和其拌合物采取防冻措施。（见冬期施工措施）7. 采用钢筋网喷射混凝土时应符合下列要求；① 钢筋网应在喷射一层混凝土后挂铺；◎哈大铁路客运专线 TJ-1 标段 中国中铁一局哈大铁路客专项目经理部第三项目部第 4 页共 8 页中国中铁一局哈大铁路客专项目经理部第三项目部第 5 页共 8 页规定按批次进行检验，合格后方可投入使用。4.4.2 施工过程中对喷射混凝土厚度每一作业循环检查一个断面，每个断面应从拱顶起，间隔 2m 布设一个检查点检查喷射混凝土的厚度，采取埋设控制喷射混凝土的厚度标志或凿孔测量厚度。喷射混凝土厚度应满足下列要求：1.平均厚...
