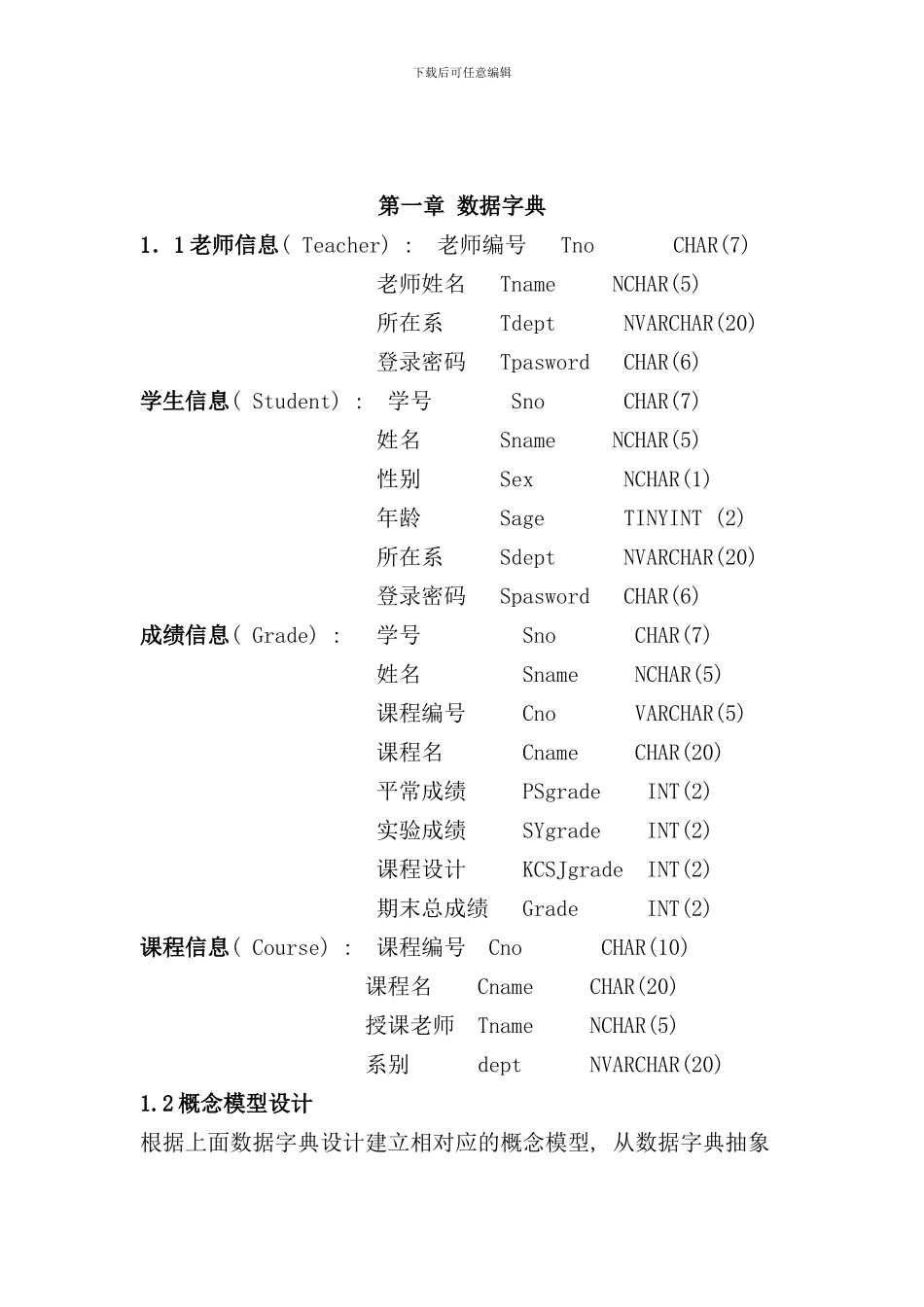

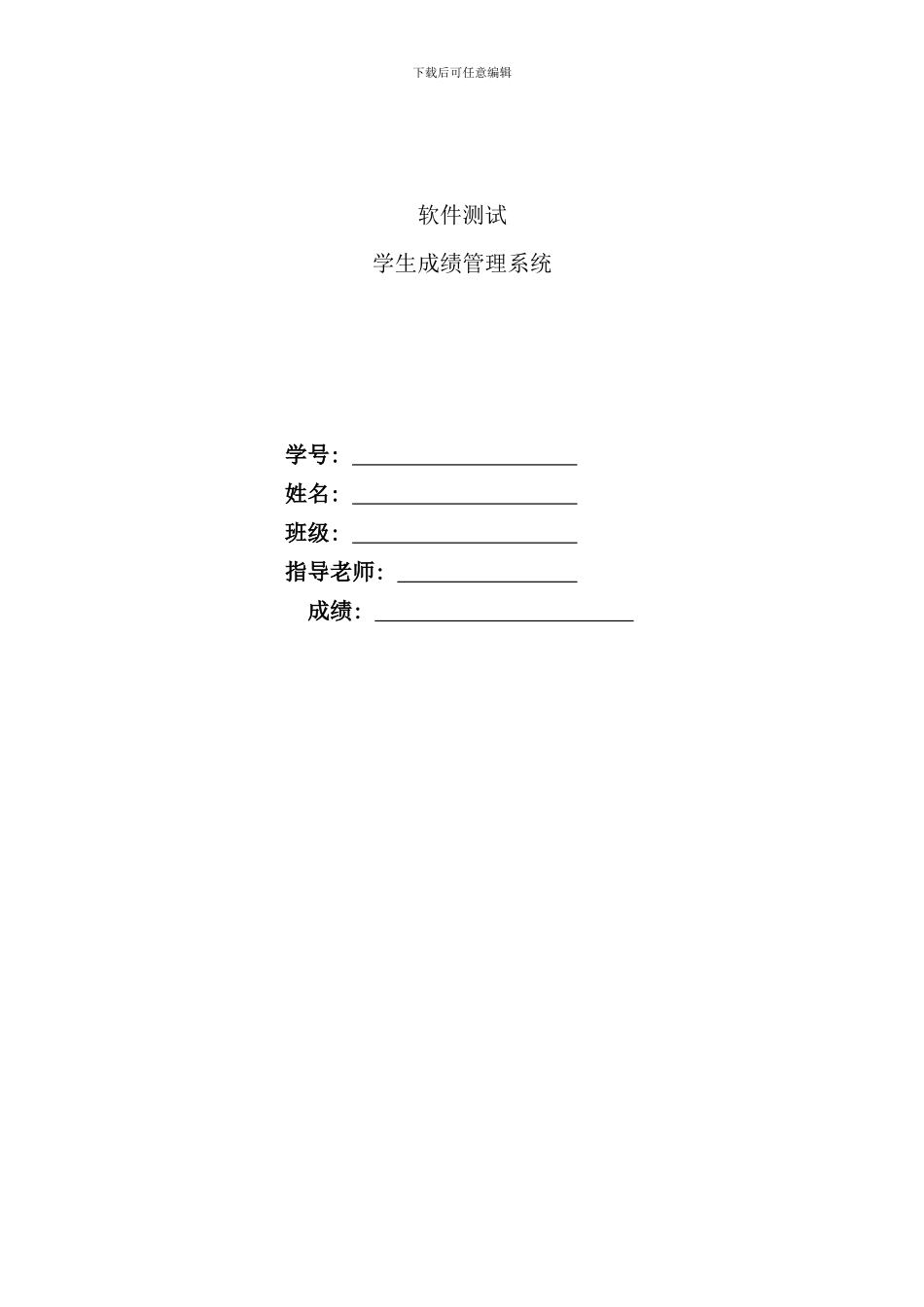

下载后可任意编辑软件测试学生成绩管理系统学号: 姓名: 班级: 指导老师: 成绩: 下载后可任意编辑第一章 数据字典1．1 老师信息( Teacher) : 老师编号 Tno CHAR(7) 老师姓名 Tname NCHAR(5) 所在系 Tdept NVARCHAR(20)登录密码 Tpasword CHAR(6)学生信息( Student) : 学号 Sno CHAR(7) 姓名 Sname NCHAR(5) 性别 Sex NCHAR(1) 年龄 Sage TINYINT (2)所在系 Sdept NVARCHAR(20)登录密码 Spasword CHAR(6)成绩信息( Grade) : 学号 Sno CHAR(7) 姓名 Sname NCHAR(5) 课程编号 Cno VARCHAR(5) 课程名 Cname CHAR(20)平常成绩 PSgrade INT(2)实验成绩 SYgrade INT(2)课程设计 KCSJgrade INT(2) 期末总成绩 Grade INT(2)课程信息( Course) : 课程编号 Cno CHAR(10) 课程名 Cname CHAR(20) 授课老师 Tname NCHAR(5) 系别 dept NVARCHAR(20)1
2 概念模型设计根据上面数据字典设计建立相对应的概念模型, 从数据字典抽象下载后可任意编辑出的实体有: 老师信息实体、 学生信息实体、 成绩信息实体、 课程信息实体
各个实体具体的描述 E-R 图如下

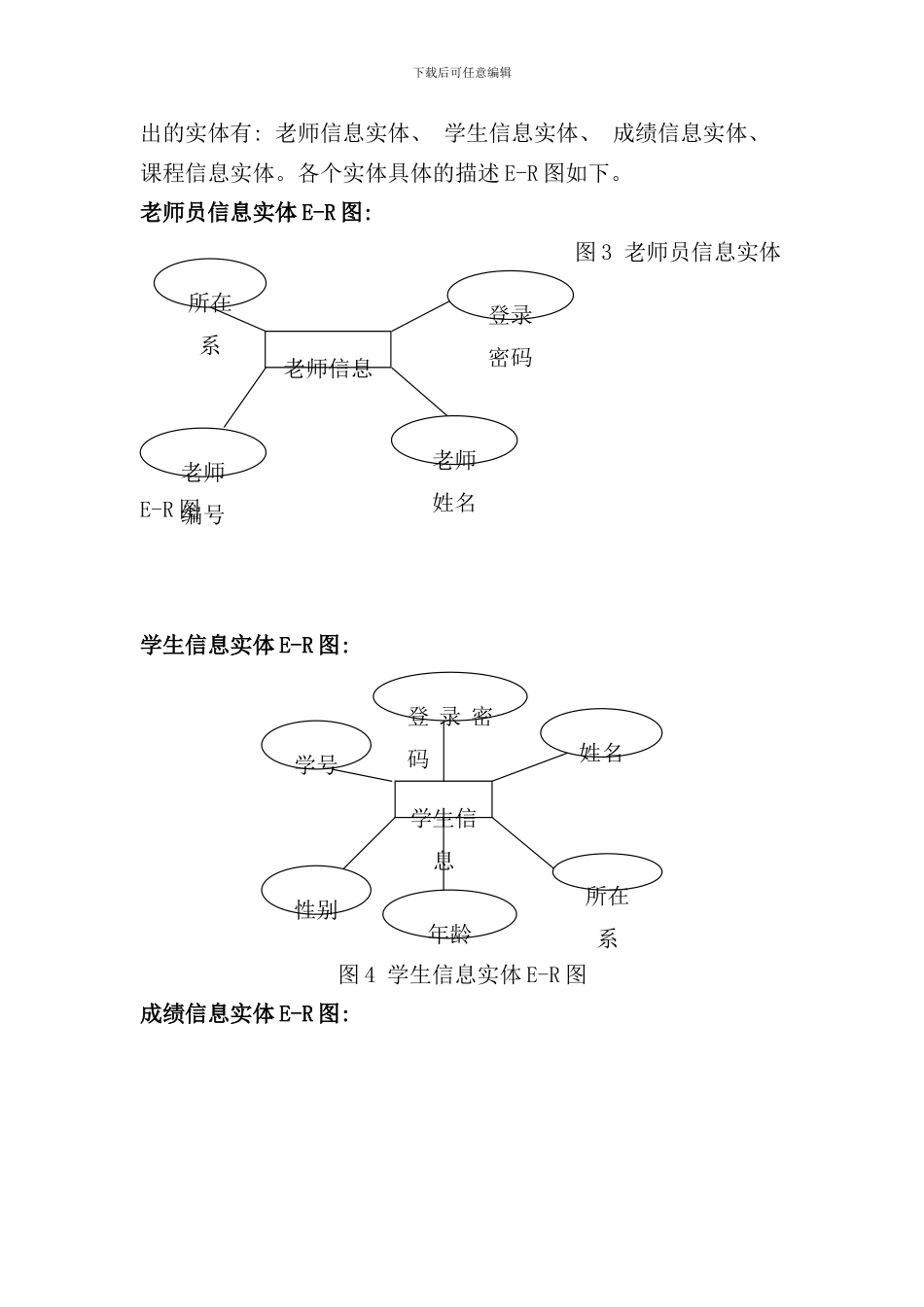

老师员信息实体 E-R 图: 图 3 老师员信息实体E-R 图学生信息实体 E-R 图: 图 4 学生信息实体 E-R 图成绩信息实体 E-R 图: 老师信息所在系老师姓名老师编号登录密码学生信息学号姓名性别年龄所在系登 录 密码下载后可任意编辑图 5 成绩信息实体 E-R 图课程信息实体 E-R 图:
