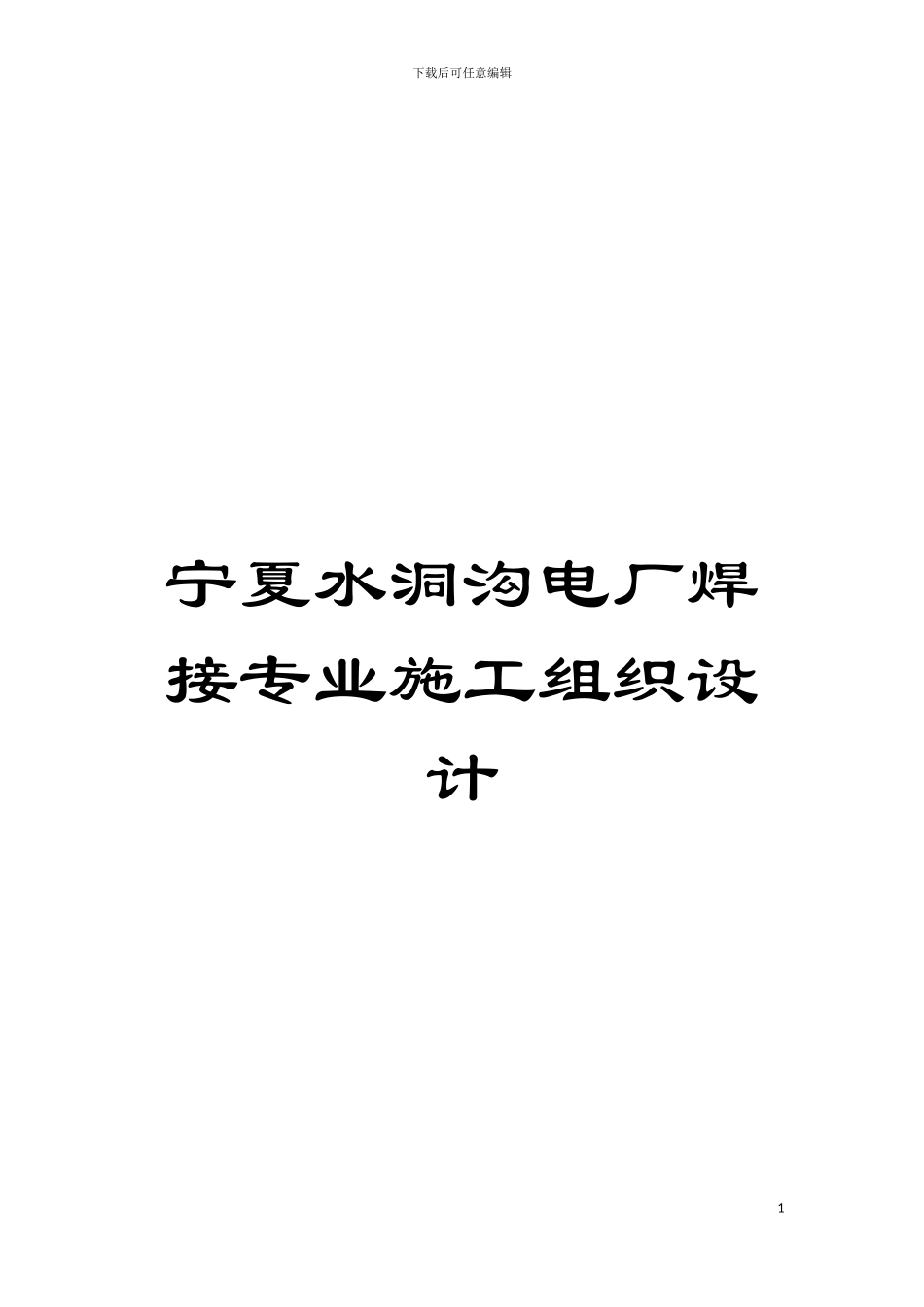

宁夏水洞沟电厂焊接专业施工组织设计模板

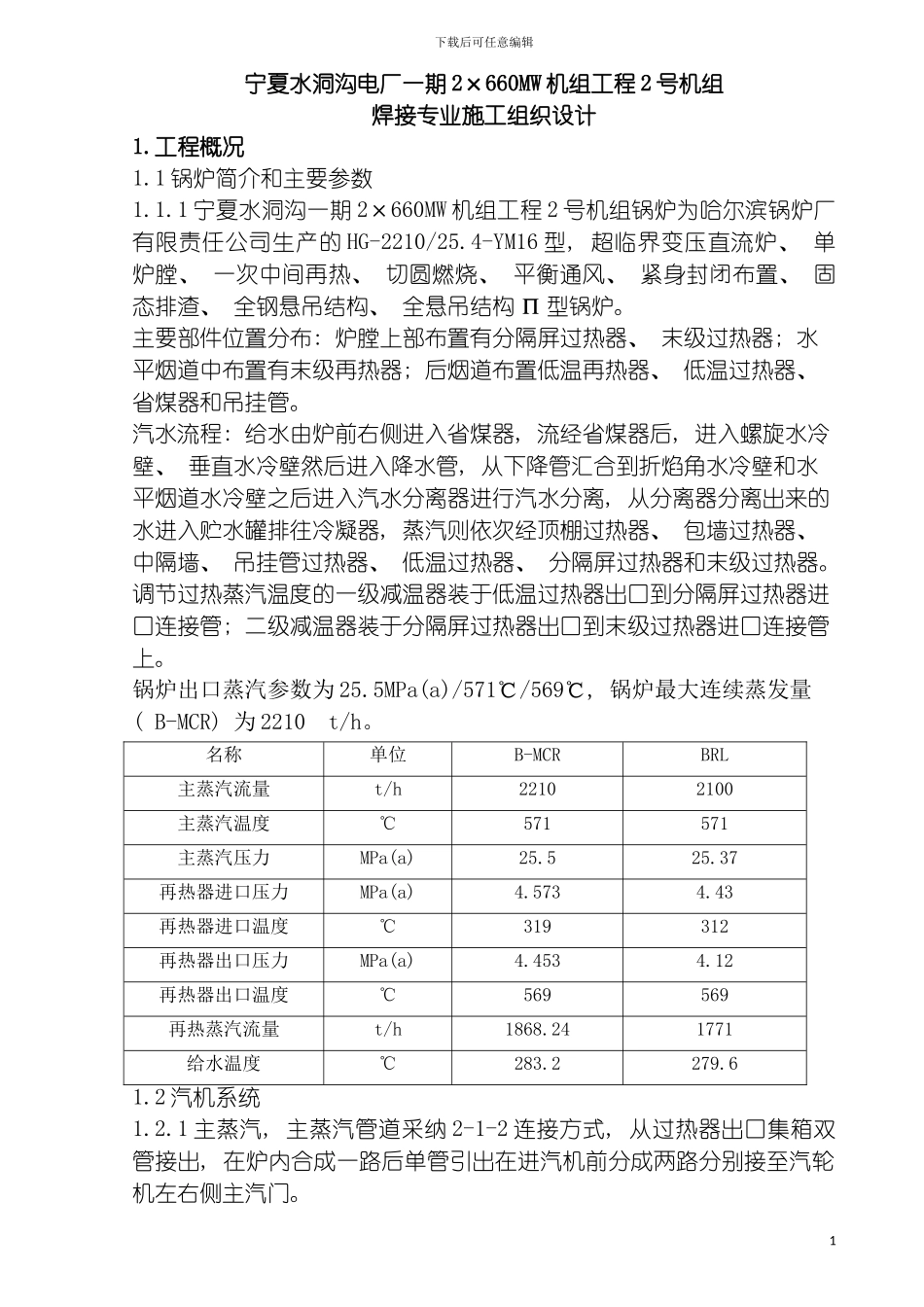

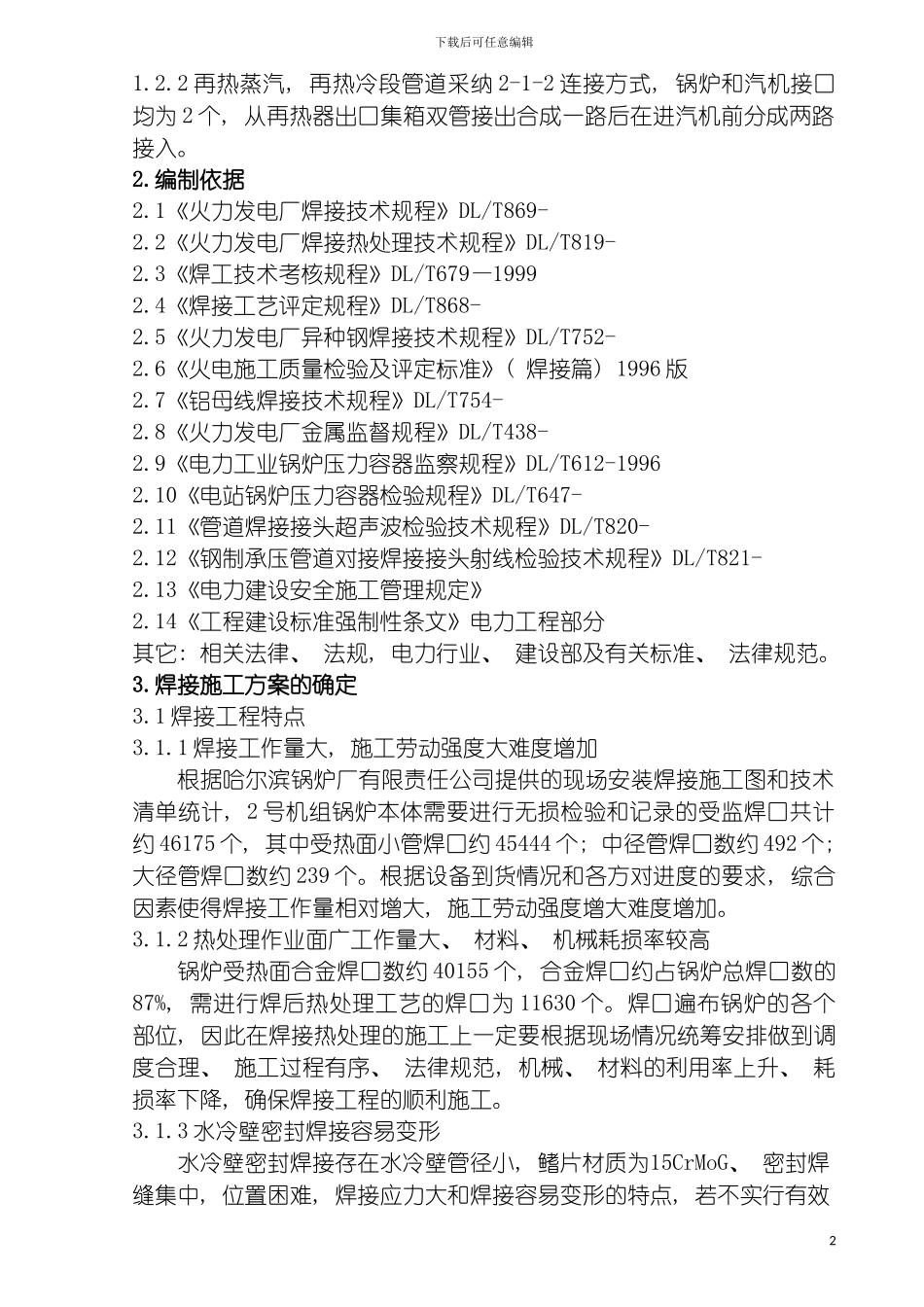

下载后可任意编辑宁夏水洞沟电厂焊接专业施工组织设计1下载后可任意编辑宁夏水洞沟电厂一期 2×660MW 机组工程 2 号机组焊接专业施工组织设计1.工程概况1.1 锅炉简介和主要参数1.1.1 宁夏水洞沟一期 2×660MW 机组工程 2 号机组锅炉为哈尔滨锅炉厂有限责任公司生产的 HG-2210/25.4-YM16 型, 超临界变压直流炉、 单炉膛、 一次中间再热、 切圆燃烧、 平衡通风、 紧身封闭布置、 固态排渣、 全钢悬吊结构、 全悬吊结构 П 型锅炉。主要部件位置分布: 炉膛上部布置有分隔屏过热器、 末级过热器; 水平烟道中布置有末级再热器; 后烟道布置低温再热器、 低温过热器、 省煤器和吊挂管。汽水流程: 给水由炉前右侧进入省煤器, 流经省煤器后, 进入螺旋水冷壁、 垂直水冷壁然后进入降水管, 从下降管汇合到折焰角水冷壁和水平烟道水冷壁之后进入汽水分离器进行汽水分离, 从分离器分离出来的水进入贮水罐排往冷凝器, 蒸汽则依次经顶棚过热器、 包墙过热器、 中隔墙、 吊挂管过热器、 低温过热器、 分隔屏过热器和末级过热器。调节过热蒸汽温度的一级减温器装于低温过热器出口到分隔屏过热器进口连接管; 二级减温器装于分隔屏过热器出口到末级过热器进口连接管上。锅炉出口蒸汽参数为 25.5MPa(a)/571℃/569℃, 锅炉最大连续蒸发量( B-MCR) 为 2210 t/h。名称单位B-MCRBRL主蒸汽流量t/h22102100主蒸汽温度℃571571主蒸汽压力MPa(a)25.525.37再热器进口压力MPa(a)4.5734.43再热器进口温度℃319312再热器出口压力MPa(a)4.4534.12再热器出口温度℃569569再热蒸汽流量t/h1868.241771给水温度℃283.2279.61.2 汽机系统1.2.1 主蒸汽, 主蒸汽管道采纳 2-1-2 连接方式, 从过热器出口集箱双管接出, 在炉内合成一路后单管引出在进汽机前分成两路分别接至汽轮机左右侧主汽门。1下载后可任意编辑1.2.2 再热蒸汽, 再热冷段管道采纳 2-1-2 连接方式, 锅炉和汽机接口均为 2 个, 从再热器出口集箱双管接出合成一路后在进汽机前分成两路接入。2.编制依据2.1《火力发电厂焊接技术规程》DL/T869- 2.2《火力发电厂焊接热处理技术规程》DL/T819- 2.3《焊工技术考核规程》DL/T679—19992.4《焊接工艺评定规程》DL/T868- 2.5《火力发电厂异种钢焊接技术规程》DL/T752- 2.6《火电施工质量检验及评定标准》( 焊接篇) 1996 版2.7《铝母线焊接技术规程》DL/T754- 2.8《火力发电厂金属监督规程》DL/T438- 2.9《电力工...
