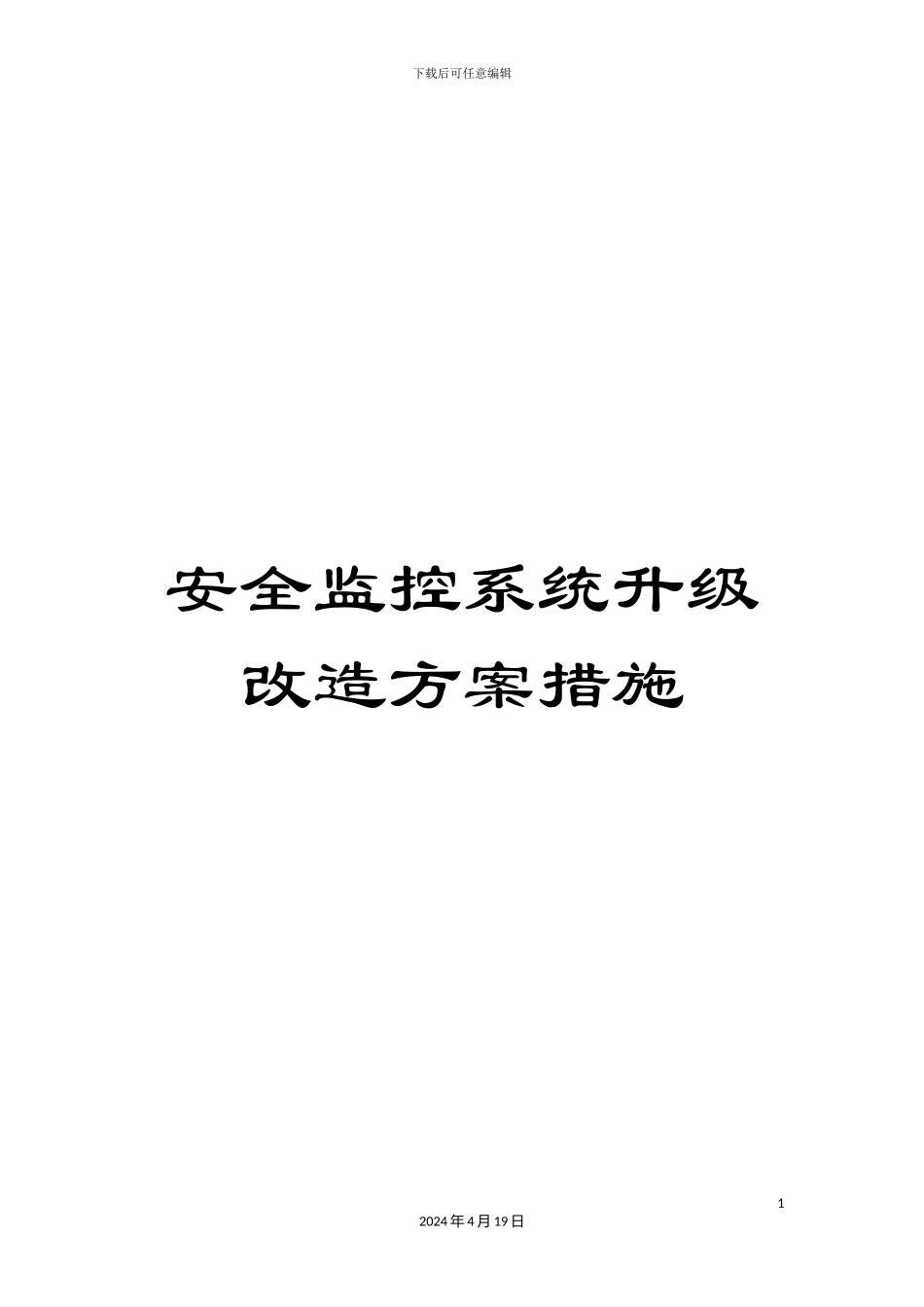

下载后可任意编辑安全监控系统升级改造方案措施12024 年 4 月 19 日下载后可任意编辑云南东源泸西煤业有限公司云龙二号井安全监测监控升级改造方案一、概述 末国家煤矿安监局印发<安全监控系统升级改造技术方案>煤安监函〔 〕5 号文件,要求 底大型矿井、煤与瓦斯突出矿井的在用安全监控系统完成升级改造工作。同时<煤矿安全规程>( )对安全监控系统也提出了新的更高要求,提高安全监控系统在安全生产中的作用。随着矿井信息化建设的加快,各种系统建设的越来越多,井下干扰增多,使得安全监控系统稳定性受到影响,维护工作量不断增大,分析问题的难度逐步上升,也需要对安全监控系统进行升级改造,将更多的新技术应用到系统中,提高系统运行的稳定性。KJ90N 安全监控系统是重庆讨论院在 针对抗干扰送检的全新安全监控系统,利用工业以太网+总线传输平台,使系统在设备抗干扰、实时性、可靠性、稳定性、扩容接入能力、防护等级、数字化、数据分析应用、数据融合、新技术应用等方面技术水平进一步提升。同时系统经过 AQ6201- 对抗干扰(浪涌、静电、射频电磁场辐射、电快速瞬变脉冲群)要求等级,并取得”MA”认证。二、设计依据1） <煤矿安全规程> 22024 年 4 月 19 日下载后可任意编辑2） <安全监控系统升级改造>5 号文件3） <煤矿安全装备基本要求>4） <煤矿安全监控系统通用技术要求(AQ6201- )>5） <煤矿安全监控系统及监测仪器使用法律规范>AQ1029- 6） <低压电器外壳防护等级>GB4942.2三、升级改造要求及实现途径(逐条对应升级文件)1.1传输数字化在分站至中心站数字化传输的基础上,将传感器(模拟量)至分站升级为数字传输,实现安全监控系统的数字化,促进智能传感器进展。KJ90N 系统配套所有模拟量传感器均具有智能数字化传输功能,采纳 RS485/CAN 总线可选的方式。智能模拟量传感器具有类型、状态、故障自识别功能,调校状态识别提醒功能,对未根据规定时间调校的传感器进行识别并报警。 开关量根据附表进行选择性更换,尽量保持不变,假如客户需要更换为全数字化,我院也有对应的数字化产品。断电仪也是同客户沟通,假如客户需要数字化产品,我院也有对应产品,在资金不允许的情况下,临时不升级。32024 年 4 月 19 日下载后可任意编辑1.2增强抗电磁干扰能力安全监控系统及组成设备采纳抗干扰(EMC)技术设计,经过以下试验:地面设备 3 级静电抗扰度试验,评价等级为 A;2 级电磁辐射抗扰度试验,评价等级为 A;2 级脉冲群抗扰度试...
