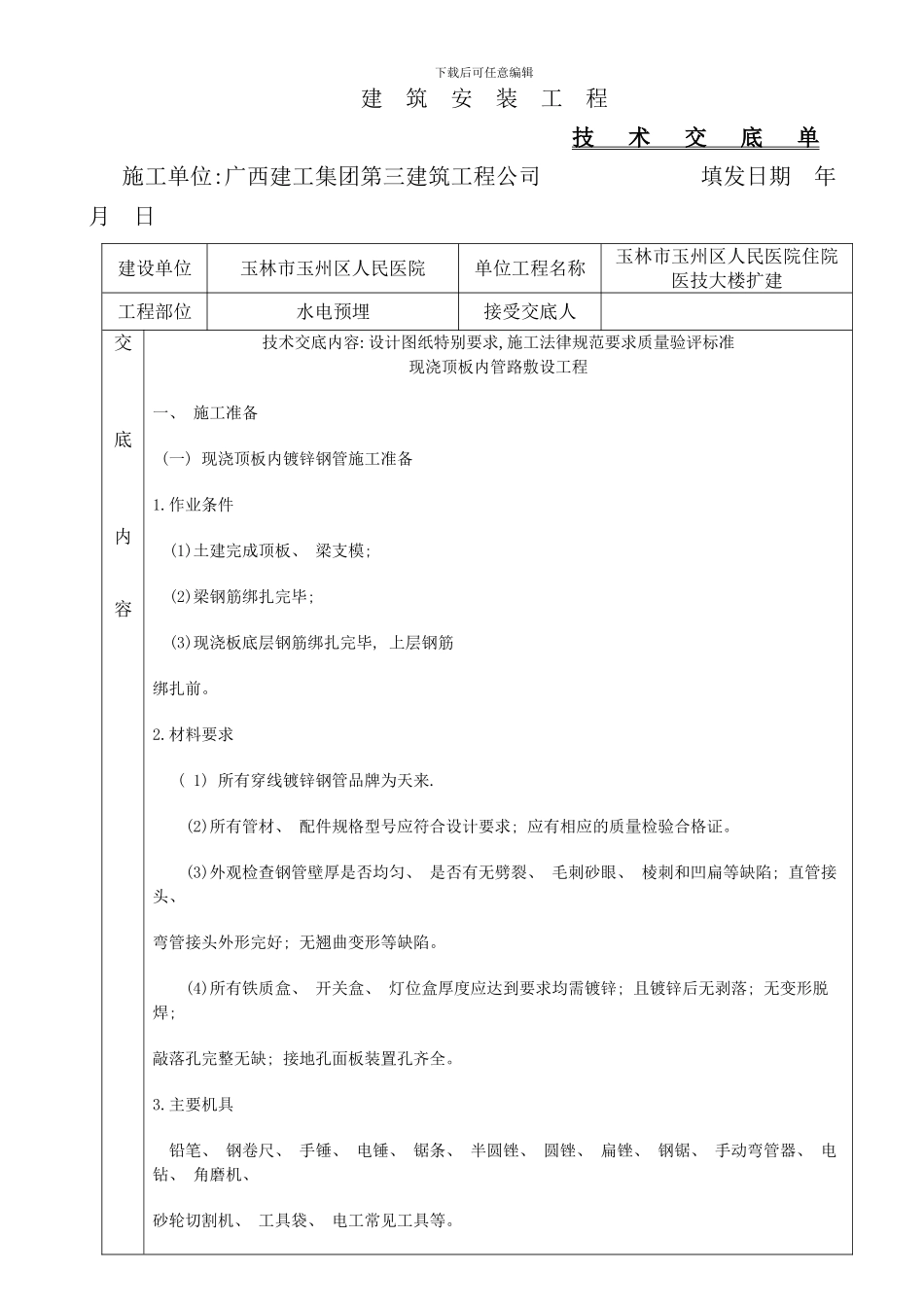

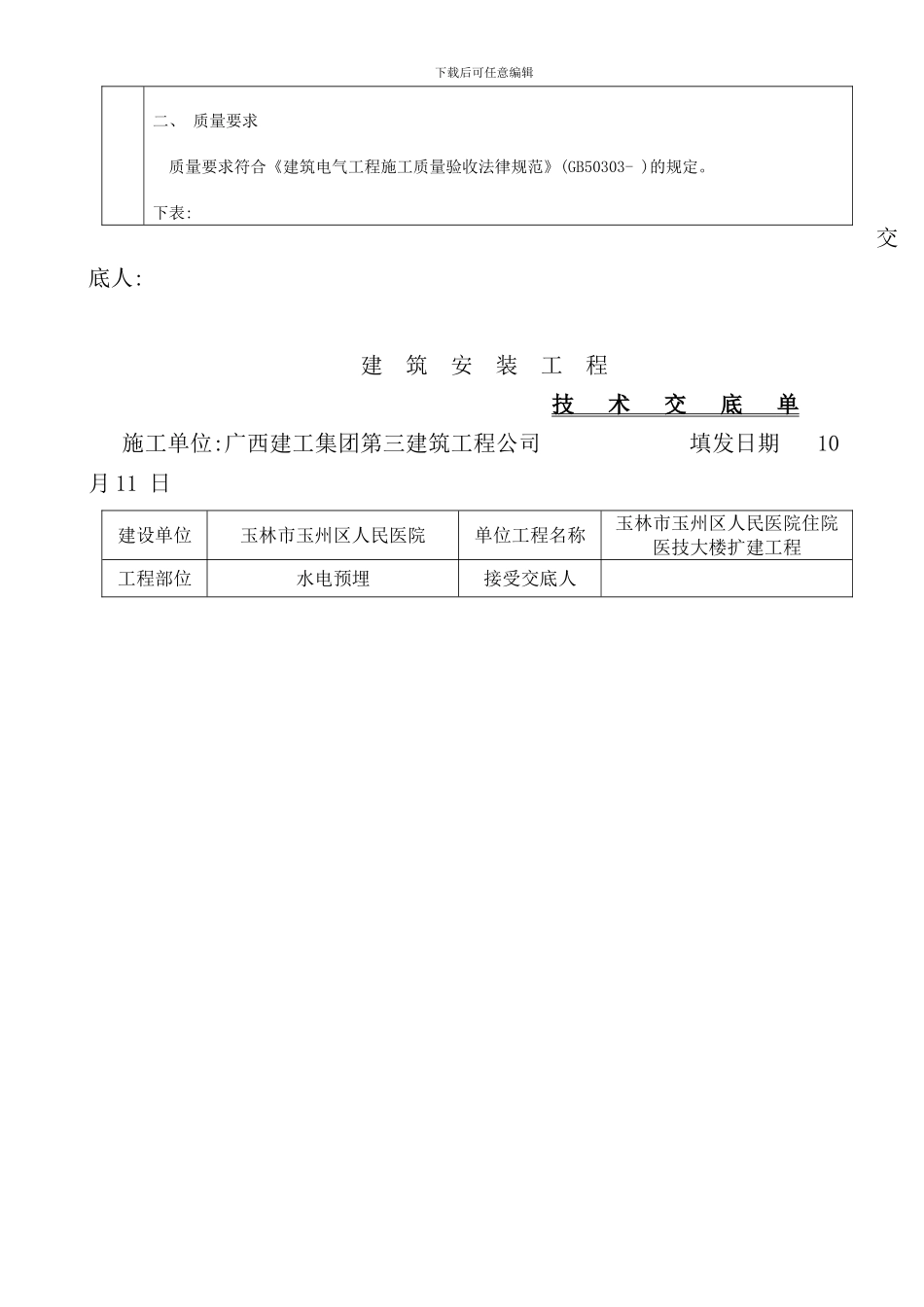

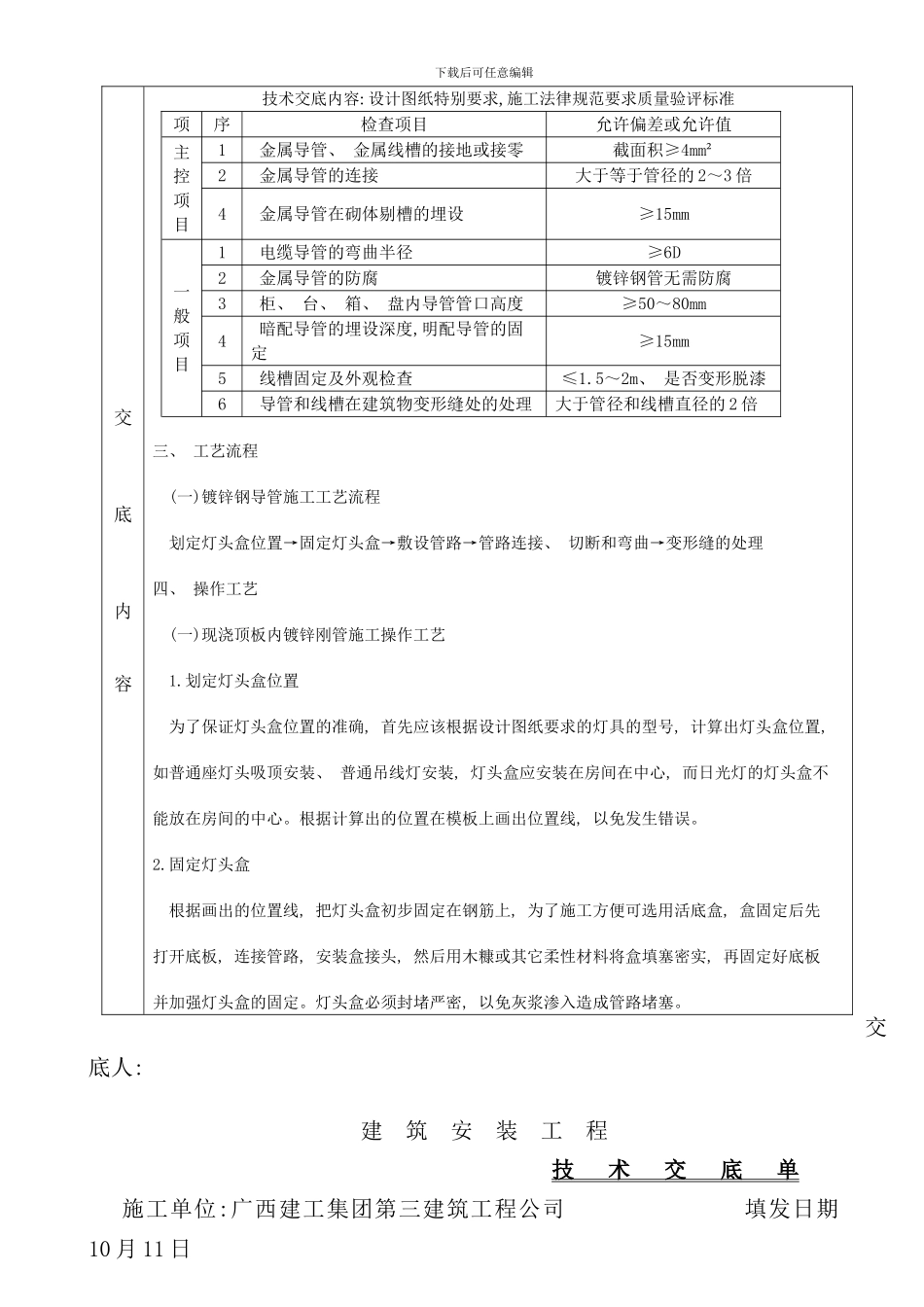

下载后可任意编辑建 筑 安 装 工 程技 术 交 底 单施工单位:广西建工集团第三建筑工程公司 填发日期 年 月 日建设单位玉林市玉州区人民医院单位工程名称玉林市玉州区人民医院住院医技大楼扩建工程部位水电预埋接受交底人交底内容技术交底内容: 设计图纸特别要求, 施工法律规范要求质量验评标准现浇顶板内管路敷设工程一、 施工准备 (一) 现浇顶板内镀锌钢管施工准备1.作业条件 (1)土建完成顶板、 梁支模; (2)梁钢筋绑扎完毕; (3)现浇板底层钢筋绑扎完毕, 上层钢筋绑扎前。2.材料要求 ( 1) 所有穿线镀锌钢管品牌为天来. (2)所有管材、 配件规格型号应符合设计要求; 应有相应的质量检验合格证。 (3)外观检查钢管壁厚是否均匀、 是否有无劈裂、 毛刺砂眼、 棱刺和凹扁等缺陷; 直管接头、 弯管接头外形完好; 无翘曲变形等缺陷。(4)所有铁质盒、 开关盒、 灯位盒厚度应达到要求均需镀锌; 且镀锌后无剥落; 无变形脱焊; 敲落孔完整无缺; 接地孔面板装置孔齐全。3.主要机具 铅笔、 钢卷尺、 手锤、 电锤、 锯条、 半圆锉、 圆锉、 扁锉、 钢锯、 手动弯管器、 电钻、 角磨机、 砂轮切割机、 工具袋、 电工常见工具等。下载后可任意编辑二、 质量要求 质量要求符合《建筑电气工程施工质量验收法律规范》(GB50303- )的规定。下表: 交底人: 建 筑 安 装 工 程技 术 交 底 单施工单位:广西建工集团第三建筑工程公司 填发日期 10月 11 日建设单位玉林市玉州区人民医院单位工程名称玉林市玉州区人民医院住院医技大楼扩建工程工程部位水电预埋接受交底人下载后可任意编辑交底内容技术交底内容: 设计图纸特别要求, 施工法律规范要求质量验评标准项序检查项目允许偏差或允许值主控项目1 金属导管、 金属线槽的接地或接零截面积≥4mm²2 金属导管的连接大于等于管径的 2～3 倍4 金属导管在砌体剔槽的埋设≥15mm一般项目1 电缆导管的弯曲半径≥6D2 金属导管的防腐镀锌钢管无需防腐3 柜、 台、 箱、 盘内导管管口高度≥50～80mm4 暗配导管的埋设深度,明配导管的固定≥15mm5 线槽固定及外观检查≤1.5～2m、 是否变形脱漆6 导管和线槽在建筑物变形缝处的处理大于管径和线槽直径的 2 倍三、 工艺流程 (一)镀锌钢导管施工工艺流程 划定灯头盒位置→固定灯头盒→敷设管路→管路连接、 切断和弯曲→变形缝的处理四、 操作工艺 (一)现浇顶板内镀锌刚管施工操作工艺 1....
