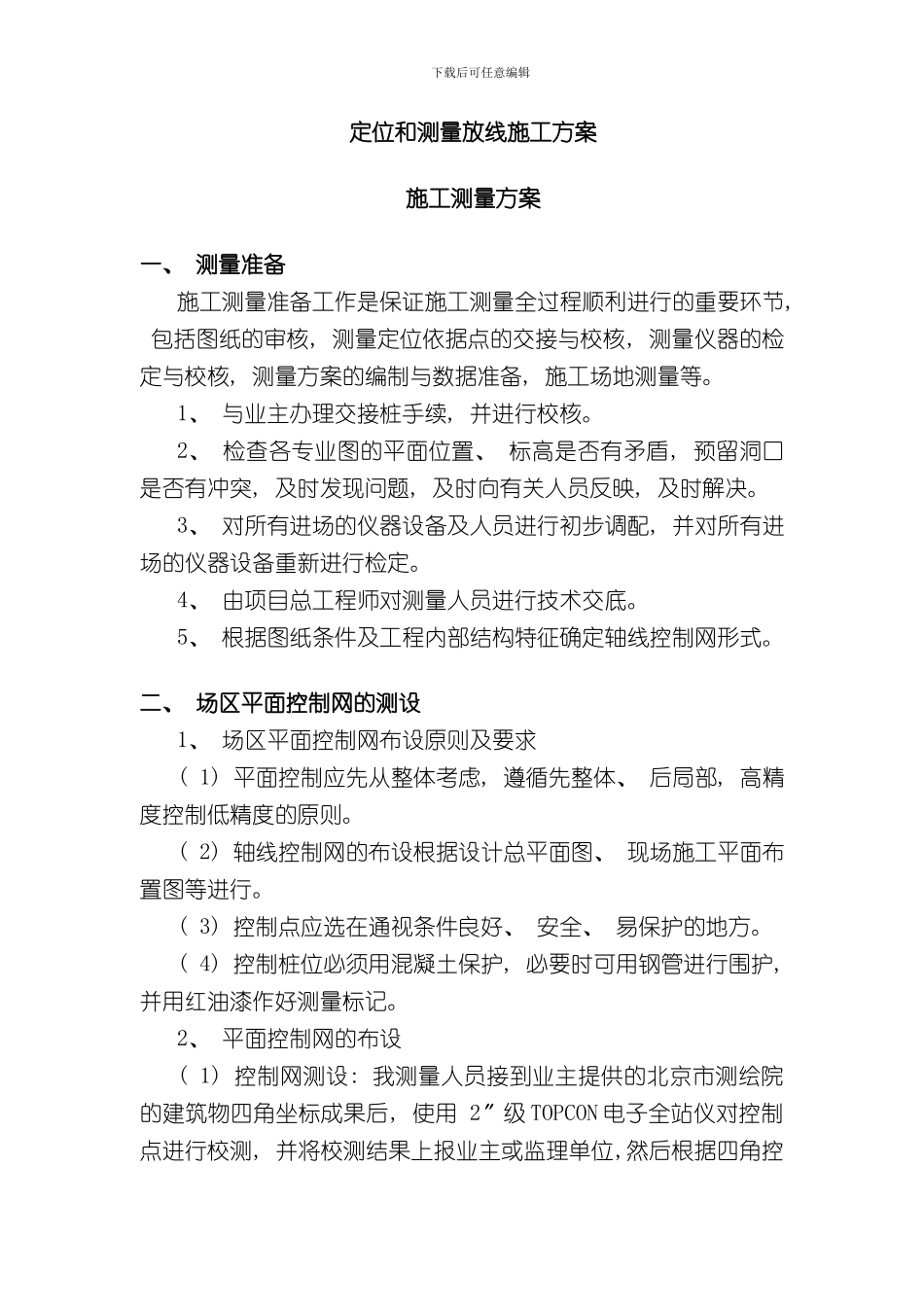

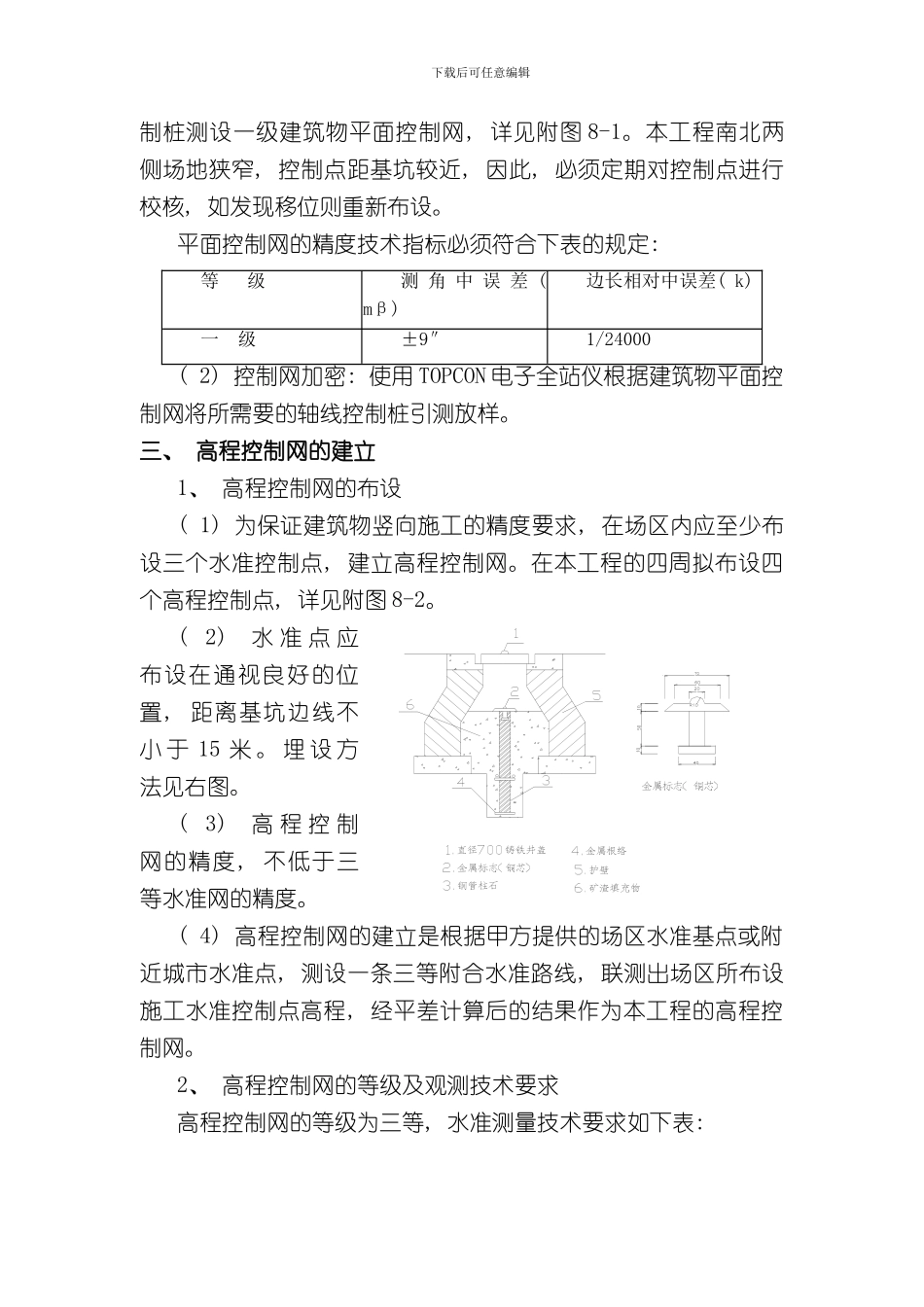

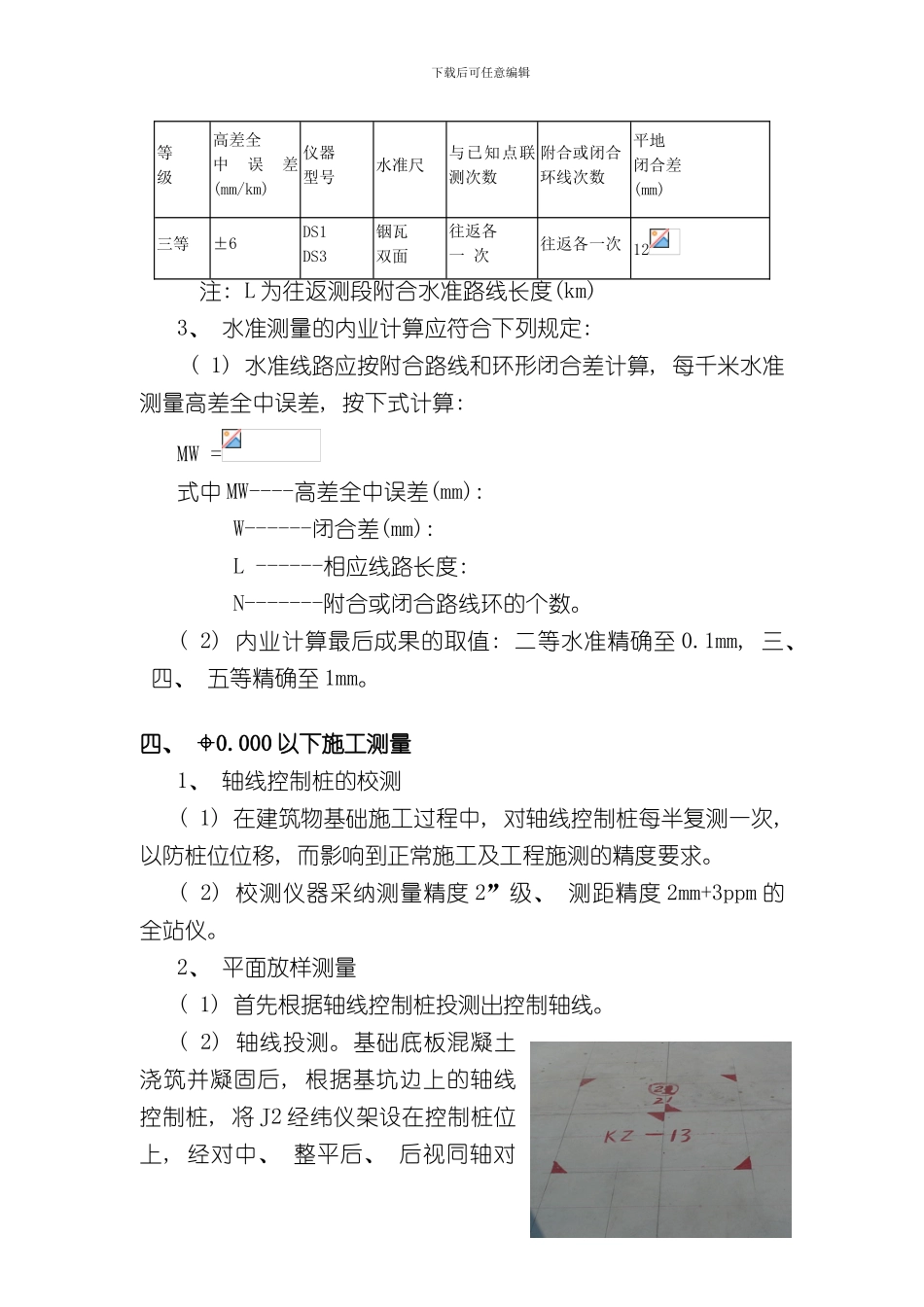

下载后可任意编辑 定位和测量放线施工方案 施工测量方案一、 测量准备施工测量准备工作是保证施工测量全过程顺利进行的重要环节, 包括图纸的审核, 测量定位依据点的交接与校核, 测量仪器的检定与校核, 测量方案的编制与数据准备, 施工场地测量等。1、 与业主办理交接桩手续, 并进行校核。2、 检查各专业图的平面位置、 标高是否有矛盾, 预留洞口是否有冲突, 及时发现问题, 及时向有关人员反映, 及时解决。3、 对所有进场的仪器设备及人员进行初步调配, 并对所有进场的仪器设备重新进行检定。4、 由项目总工程师对测量人员进行技术交底。5、 根据图纸条件及工程内部结构特征确定轴线控制网形式。二、 场区平面控制网的测设1、 场区平面控制网布设原则及要求( 1) 平面控制应先从整体考虑, 遵循先整体、 后局部, 高精度控制低精度的原则。( 2) 轴线控制网的布设根据设计总平面图、 现场施工平面布置图等进行。( 3) 控制点应选在通视条件良好、 安全、 易保护的地方。( 4) 控制桩位必须用混凝土保护, 必要时可用钢管进行围护, 并用红油漆作好测量标记。2、 平面控制网的布设( 1) 控制网测设: 我测量人员接到业主提供的北京市测绘院的建筑物四角坐标成果后, 使用 2″级 TOPCON 电子全站仪对控制点进行校测, 并将校测结果上报业主或监理单位,然后根据四角控下载后可任意编辑制桩测设一级建筑物平面控制网, 详见附图 8-1。本工程南北两侧场地狭窄, 控制点距基坑较近, 因此, 必须定期对控制点进行校核, 如发现移位则重新布设。平面控制网的精度技术指标必须符合下表的规定: 等 级测 角 中 误 差 ( mβ) 边长相对中误差( k) 一 级±9″1/24000( 2) 控制网加密: 使用 TOPCON 电子全站仪根据建筑物平面控制网将所需要的轴线控制桩引测放样。三、 高程控制网的建立1、 高程控制网的布设( 1) 为保证建筑物竖向施工的精度要求, 在场区内应至少布设三个水准控制点, 建立高程控制网。在本工程的四周拟布设四个高程控制点, 详见附图 8-2。( 2) 水 准 点 应布设在通视良好的位置, 距离基坑边线不小 于 15 米 。 埋 设 方法见右图。( 3) 高 程 控 制网的精度, 不低于三等水准网的精度。( 4) 高程控制网的建立是根据甲方提供的场区水准基点或附近城市水准点, 测设一条三等附合水准路线, 联测出场区所布设施工水准控制点高程, 经平差计算后的结果作为本工程的高...
