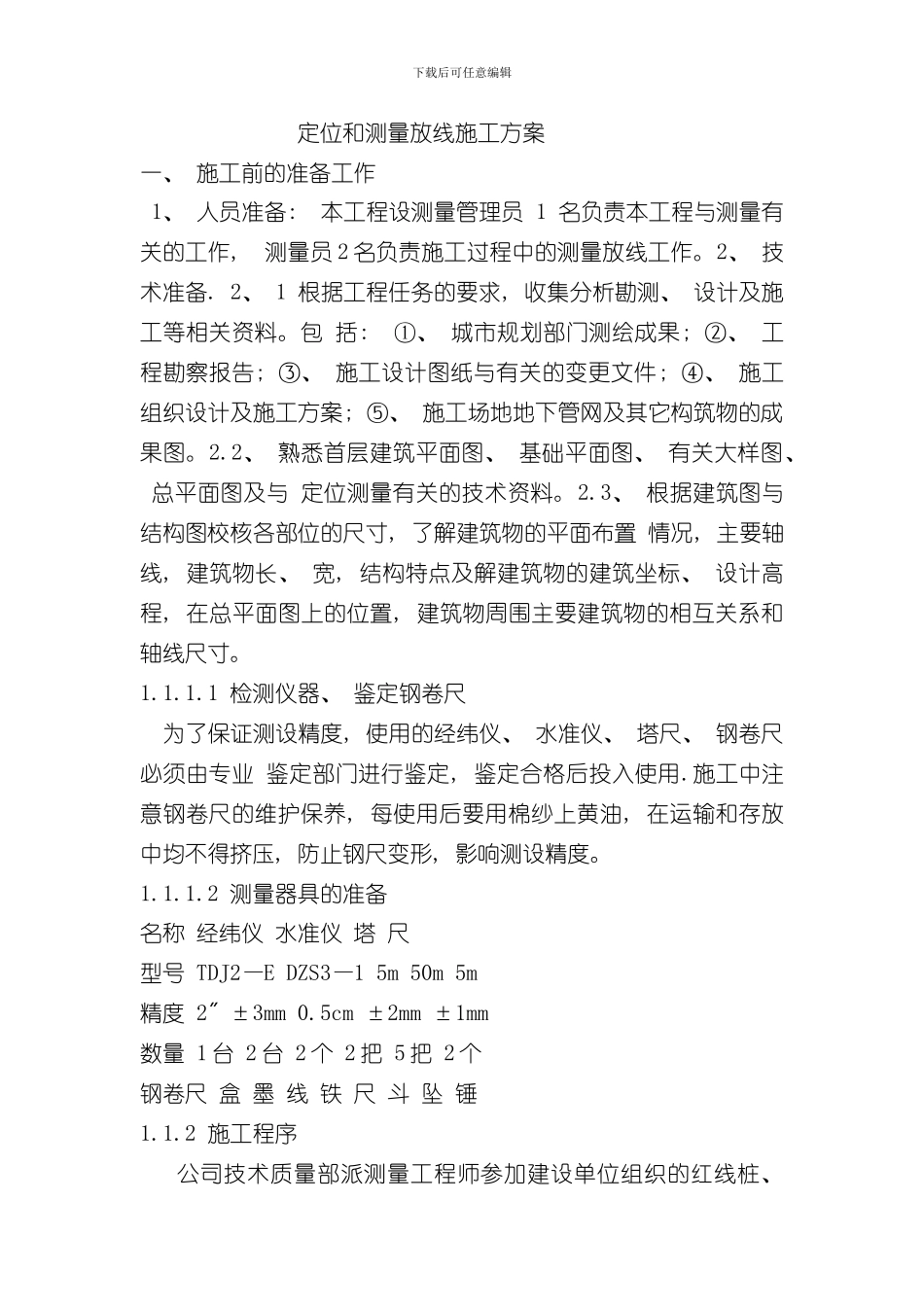

下载后可任意编辑定位和测量放线施工方案一、 施工前的准备工作 1、 人员准备: 本工程设测量管理员 1 名负责本工程与测量有关的工作, 测量员 2 名负责施工过程中的测量放线工作。2、 技术准备. 2、 1 根据工程任务的要求, 收集分析勘测、 设计及施工等相关资料。包 括: ①、 城市规划部门测绘成果; ②、 工程勘察报告; ③、 施工设计图纸与有关的变更文件; ④、 施工组织设计及施工方案; ⑤、 施工场地地下管网及其它构筑物的成果图。2.2、 熟悉首层建筑平面图、 基础平面图、 有关大样图、 总平面图及与 定位测量有关的技术资料。2.3、 根据建筑图与结构图校核各部位的尺寸, 了解建筑物的平面布置 情况, 主要轴线, 建筑物长、 宽, 结构特点及解建筑物的建筑坐标、 设计高程, 在总平面图上的位置, 建筑物周围主要建筑物的相互关系和轴线尺寸。1.1.1.1 检测仪器、 鉴定钢卷尺 为了保证测设精度, 使用的经纬仪、 水准仪、 塔尺、 钢卷尺必须由专业 鉴定部门进行鉴定, 鉴定合格后投入使用.施工中注意钢卷尺的维护保养, 每使用后要用棉纱上黄油, 在运输和存放中均不得挤压, 防止钢尺变形, 影响测设精度。1.1.1.2 测量器具的准备名称 经纬仪 水准仪 塔 尺型号 TDJ2—E DZS3—1 5m 50m 5m精度 2 ±3mm 0.5cm ±2mm ±1mm˝数量 1 台 2 台 2 个 2 把 5 把 2 个钢卷尺 盒 墨 线 铁 尺 斗 坠 锤1.1.2 施工程序 公司技术质量部派测量工程师参加建设单位组织的红线桩、 下载后可任意编辑水准点的交接工作, 并将结果交于项目测量员。对建设单位交桩点进行复测, 确定无误后引测出平面控制网, 并报公司技术质量部派测量工程师验收。根据土方开挖方案确定基坑开挖线, 报公司技术质量部复测, 复测合格后报监理单位验收, 合格后进行土方开挖。1.1.3 主要施工方法 1.1.3.1平面控制网测设 1、 轴线控制网的测设 根据测绘院或甲方提供的定位依据, 验收无误后接桩, 然后根据定位依 据桩用直角坐标法或极坐标法做井字控制桩; 做好以后将控制桩四周砌砖浇筑混凝土, 采纳全站仪进行复测, 并根据定位依据点单项工程引测 3 个场区控制点, 要求埋深 1.5m, 用混凝土浇注并以钢柱标记。再用脚手架防护好, 并做好警示标记以防破坏。2、 场地标高引测: 根据测绘院或甲方提供的水准点向现场引测设计标高和轴线高程控制点。1.1.3.2基坑开挖放线根据场地轴线...
