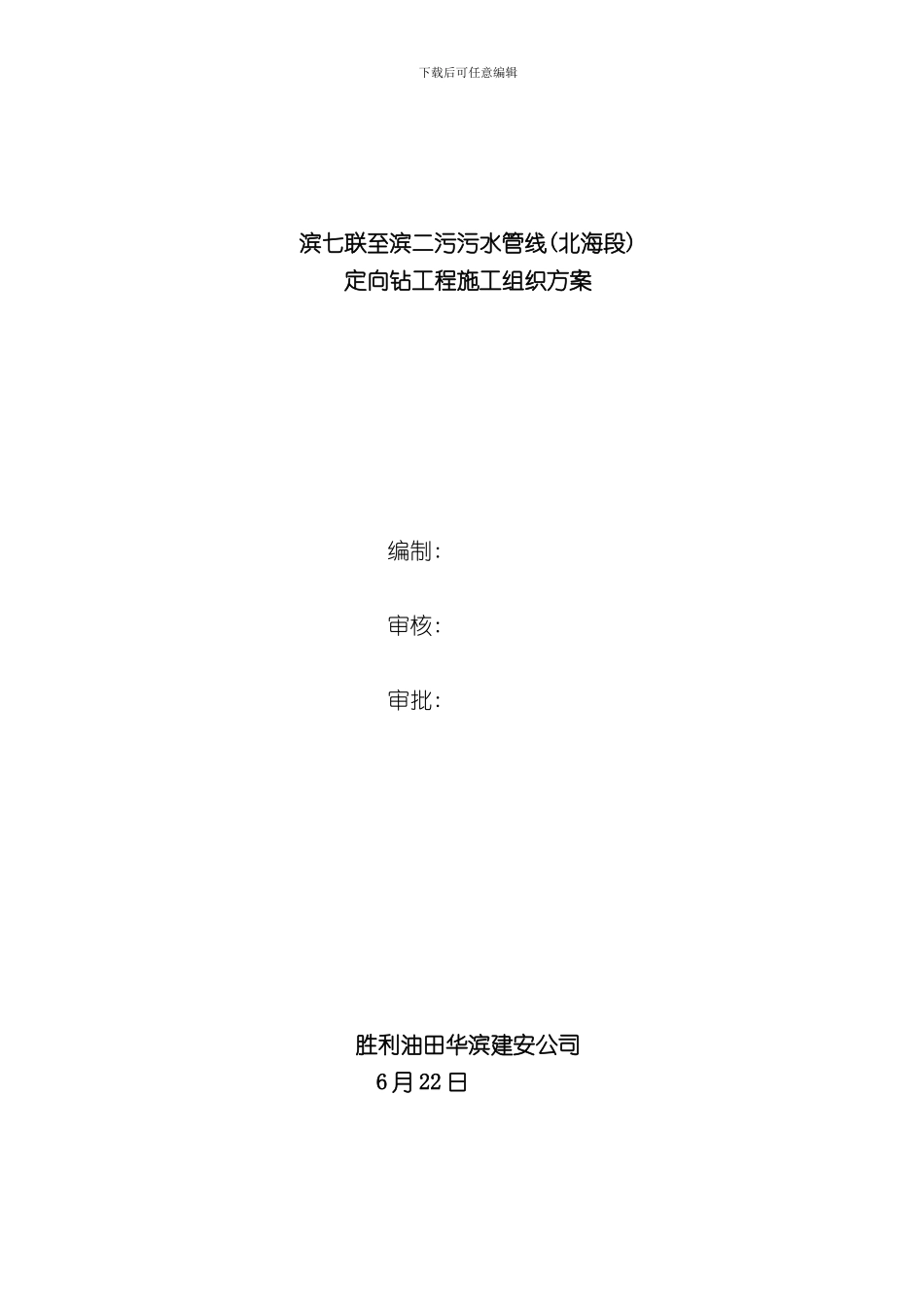

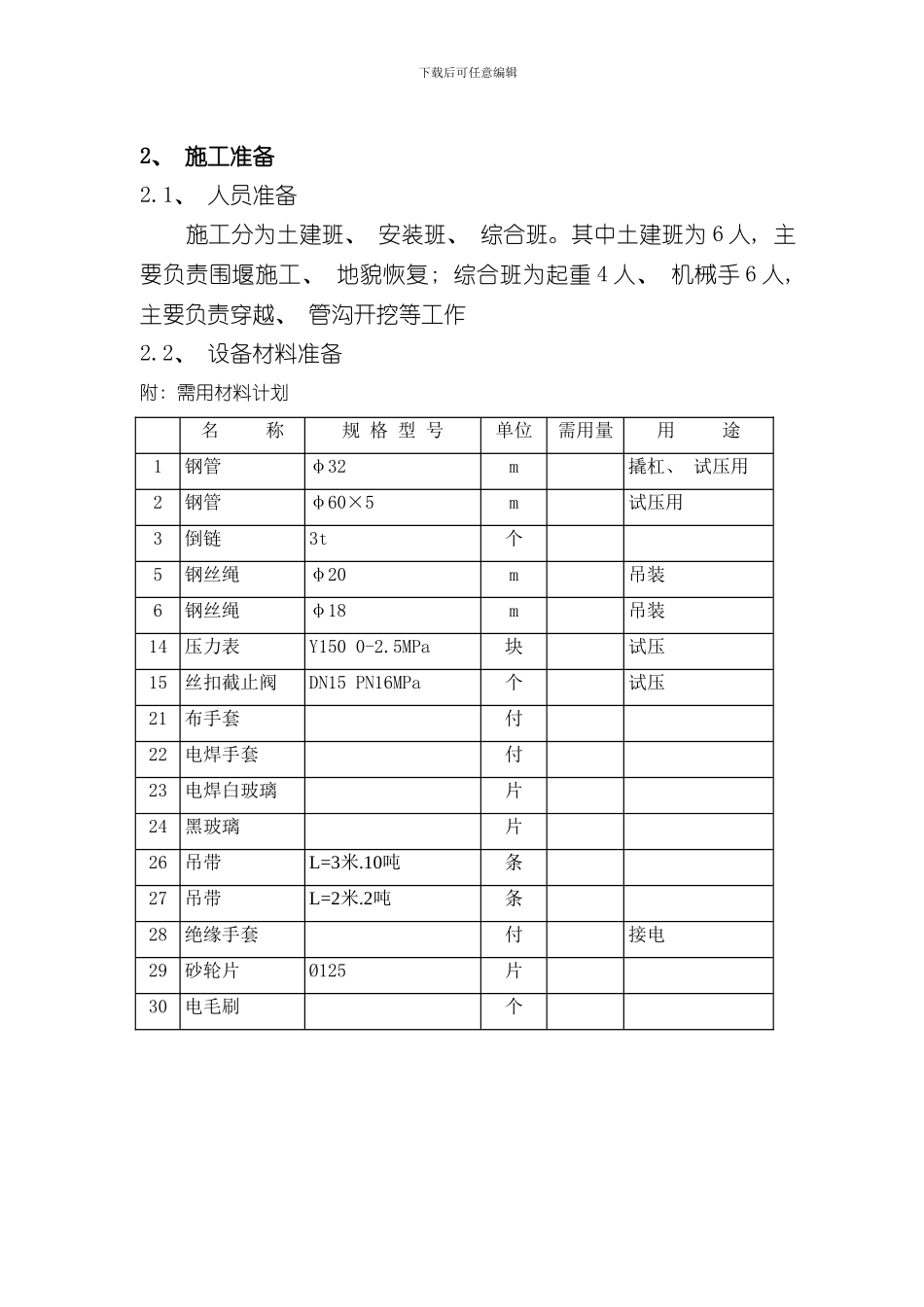

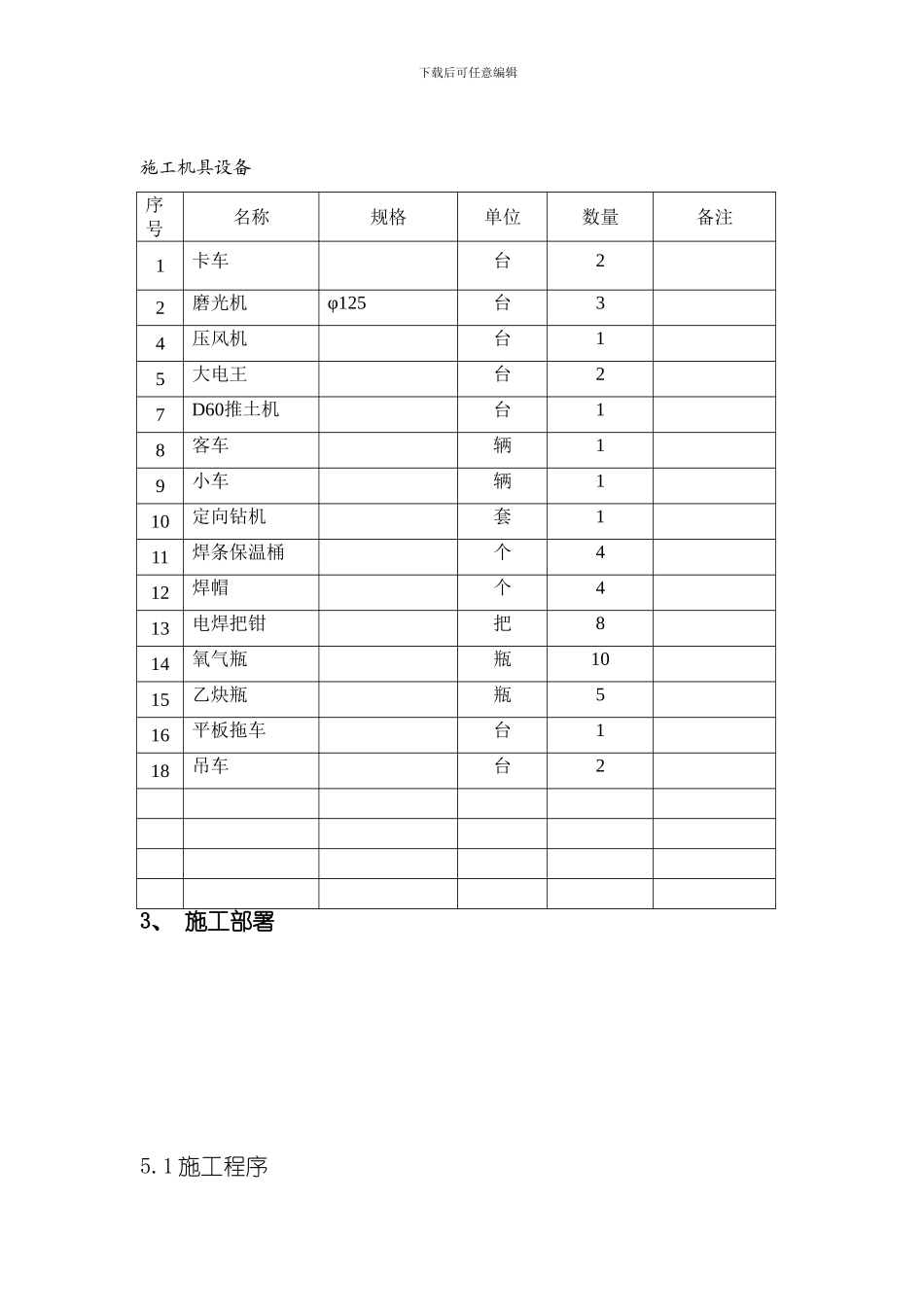

下载后可任意编辑滨七联至滨二污污水管线(北海段)定向钻工程施工组织方案 编制: 审核: 审批: 胜利油田华滨建安公司 6 月 22 日 下载后可任意编辑2、 施工准备2.1、 人员准备 施工分为土建班、 安装班、 综合班。其中土建班为 6 人, 主要负责围堰施工、 地貌恢复; 综合班为起重 4 人、 机械手 6 人, 主要负责穿越、 管沟开挖等工作2.2、 设备材料准备附: 需用材料计划名 称规 格 型 号单位需用量用 途1钢管φ32m撬杠、 试压用2钢管φ60×5m试压用3倒链3t个5钢丝绳φ20m吊装6钢丝绳φ18m吊装14压力表Y150 0-2.5MPa块试压15丝扣截止阀DN15 PN16MPa个试压21布手套付22电焊手套付23电焊白玻璃片24黑玻璃片26吊带L=3米.10吨条27吊带L=2米.2吨条28绝缘手套付接电29砂轮片Ø125片30电毛刷个下载后可任意编辑施工机具设备序号名称规格单位数量备注1卡车台22磨光机φ125 台34压风机台15大电王台27D60推土机台18客车辆19小车辆110定向钻机套111焊条保温桶个412焊帽个413电焊把钳把814氧气瓶瓶1015乙炔瓶瓶516平板拖车台118吊车台23、 施工部署5.1 施工程序下载后可任意编辑5.3 定向钻施工方案5.3.1 定向钻施工程序5.2.1 测量放线●测量; 根据设计交底与施工图纸放出钻机场地控制线和设备摆放位置, 确保钻机中心线与入土点、 出土点成一条直线。① 依据线路平面、 设计控制桩、 水准标桩进行测量放线。采纳GPS 定位, 全站仪测量; ② 管道焊接预制作业带宽 10 米, 用白石灰将边线划出, 焊接作业带长 450 米。测量放线施工作业带开拓钻机进场便道修筑钻机场地铺垫地锚坑、 泥浆池开挖地 锚 安 装钻机及配套设备就位测量控向参数钻 机 试 钻钻 导 向 孔预 扩 孔扩 孔 回 拖泥浆处理运 管布 管组 焊 及 检 测补 口 补 伤试 压通 球 扫 线地貌恢复回 拖 前 准 备下载后可任意编辑5.2.2 施工作业带清理●施工作业带需在放线、 办理征( 占) 地后办理手续, 并在业主或监理单位会同地方政府有关部门对施工作业带内地上、 地下各种建( 构) 筑物和植( 作) 物、 林木等进行清点造册后进行。施工作业带宽度原则上不得超出, 特别地段需增宽要经过业主批准。● 施 工 作 业 带 尺 寸 的 确 定 : 出 土 点 焊 接 场 地 的 作 业 带 为450m×10m。●用 D60 推土机清理和平整施工作业带时, 要保护线路控制桩, 如有损坏立即补桩恢复; 施工作...
