定向钻拉管施工方案样本

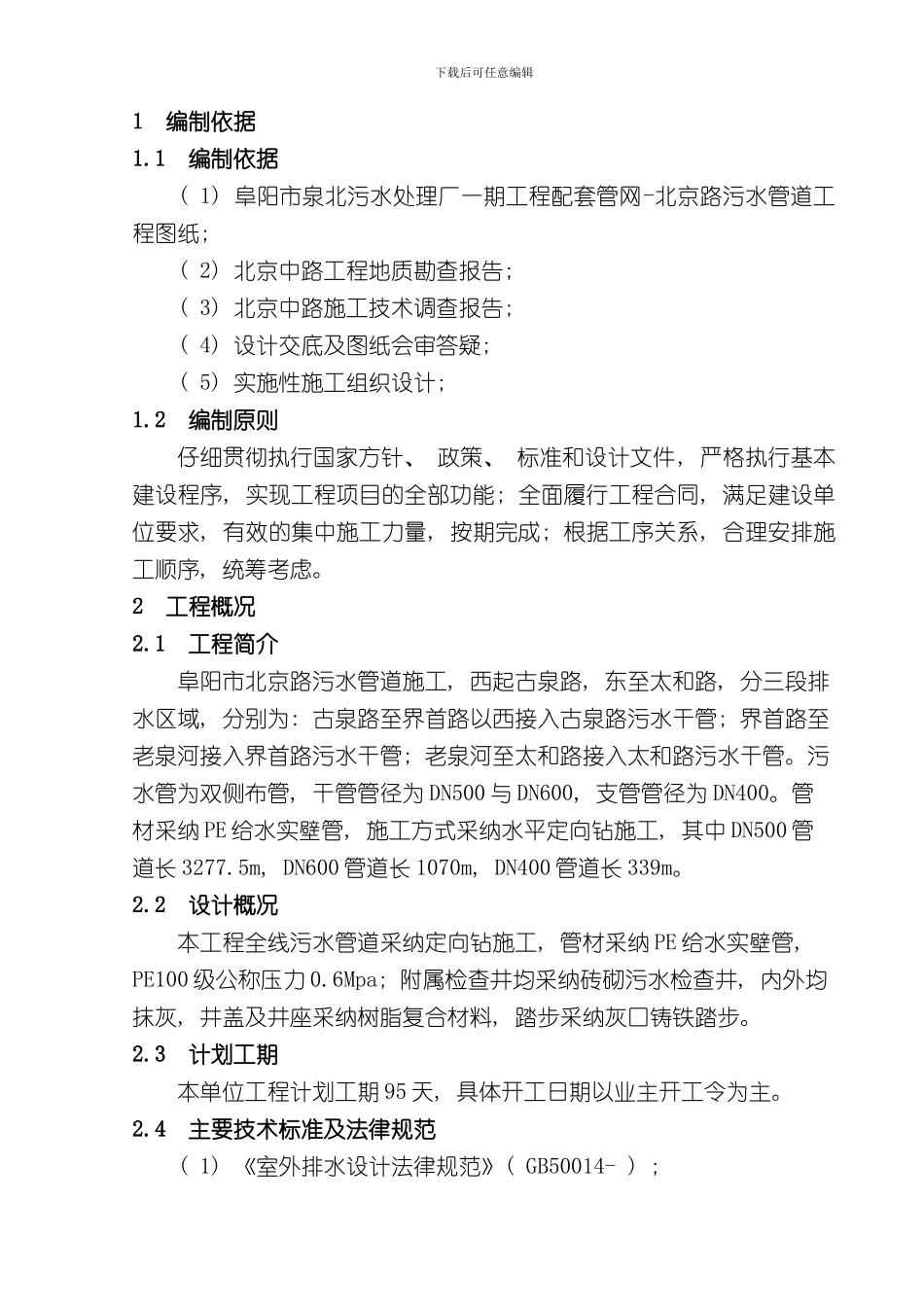

下载后可任意编辑1 编制依据1.1 编制依据( 1) 阜阳市泉北污水处理厂一期工程配套管网-北京路污水管道工程图纸; ( 2) 北京中路工程地质勘查报告; ( 3) 北京中路施工技术调查报告; ( 4) 设计交底及图纸会审答疑; ( 5) 实施性施工组织设计; 1.2 编制原则仔细贯彻执行国家方针、 政策、 标准和设计文件, 严格执行基本建设程序, 实现工程项目的全部功能; 全面履行工程合同, 满足建设单位要求, 有效的集中施工力量, 按期完成; 根据工序关系, 合理安排施工顺序, 统筹考虑。2 工程概况2.1 工程简介阜阳市北京路污水管道施工, 西起古泉路, 东至太和路, 分三段排水区域, 分别为: 古泉路至界首路以西接入古泉路污水干管; 界首路至老泉河接入界首路污水干管; 老泉河至太和路接入太和路污水干管。污水管为双侧布管, 干管管径为 DN500 与 DN600, 支管管径为 DN400。管材采纳 PE 给水实壁管, 施工方式采纳水平定向钻施工, 其中 DN500 管道长 3277.5m, DN600 管道长 1070m, DN400 管道长 339m。2.2 设计概况本工程全线污水管道采纳定向钻施工, 管材采纳 PE 给水实壁管, PE100 级公称压力 0.6Mpa; 附属检查井均采纳砖砌污水检查井, 内外均抹灰, 井盖及井座采纳树脂复合材料, 踏步采纳灰口铸铁踏步。2.3 计划工期本单位工程计划工期 95 天, 具体开工日期以业主开工令为主。2.4 主要技术标准及法律规范( 1) 《室外排水设计法律规范》( GB50014- ) ; 下载后可任意编辑( 2) 《给水排水管道工程施工及验收法律规范》( GB50268- ) ; ( 3) 《给水排水工程管道结构设计法律规范》( GB50332- ) ; ( 4) 《埋地用聚乙烯( PE) 结构壁管道系统-聚乙烯缠绕结构壁管材》( GB/T 19472.2- ) ; ( 5) 《埋地聚乙烯排水管道工程技术规程》( CECS164: ) ; ( 6) 《水平定向钻进管线铺设工程技术法律规范》; ( 7) 《埋地聚乙烯给水管道工程技术规程》( CJJ101- ) ; ( 8) 《给水用( PE) 聚乙烯管材》( GB/T 13663- ) ; ( 9) 《给水排水管道工程施工及验收法律规范》GB50268- ; 2.5 自然条件2.5.1 地形地貌拟建场地位于阜阳市城区西北部, 微地貌单元属老泉河漫滩, 现场地地形略有起伏, 现有道路两侧原有多条水沟及池塘, 现在均为绿化带和人行道, 孔口高程( 黄海高程) 为 28.17～31.76 米, 高差 3.59 米。2.5.2 地基土层构成及特征根据钻探...
