室内移动式操作平台施工方案样本

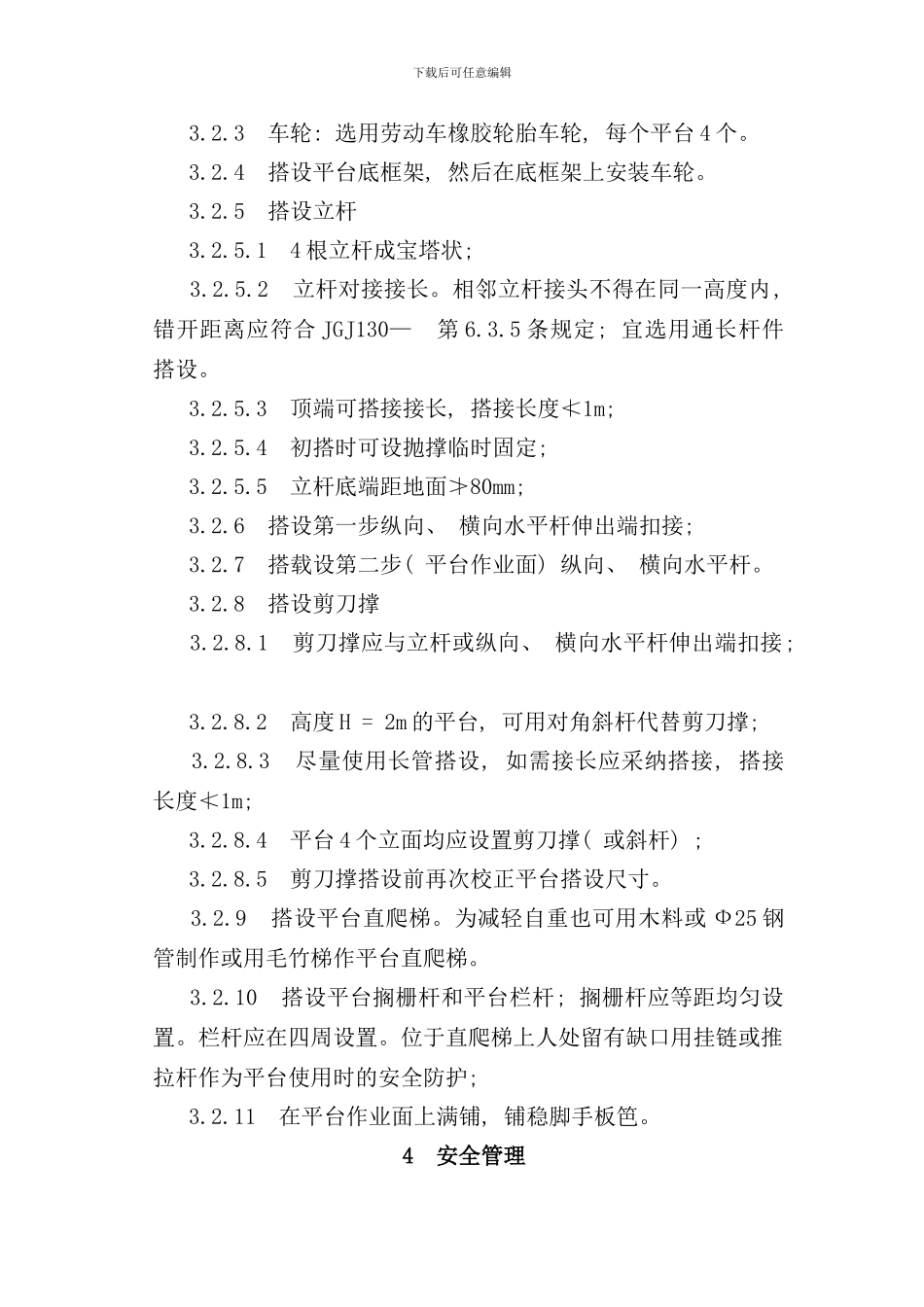

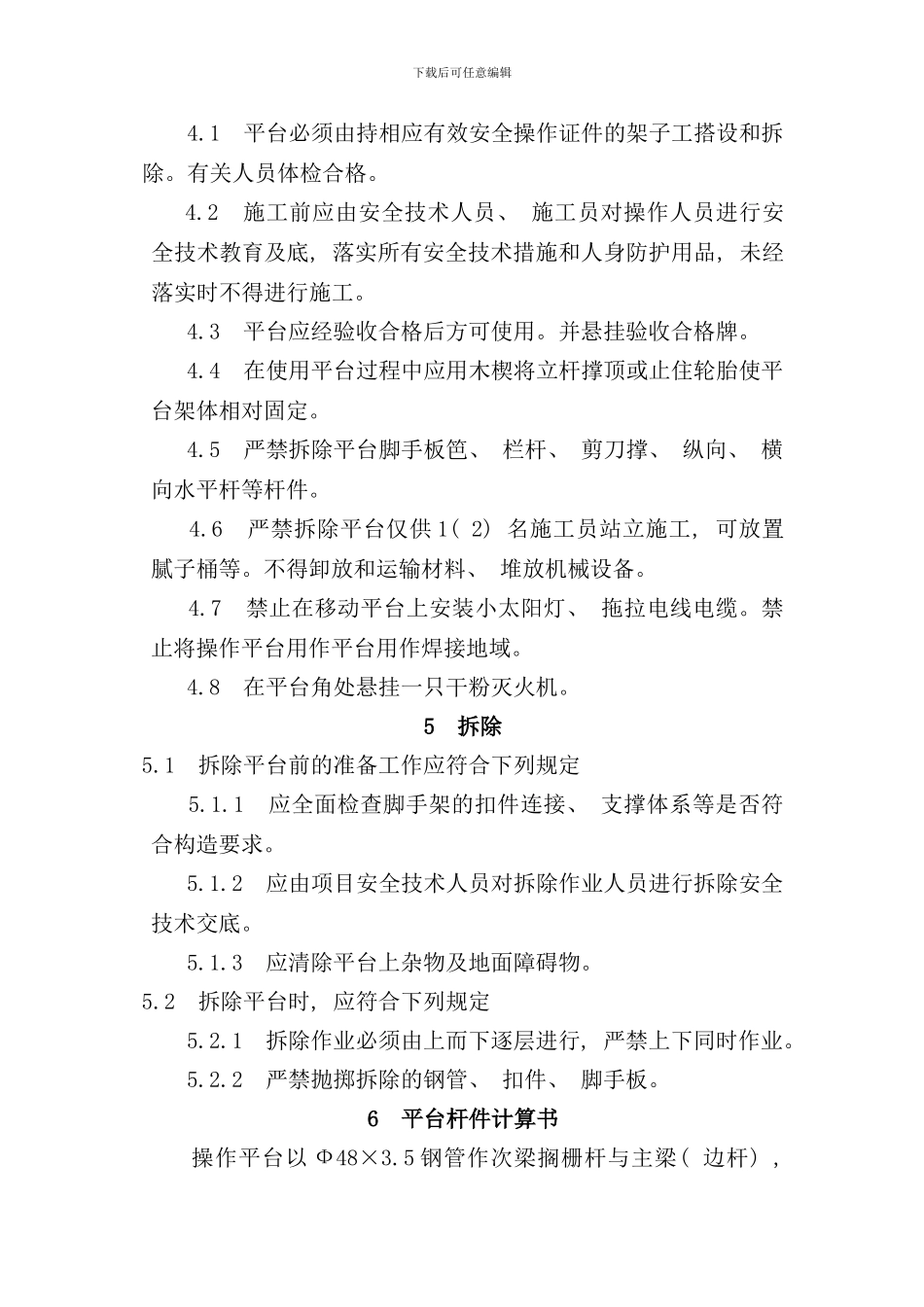

下载后可任意编辑室内移动式操作平台施工方案( 钢管扣件式) 1 工程概况 上海中盐嘉青盐业有限公司库房办公楼工程底层高 4.2m, 二层净高 4.2m, 因装饰批腻子及水电安装施工需要 , 拟采纳Ф48×3.5 钢管搭设移动式操作平台 8 个。2 编制依据2.1 JGJ80—91 建筑施工高处作业安全技术法律规范。2.2 JGJ130— 建筑施工扣件式钢管脚手架安全技术法律规范。2.3 建设部 建质[ ]82 号 建筑工程防高处坠落事故若干规定。3 搭设技术与工序3.1 搭设尺寸 3.1.1 搭设高度:(1)H = 3m 3.1.2 平台面积:(1)3.0m×1.5m 3.1.3 搁栅杆间距:350～400mm 3.1.4 爬梯踏杆间距: = 400m 3.1.5 栏杆高度: 1.1m 0.5mm 3.1.6 脚手板: (1)竹笆 (2)九夹大板 (3)δ=30mm 木脚手板、 b(宽) = 200mm3.2 平台搭设 3.2.1 对拟用的钢管、 扣件、 脚手板等材料进行检查、 验收、 合格者使用。 3.2.2 按附图搭设。下载后可任意编辑 3.2.3 车轮: 选用劳动车橡胶轮胎车轮, 每个平台 4 个。 3.2.4 搭设平台底框架, 然后在底框架上安装车轮。 3.2.5 搭设立杆 3.2.5.1 4 根立杆成宝塔状; 3.2.5.2 立杆对接接长。相邻立杆接头不得在同一高度内, 错开距离应符合 JGJ130— 第 6.3.5 条规定; 宜选用通长杆件搭设。 3.2.5.3 顶端可搭接接长, 搭接长度≮1m; 3.2.5.4 初搭时可设抛撑临时固定; 3.2.5.5 立杆底端距地面≯80mm; 3.2.6 搭设第一步纵向、 横向水平杆伸出端扣接; 3.2.7 搭载设第二步( 平台作业面) 纵向、 横向水平杆。 3.2.8 搭设剪刀撑 3.2.8.1 剪刀撑应与立杆或纵向、 横向水平杆伸出端扣接; 3.2.8.2 高度 H = 2m 的平台, 可用对角斜杆代替剪刀撑; 3.2.8.3 尽量使用长管搭设, 如需接长应采纳搭接, 搭接长度≮1m; 3.2.8.4 平台 4 个立面均应设置剪刀撑( 或斜杆) ; 3.2.8.5 剪刀撑搭设前再次校正平台搭设尺寸。 3.2.9 搭设平台直爬梯。为减轻自重也可用木料或 Ф25 钢管制作或用毛竹梯作平台直爬梯。 3.2.10 搭设平台搁栅杆和平台栏杆; 搁栅杆应等距均匀设置。栏杆应在四周设置。位于直爬梯上人处留有缺口用挂链或推拉杆作为平台使用时的安全防护; 3.2.11 在平台作业面上满铺, 铺稳脚手板笆。4 安全管理下载后可任意编辑4.1 平台必须由持相应有效安全操作证件的架子工搭设和拆除。有关人员体检合格。4.2 施工前应由安全技术人员、 施工员对操作人员...
