室内采暖工程施工方案样本

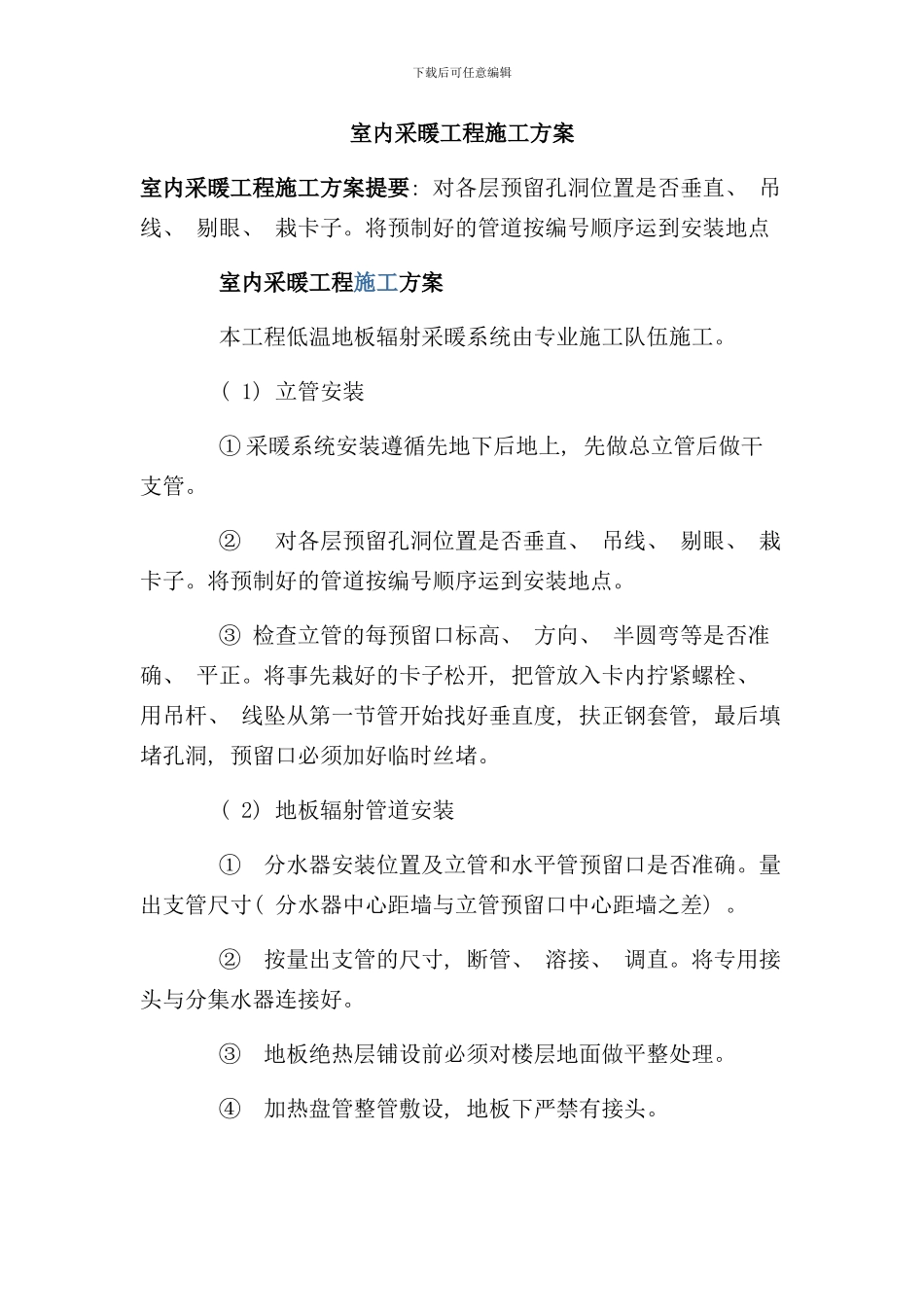

下载后可任意编辑室内采暖工程施工方案室内采暖工程施工方案提要: 对各层预留孔洞位置是否垂直、 吊线、 剔眼、 栽卡子。将预制好的管道按编号顺序运到安装地点 室内采暖工程施工方案 本工程低温地板辐射采暖系统由专业施工队伍施工。 ( 1) 立管安装 ① 采暖系统安装遵循先地下后地上, 先做总立管后做干支管。 ② 对各层预留孔洞位置是否垂直、 吊线、 剔眼、 栽卡子。将预制好的管道按编号顺序运到安装地点。 ③ 检查立管的每预留口标高、 方向、 半圆弯等是否准确、 平正。将事先栽好的卡子松开, 把管放入卡内拧紧螺栓、 用吊杆、 线坠从第一节管开始找好垂直度, 扶正钢套管, 最后填堵孔洞, 预留口必须加好临时丝堵。 ( 2) 地板辐射管道安装 ① 分水器安装位置及立管和水平管预留口是否准确。量出支管尺寸( 分水器中心距墙与立管预留口中心距墙之差) 。 ② 按量出支管的尺寸, 断管、 溶接、 调直。将专用接头与分集水器连接好。 ③ 地板绝热层铺设前必须对楼层地面做平整处理。 ④ 加热盘管整管敷设, 地板下严禁有接头。下载后可任意编辑 ⑤ 穿墙处管道要设套管保护, 盘管连接分水器出地面处及局部管道密集处设 1.0×50×50mm 的防裂钢丝网。 ⑥ 填充层混凝土采纳豆石混凝土标号 C20, 厚度 50mm, 豆石粒径不大于 12mm; 地板供暖面积超过 30m2 或长边超过 6m 时, 设置间距不大于 6m 且宽度不小于 5mm 的伸缩缝; 加热管伸缩缝设￠25 的聚氯乙烯软套管, 长度不小于 100mm。 ⑦ 为防止墙体的传热以及方便混凝土的伸缩, 浇注填充层混凝土时, 在墙体四周加放填充保温材料聚苯板。 ( 3) 系统水压试验与冲洗 ① 系统全部安装完成, 经检查无误后, 即可进行水压试验, 试验压力分别为: 中区 1.1MPa, 高区 1.4 MPa。 ② 填充层混凝土施工前对加热管进行试压, 试验压力为 1.5MPa, 填充层施工及养护初期 48 小时以内, 加热盘管保持试验压力。 ③ 系统水压试验合格后, 即可进行系统冲洗。 ④ 本系统冲洗介质采纳自来水, 冲洗流速不小于 3m/s,经连续重复冲洗, 出口水的颜色、 透明度与入口处水的颜色基本一致, 冲洗方可结束。 ⑤ 经试压和冲洗合格后, 系统进行试运行和调试, 以使各环路流量分配符合设计要求。 ( 4) 管道保温下载后可任意编辑 管道保温: 地沟及暗装管道要保温, 采纳 δ=50mm 厚岩棉管壳外缠玻璃丝布, 再刷调合漆二遍。...
