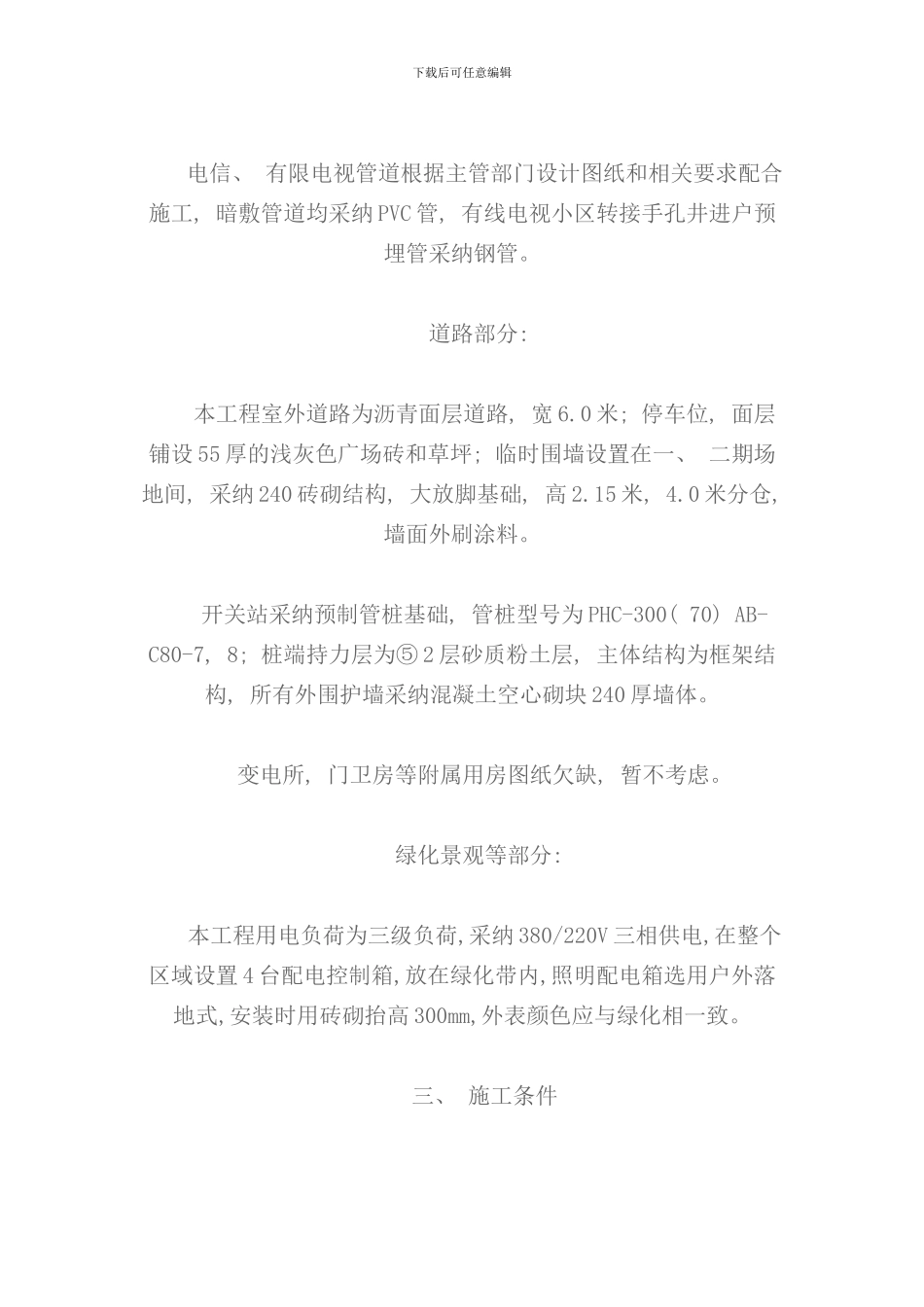

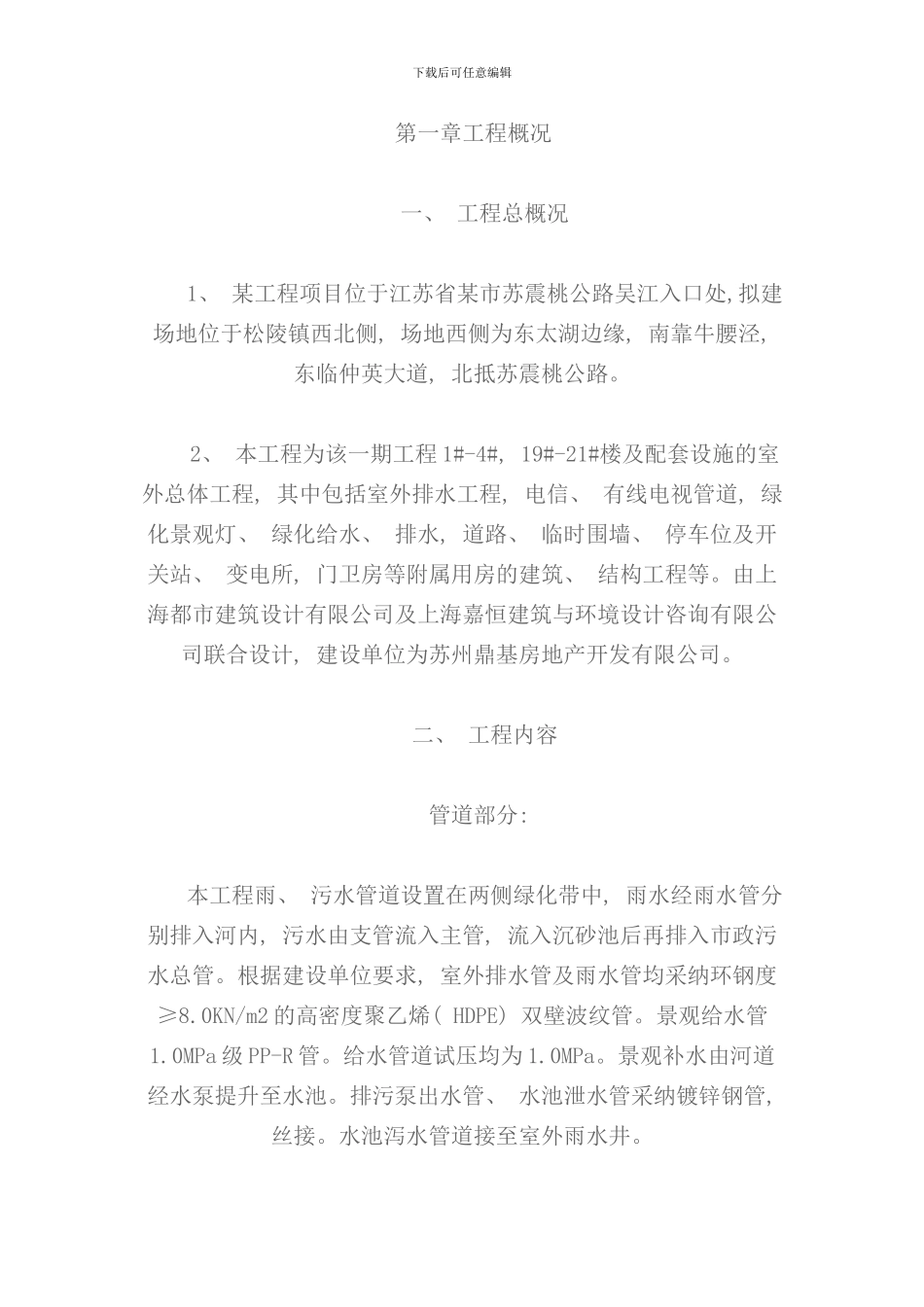

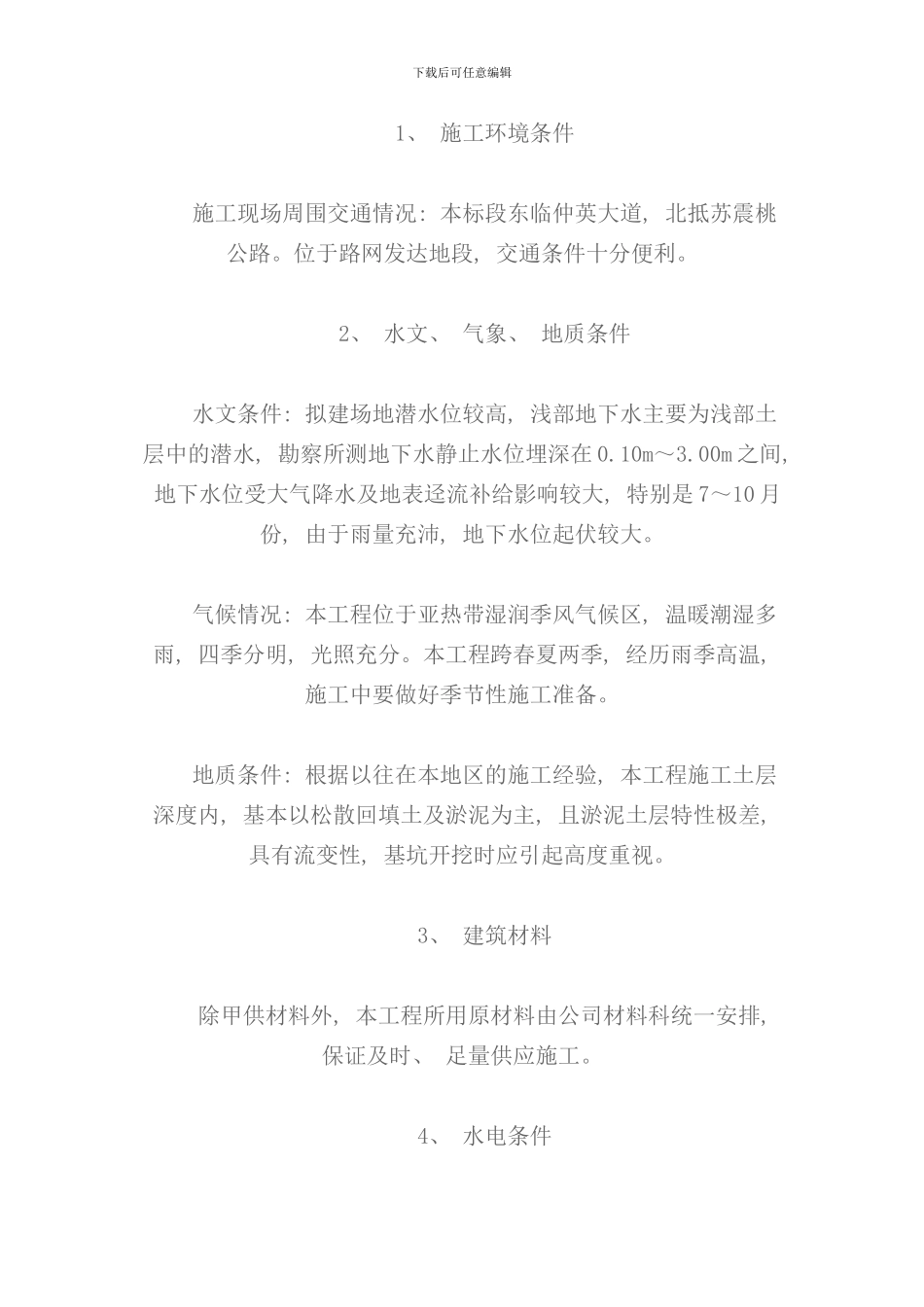

下载后可任意编辑 第一章工程概况 一、 工程总概况 1、 某工程项目位于江苏省某市苏震桃公路吴江入口处,拟建场地位于松陵镇西北侧, 场地西侧为东太湖边缘, 南靠牛腰泾, 东临仲英大道, 北抵苏震桃公路。 2、 本工程为该一期工程 1#-4#, 19#-21#楼及配套设施的室外总体工程, 其中包括室外排水工程, 电信、 有线电视管道, 绿化景观灯、 绿化给水、 排水, 道路、 临时围墙、 停车位及开关站、 变电所, 门卫房等附属用房的建筑、 结构工程等。由上海都市建筑设计有限公司及上海嘉恒建筑与环境设计咨询有限公司联合设计, 建设单位为苏州鼎基房地产开发有限公司。 二、 工程内容 管道部分: 本工程雨、 污水管道设置在两侧绿化带中, 雨水经雨水管分别排入河内, 污水由支管流入主管, 流入沉砂池后再排入市政污水总管。根据建设单位要求, 室外排水管及雨水管均采纳环钢度≥8.0KN/m2 的高密度聚乙烯( HDPE) 双壁波纹管。景观给水管1.0MPa 级 PP-R 管。给水管道试压均为 1.0MPa。景观补水由河道经水泵提升至水池。排污泵出水管、 水池泄水管采纳镀锌钢管, 丝接。水池泻水管道接至室外雨水井。下载后可任意编辑 电信、 有限电视管道根据主管部门设计图纸和相关要求配合施工, 暗敷管道均采纳 PVC 管, 有线电视小区转接手孔井进户预埋管采纳钢管。 道路部分: 本工程室外道路为沥青面层道路, 宽 6.0 米; 停车位, 面层铺设 55 厚的浅灰色广场砖和草坪; 临时围墙设置在一、 二期场地间, 采纳 240 砖砌结构, 大放脚基础, 高 2.15 米, 4.0 米分仓, 墙面外刷涂料。 开关站采纳预制管桩基础, 管桩型号为 PHC-300( 70) AB-C80-7, 8; 桩端持力层为⑤ 2 层砂质粉土层, 主体结构为框架结构, 所有外围护墙采纳混凝土空心砌块 240 厚墙体。 变电所, 门卫房等附属用房图纸欠缺, 暂不考虑。 绿化景观等部分: 本工程用电负荷为三级负荷,采纳 380/220V 三相供电,在整个区域设置 4 台配电控制箱,放在绿化带内,照明配电箱选用户外落地式,安装时用砖砌抬高 300mm,外表颜色应与绿化相一致。 三、 施工条件 下载后可任意编辑 1、 施工环境条件 施工现场周围交通情况: 本标段东临仲英大道, 北抵苏震桃公路。位于路网发达地段, 交通条件十分便利。 2、 水文、 气象、 地质条件 水文条件: 拟建场地潜水位较高, 浅部地下水主要为浅部土层中的潜水, 勘察所测地下水静止水位...
