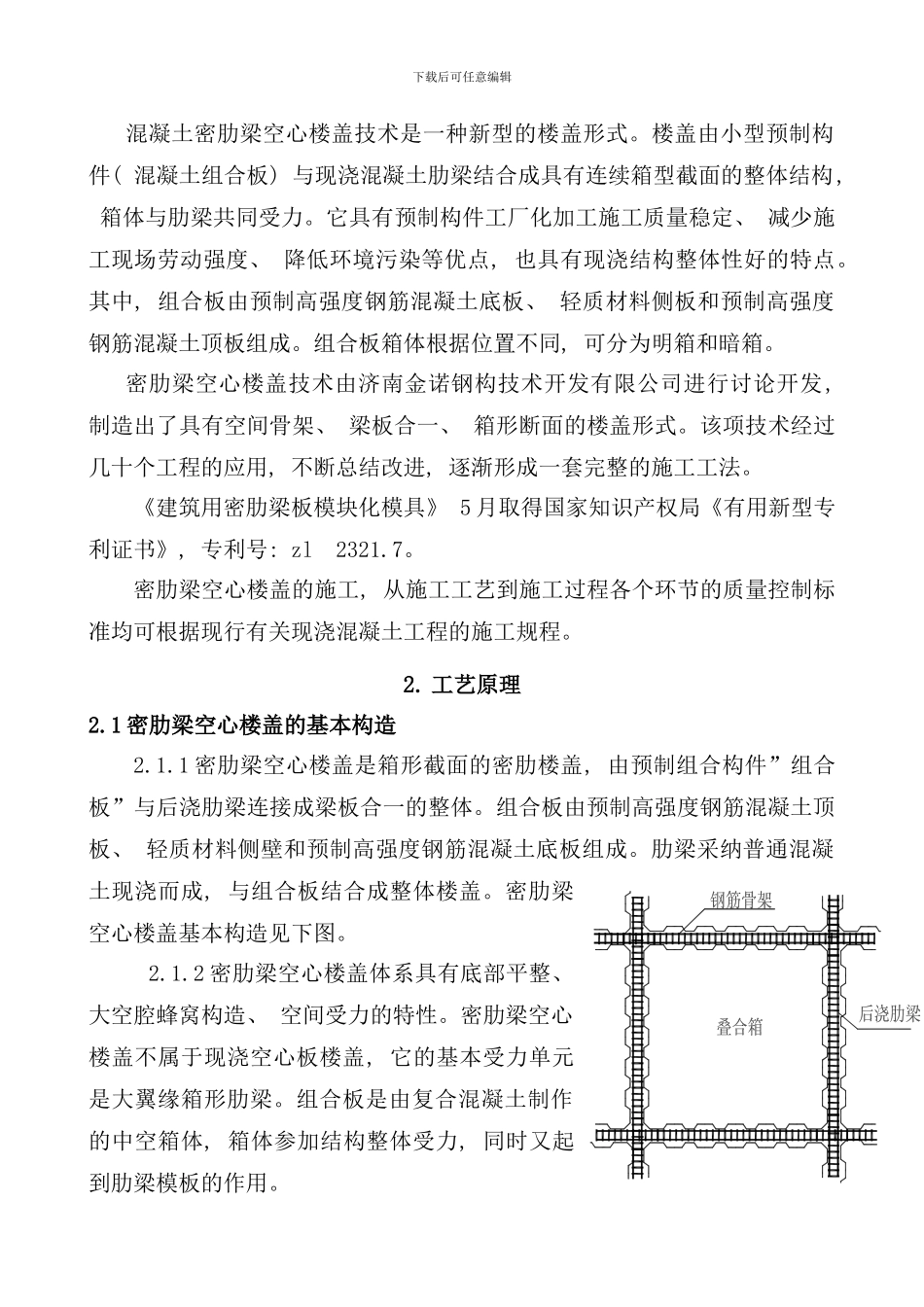

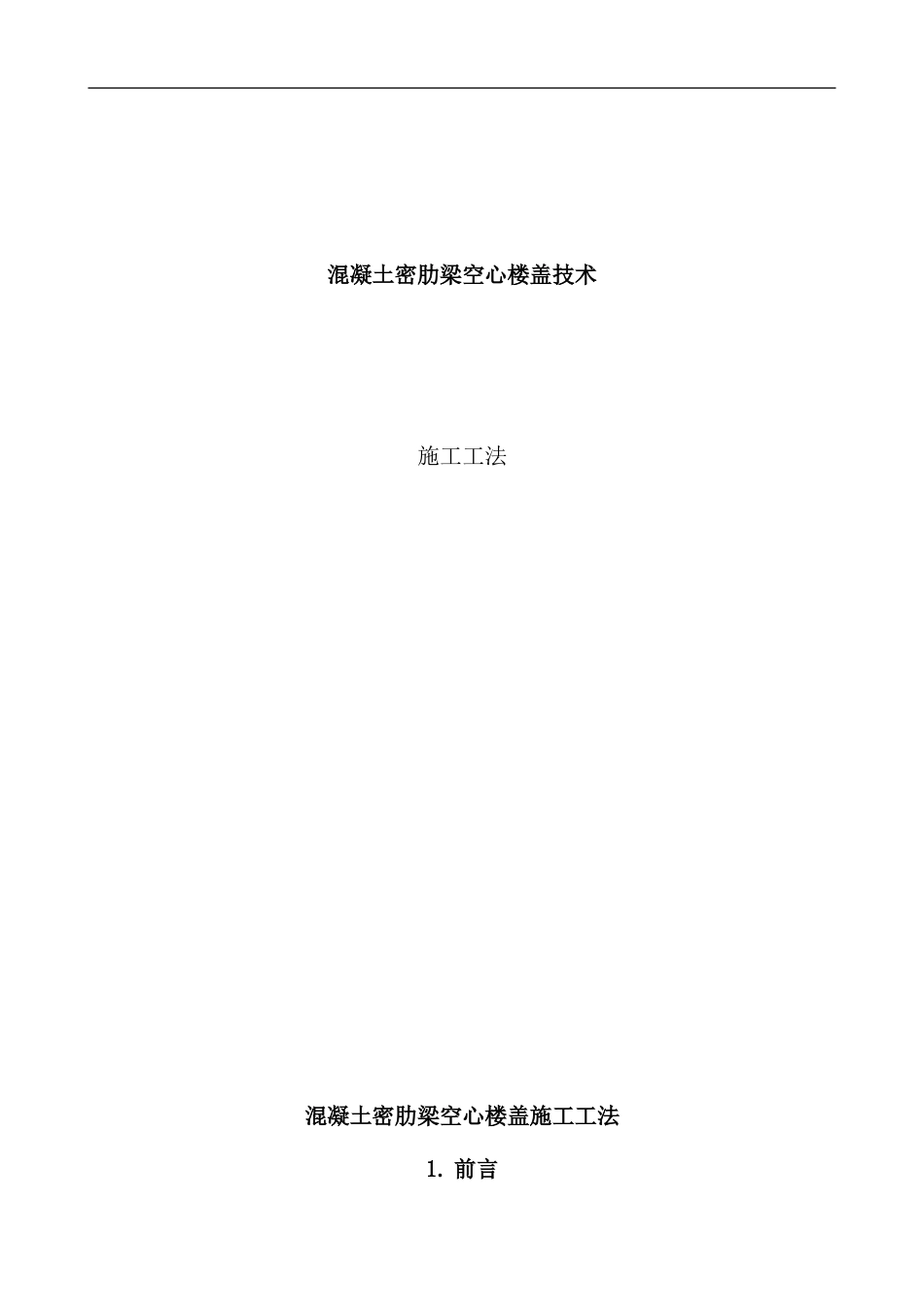

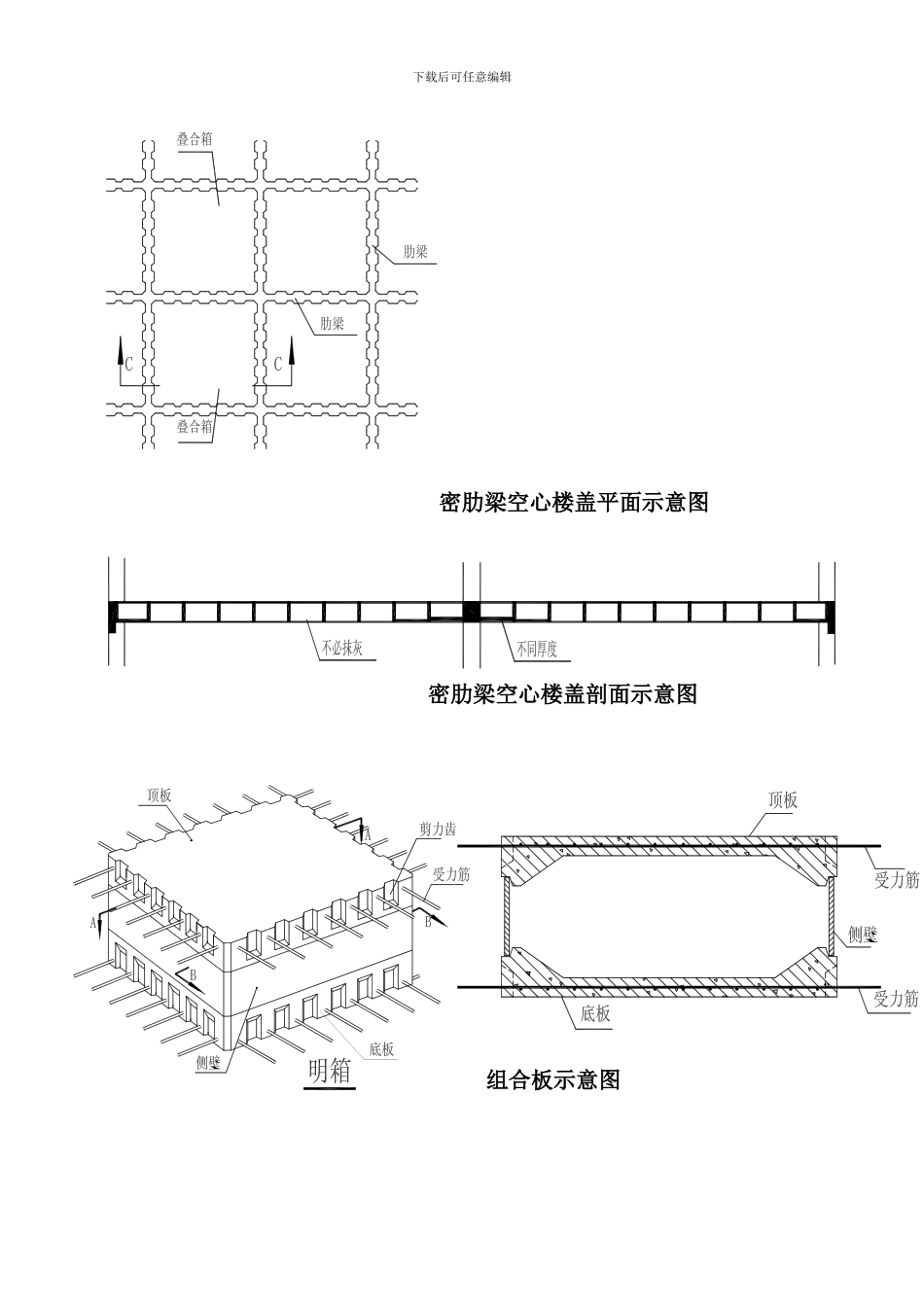

混凝土密肋梁空心楼盖技术 施工工法混凝土密肋梁空心楼盖施工工法1. 前言下载后可任意编辑混凝土密肋梁空心楼盖技术是一种新型的楼盖形式。楼盖由小型预制构件( 混凝土组合板) 与现浇混凝土肋梁结合成具有连续箱型截面的整体结构, 箱体与肋梁共同受力。它具有预制构件工厂化加工施工质量稳定、 减少施工现场劳动强度、 降低环境污染等优点, 也具有现浇结构整体性好的特点。其中, 组合板由预制高强度钢筋混凝土底板、 轻质材料侧板和预制高强度钢筋混凝土顶板组成。组合板箱体根据位置不同, 可分为明箱和暗箱。密肋梁空心楼盖技术由济南金诺钢构技术开发有限公司进行讨论开发, 制造出了具有空间骨架、 梁板合一、 箱形断面的楼盖形式。该项技术经过几十个工程的应用, 不断总结改进, 逐渐形成一套完整的施工工法。《建筑用密肋梁板模块化模具》 5 月取得国家知识产权局《有用新型专利证书》, 专利号: zl 2321.7。密肋梁空心楼盖的施工, 从施工工艺到施工过程各个环节的质量控制标准均可根据现行有关现浇混凝土工程的施工规程。2. 工艺原理2.1 密肋梁空心楼盖的基本构造2.1.1 密肋梁空心楼盖是箱形截面的密肋楼盖, 由预制组合构件”组合板”与后浇肋梁连接成梁板合一的整体。组合板由预制高强度钢筋混凝土顶板、 轻质材料侧壁和预制高强度钢筋混凝土底板组成。肋梁采纳普通混凝土现浇而成, 与组合板结合成整体楼盖。密肋梁空心楼盖基本构造见下图。2.1.2 密肋梁空心楼盖体系具有底部平整、 大空腔蜂窝构造、 空间受力的特性。密肋梁空心楼盖不属于现浇空心板楼盖, 它的基本受力单元是大翼缘箱形肋梁。组合板是由复合混凝土制作的中空箱体, 箱体参加结构整体受力, 同时又起到肋梁模板的作用。下载后可任意编辑 密肋梁空心楼盖平面示意图密肋梁空心楼盖剖面示意图组合板示意图下载后可任意编辑组合板 钢 筋与肋梁筋连接2.2 组合板的基本形式 2.2.1 组合板的高度在 250～1400mm 内任意调整, 可根据不同情况进行选择。 2.2.2 组 合 板 的 平 面 尺 寸 系 列 ( mm) : 1000×1000, 1000×700, 1000×500, 1000×300, 700×700, 700×500,700×300,500×500,500×300 等。 2.2.3 组合板侧壁为薄壁, 厚度为 8～12mm。2.2.4 组合板顶板、 底板厚度可按结构不同部位进行调整, 顶板最小厚度为 40mm, 底板不考虑受力时最小厚度为 30mm, 考虑受力时不小于 40mm。下载后可任意编辑 施...
