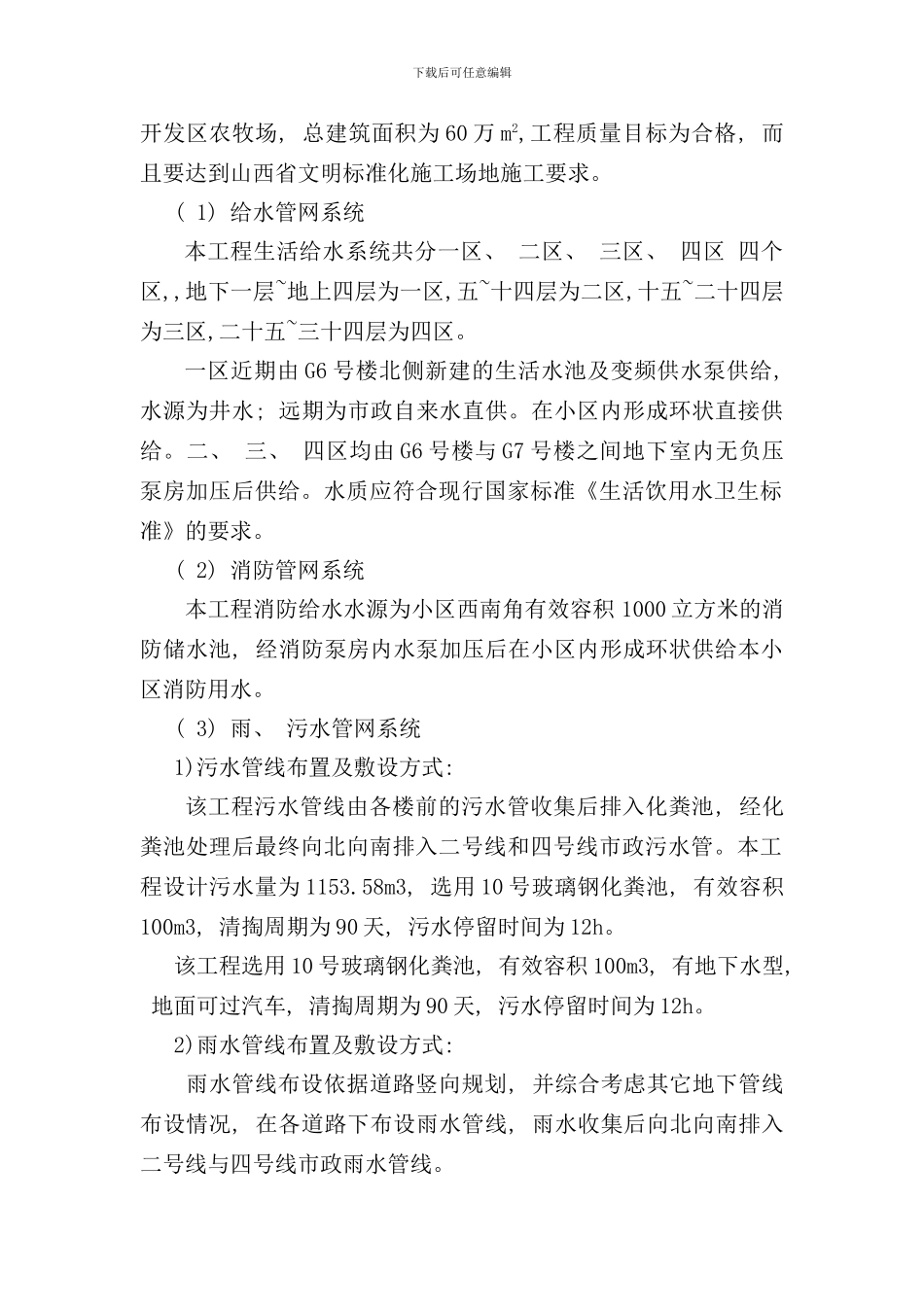

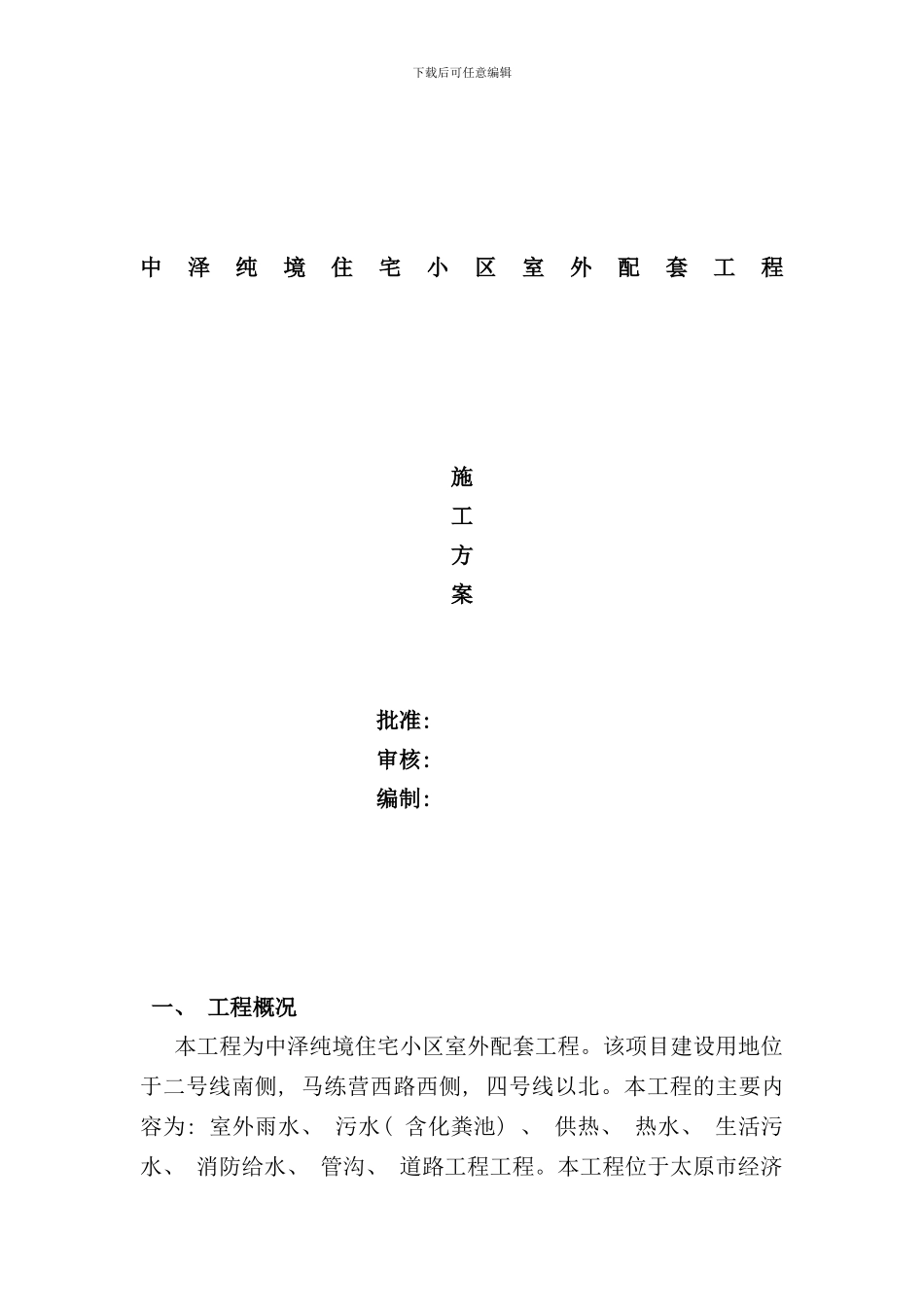

下载后可任意编辑中泽纯境住宅小区室外配套工程施工方案 批准: 审核: 编制: 一、 工程概况 本工程为中泽纯境住宅小区室外配套工程。该项目建设用地位于二号线南侧, 马练营西路西侧, 四号线以北。本工程的主要内容为: 室外雨水、 污水( 含化粪池) 、 供热、 热水、 生活污水、 消防给水、 管沟、 道路工程工程。本工程位于太原市经济下载后可任意编辑开发区农牧场, 总建筑面积为 60 万 m2,工程质量目标为合格, 而且要达到山西省文明标准化施工场地施工要求。( 1) 给水管网系统本工程生活给水系统共分一区、 二区、 三区、 四区 四个区,,地下一层~地上四层为一区,五~十四层为二区,十五~二十四层为三区,二十五~三十四层为四区。一区近期由 G6 号楼北侧新建的生活水池及变频供水泵供给, 水源为井水; 远期为市政自来水直供。在小区内形成环状直接供给。二、 三、 四区均由 G6 号楼与 G7 号楼之间地下室内无负压泵房加压后供给。水质应符合现行国家标准《生活饮用水卫生标准》的要求。( 2) 消防管网系统本工程消防给水水源为小区西南角有效容积 1000 立方米的消防储水池, 经消防泵房内水泵加压后在小区内形成环状供给本小区消防用水。( 3) 雨、 污水管网系统1)污水管线布置及敷设方式: 该工程污水管线由各楼前的污水管收集后排入化粪池, 经化粪池处理后最终向北向南排入二号线和四号线市政污水管。本工程设计污水量为 1153.58m3, 选用 10 号玻璃钢化粪池, 有效容积100m3, 清掏周期为 90 天, 污水停留时间为 12h。该工程选用 10 号玻璃钢化粪池, 有效容积 100m3, 有地下水型, 地面可过汽车, 清掏周期为 90 天, 污水停留时间为 12h。2)雨水管线布置及敷设方式: 雨水管线布设依据道路竖向规划, 并综合考虑其它地下管线布设情况, 在各道路下布设雨水管线, 雨水收集后向北向南排入二号线与四号线市政雨水管线。下载后可任意编辑( 4) 供热管道布置及敷设方式: 热源由小区北侧换热站提供本小区用热。暖通供热管道均采纳 无 缝 钢 管 , D≤219×6 采 纳 无 缝 钢 管 , 材 质 为 20 号 钢 ; DN>219×6 采纳螺旋焊接钢管, 材质为 Q235-A; 焊接连接。管道敷设采纳埋地敷设的供热管网, 直埋于冻土层下, 坡度为 0.003, 本工程采纳高低区供热。供热管道采纳直埋敷设和管沟敷设。( 5) 弱电线路布置及敷设方式: 线路敷设: 本工程室外所用弱电线路管线均...
