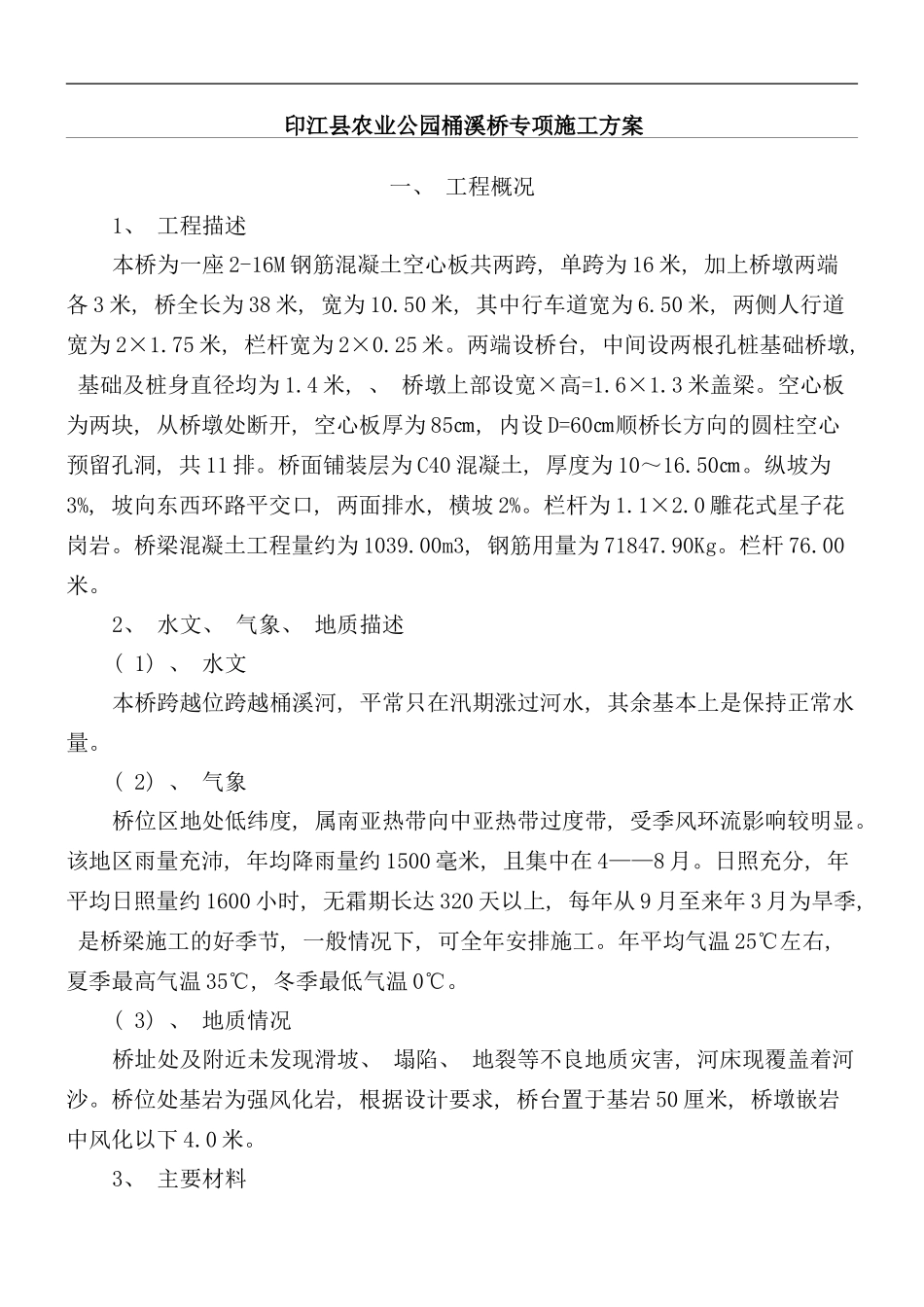

印江县农业公园桶溪桥专项施工方案一、 工程概况1、 工程描述本桥为一座 2-16M 钢筋混凝土空心板共两跨, 单跨为 16 米, 加上桥墩两端各 3 米, 桥全长为 38 米, 宽为 10.50 米, 其中行车道宽为 6.50 米, 两侧人行道宽为 2×1.75 米, 栏杆宽为 2×0.25 米。两端设桥台, 中间设两根孔桩基础桥墩, 基础及桩身直径均为 1.4 米, 、 桥墩上部设宽×高=1.6×1.3 米盖梁。空心板为两块, 从桥墩处断开, 空心板厚为 85㎝, 内设 D=60㎝顺桥长方向的圆柱空心预留孔洞, 共 11 排。桥面铺装层为 C40 混凝土, 厚度为 10～16.50㎝。纵坡为3%, 坡向东西环路平交口, 两面排水, 横坡 2%。栏杆为 1.1×2.0 雕花式星子花岗岩。桥梁混凝土工程量约为 1039.00m3, 钢筋用量为 71847.90Kg。栏杆 76.00米。2、 水文、 气象、 地质描述( 1) 、 水文本桥跨越位跨越桶溪河, 平常只在汛期涨过河水, 其余基本上是保持正常水量。( 2) 、 气象桥位区地处低纬度, 属南亚热带向中亚热带过度带, 受季风环流影响较明显。该地区雨量充沛, 年均降雨量约 1500 毫米, 且集中在 4——8 月。日照充分, 年平均日照量约 1600 小时, 无霜期长达 320 天以上, 每年从 9 月至来年 3 月为旱季, 是桥梁施工的好季节, 一般情况下, 可全年安排施工。年平均气温 25℃左右, 夏季最高气温 35℃, 冬季最低气温 0℃。( 3) 、 地质情况桥址处及附近未发现滑坡、 塌陷、 地裂等不良地质灾害, 河床现覆盖着河沙。桥位处基岩为强风化岩, 根据设计要求, 桥台置于基岩 50 厘米, 桥墩嵌岩中风化以下 4.0 米。3、 主要材料( 1) 、 混凝土( 商品混凝土) : C40 防水砼: 桥面铺装。C35 砼: 空心板。C30 砼: 盖梁、 支座垫石、 现浇枕梁。C25砼: 桩基础、 墩柱、 桥台C20 砼: 孔桩护壁。( 2) 、 主要钢材: ( 1) 普通钢筋: 普通钢筋采纳 R235 和 HRB335 钢筋, 钢筋符合《钢筋混凝土用热轧光圆钢筋》( GB13013-1991) 和《钢筋混凝土用热轧带肋钢筋》( GB1499-1998) 的规定。( 2) 钢材: 采纳《碳素结构钢》( GB700-1988) 规定的 Q235C 钢板。二施工总布置及施工准备1、 场内外交通道路本工程施工交通较为便利, 利用现有的乡镇道路, 能够满足施工需要, 能够保证施工机械设备、 材料、 物资等运输进、 退场等。场内交通道路将根据现场临时设施的布置情况, 充分搞...
