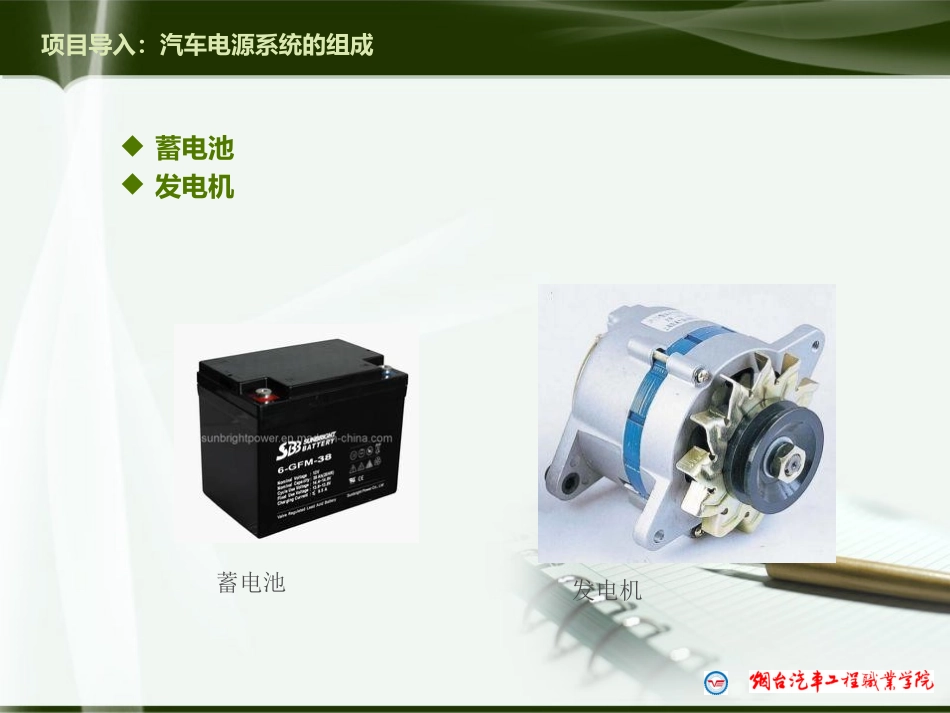

LOGO汽车电器设备构造与维修指导教师：王宇项目学时：4项目名称：铅酸蓄电池铅蓄电池的构造研究与技术状况检查项目导入：汽车电源系统的组成蓄电池发电机蓄电池发电机告知咨询一、蓄电池的结构结构：主要由极板、隔板、电解液、外壳、联条和极桩构成蓄电池的工作原理工作原理：是化学能与电能互相转化的变化规律。当蓄电池将化学能转化为电能而向外供时，称为放电过程：当蓄电池与外界直流电源相联而将电能转化为化学能储存起来时，称为充电过程。放电过程：当蓄电池充足电时，正极板上的活性物质是二氧化铅，负极板的是纯铅。当外电路接通后，电流从正极流出，经过负载，流回负极，发生的化学反应是：PbO2+2H2SO4+Pb→2PbSO4+2H2O放电时，硫酸逐渐减少，水逐渐增加，电解液密度是下降的。充电过程：给放电后的蓄电池接一直流电源，直流电源的正极接蓄电池正极，直流电源的负极接蓄电池负极，当外加直流电源电压高于蓄电池电动势时，电流在蓄电池负极与正极之间流过，同时，蓄电池正极与负极发生如下电化学反应：2PbSO4+2H2O→PbO2+2H2SO4+Pb充电时，水被消耗而硫酸增加，电解液密度是上升的。初步训练：蓄电池技术状况检查1、蓄电池电解液液面高度的检查2、蓄电池端电压的检测3、电解液密度的检测强化训练：对蓄电池进行充电检查评价项目总结1、能掌握蓄电池的构造2、能对蓄电池进行技术状况检查3、能够对蓄电池进行充电课后作业1、蓄电池的构造2、蓄电池的技术状况检查内容3、蓄电池充电种类及方法
