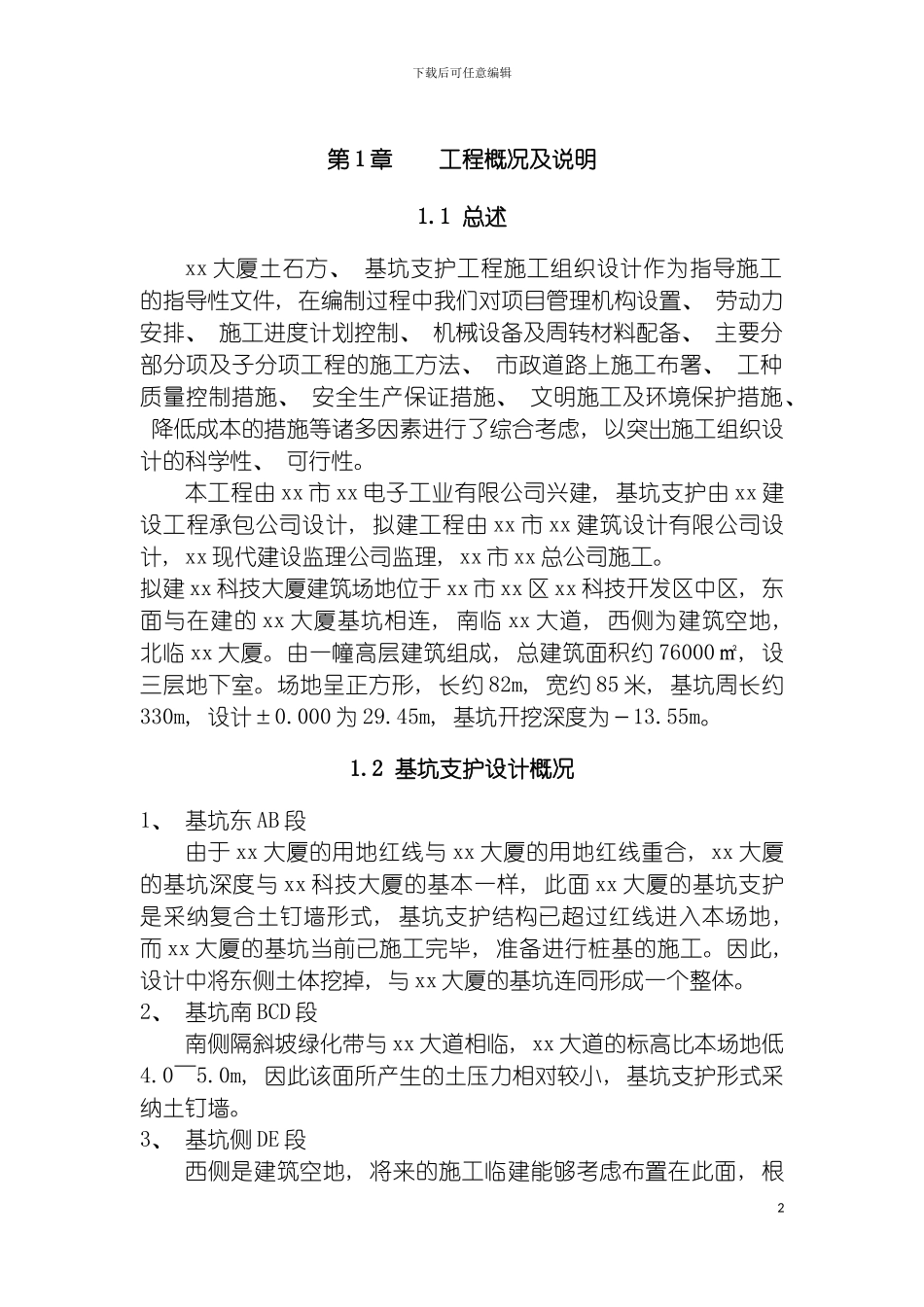

下载后可任意编辑工程深基坑支护施工方案1下载后可任意编辑第 1 章工程概况及说明1.1 总述xx 大厦土石方、 基坑支护工程施工组织设计作为指导施工的指导性文件, 在编制过程中我们对项目管理机构设置、 劳动力安排、 施工进度计划控制、 机械设备及周转材料配备、 主要分部分项及子分项工程的施工方法、 市政道路上施工布署、 工种质量控制措施、 安全生产保证措施、 文明施工及环境保护措施、 降低成本的措施等诸多因素进行了综合考虑, 以突出施工组织设计的科学性、 可行性。本工程由 xx 市 xx 电子工业有限公司兴建, 基坑支护由 xx 建设工程承包公司设计, 拟建工程由 xx 市 xx 建筑设计有限公司设计, xx 现代建设监理公司监理, xx 市 xx 总公司施工。拟建 xx 科技大厦建筑场地位于 xx 市 xx 区 xx 科技开发区中区, 东面与在建的 xx 大厦基坑相连, 南临 xx 大道, 西侧为建筑空地, 北临 xx 大厦。由一幢高层建筑组成, 总建筑面积约 76000㎡, 设三层地下室。场地呈正方形, 长约 82m, 宽约 85 米, 基坑周长约330m, 设计±0.000 为 29.45m, 基坑开挖深度为－13.55m。1.2 基坑支护设计概况1、 基坑东 AB 段由于 xx 大厦的用地红线与 xx 大厦的用地红线重合, xx 大厦的基坑深度与 xx 科技大厦的基本一样, 此面 xx 大厦的基坑支护是采纳复合土钉墙形式, 基坑支护结构已超过红线进入本场地, 而 xx 大厦的基坑当前已施工完毕, 准备进行桩基的施工。因此, 设计中将东侧土体挖掉, 与 xx 大厦的基坑连同形成一个整体。2、 基坑南 BCD 段南侧隔斜坡绿化带与 xx 大道相临, xx 大道的标高比本场地低4.0～5.0m, 因此该面所产生的土压力相对较小, 基坑支护形式采纳土钉墙。3、 基坑侧 DE 段西侧是建筑空地, 将来的施工临建能够考虑布置在此面, 根2下载后可任意编辑据答疑纪要的要求, 该面能够放坡 4m, 设计采纳复合土钉墙支护。设两道预应力锚索, 预应力锚索采纳 3 根 7×5－Φ15 低松驰高强钢绞线制作, 其材料标准强度为 1860MPa。锚索设计抗拔力300kN, 极限抗拔力 420kN, 施工锁定荷载 200kN, 间距 2.2m。4、 基坑北 EF 段和 FA 段北侧隔道路与 xx 大厦相临, 需要重点保护, 设计中采纳桩锚支护形式。由于北侧靠西部分约 25m 范围( EF 段) 场地标高逐渐降低, 且此部分段无建筑物相临, 因此, 此部分段采纳复合土钉墙支...
