工程用电专项方案模板

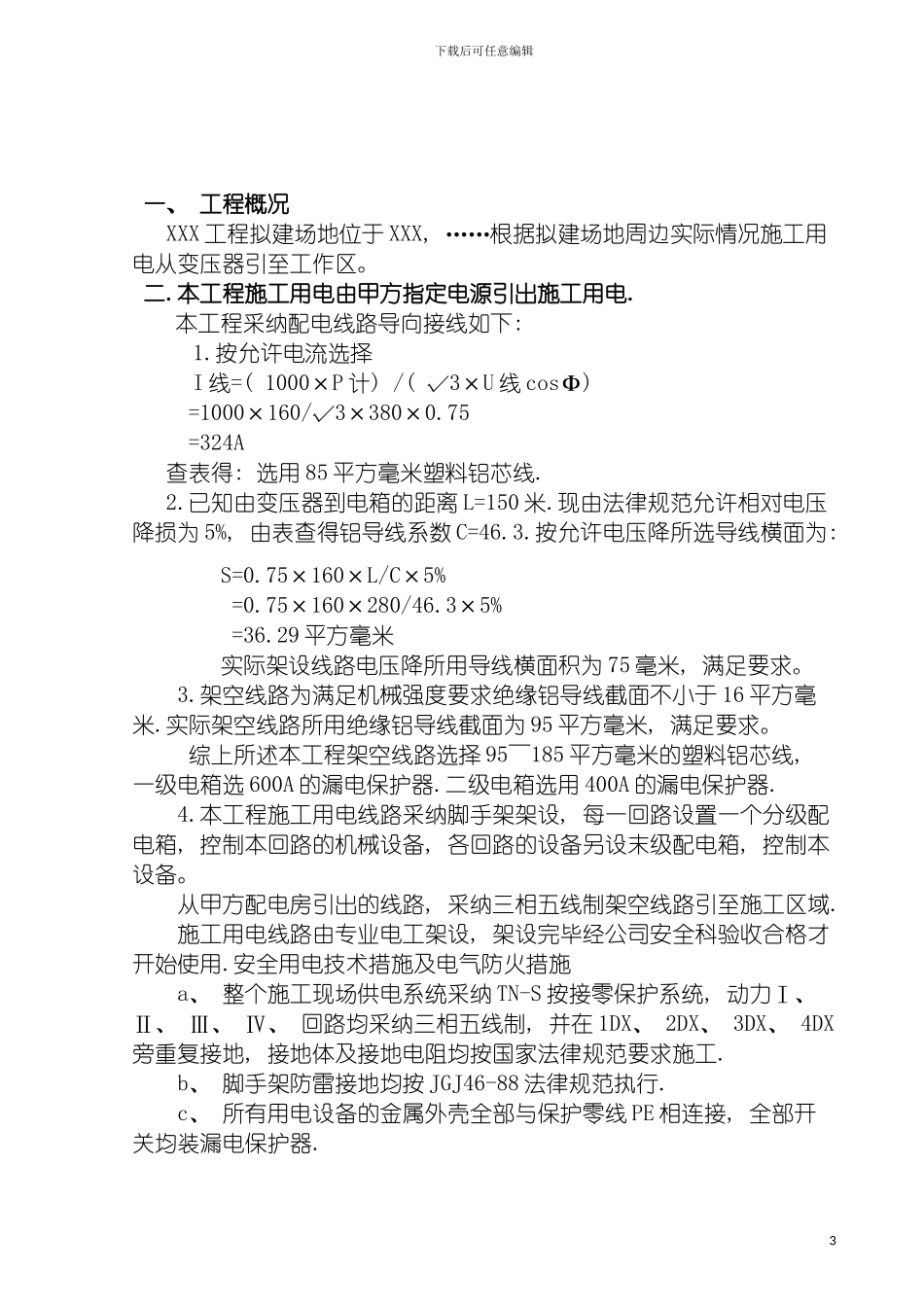

下载后可任意编辑工程用电专项方案1XXX 工程用电专项方案施工单位: XXX年 月 日目 录工程概况……………………………………………………………本工程施工用电由甲方指定电源引出施工用电 ………………安全距离与外电防护………………………………………………电缆线路………………………………………………电器装置的选择………………………………………………使用与维护………………………………………………照明………………………………………………接地与防雷………………………………………………下载后可任意编辑一、 工程概况XXX 工程拟建场地位于 XXX, ……根据拟建场地周边实际情况施工用电从变压器引至工作区。二.本工程施工用电由甲方指定电源引出施工用电.本工程采纳配电线路导向接线如下: 1.按允许电流选择I 线=( 1000×P 计) /( √3×U 线 cosФ) =1000×160/√3×380×0.75=324A查表得: 选用 85 平方毫米塑料铝芯线.2.已知由变压器到电箱的距离 L=150 米.现由法律规范允许相对电压降损为 5%, 由表查得铝导线系数 C=46.3.按允许电压降所选导线横面为: S=0.75×160×L/C×5% =0.75×160×280/46.3×5% =36.29 平方毫米实际架设线路电压降所用导线横面积为 75 毫米, 满足要求。3.架空线路为满足机械强度要求绝缘铝导线截面不小于 16 平方毫米.实际架空线路所用绝缘铝导线截面为 95 平方毫米, 满足要求。综上所述本工程架空线路选择 95～185 平方毫米的塑料铝芯线, 一级电箱选 600A 的漏电保护器.二级电箱选用 400A 的漏电保护器.4.本工程施工用电线路采纳脚手架架设, 每一回路设置一个分级配电箱, 控制本回路的机械设备, 各回路的设备另设末级配电箱, 控制本设备。从甲方配电房引出的线路, 采纳三相五线制架空线路引至施工区域.施工用电线路由专业电工架设, 架设完毕经公司安全科验收合格才开始使用.安全用电技术措施及电气防火措施a、 整个施工现场供电系统采纳 TN-S 按接零保护系统, 动力Ⅰ、 Ⅱ、 Ⅲ、 Ⅳ、 回路均采纳三相五线制, 并在 1DX、 2DX、 3DX、 4DX旁重复接地, 接地体及接地电阻均按国家法律规范要求施工.b、 脚手架防雷接地均按 JGJ46-88 法律规范执行.c、 所有用电设备的金属外壳全部与保护零线 PE 相连接, 全部开关均装漏电保护器.3下载后可任意编辑d、 所有电箱均采纳标准电箱, 并在总箱、 1DX、 2DX、 3DX 处设置干粉灭火器.e、 ...
