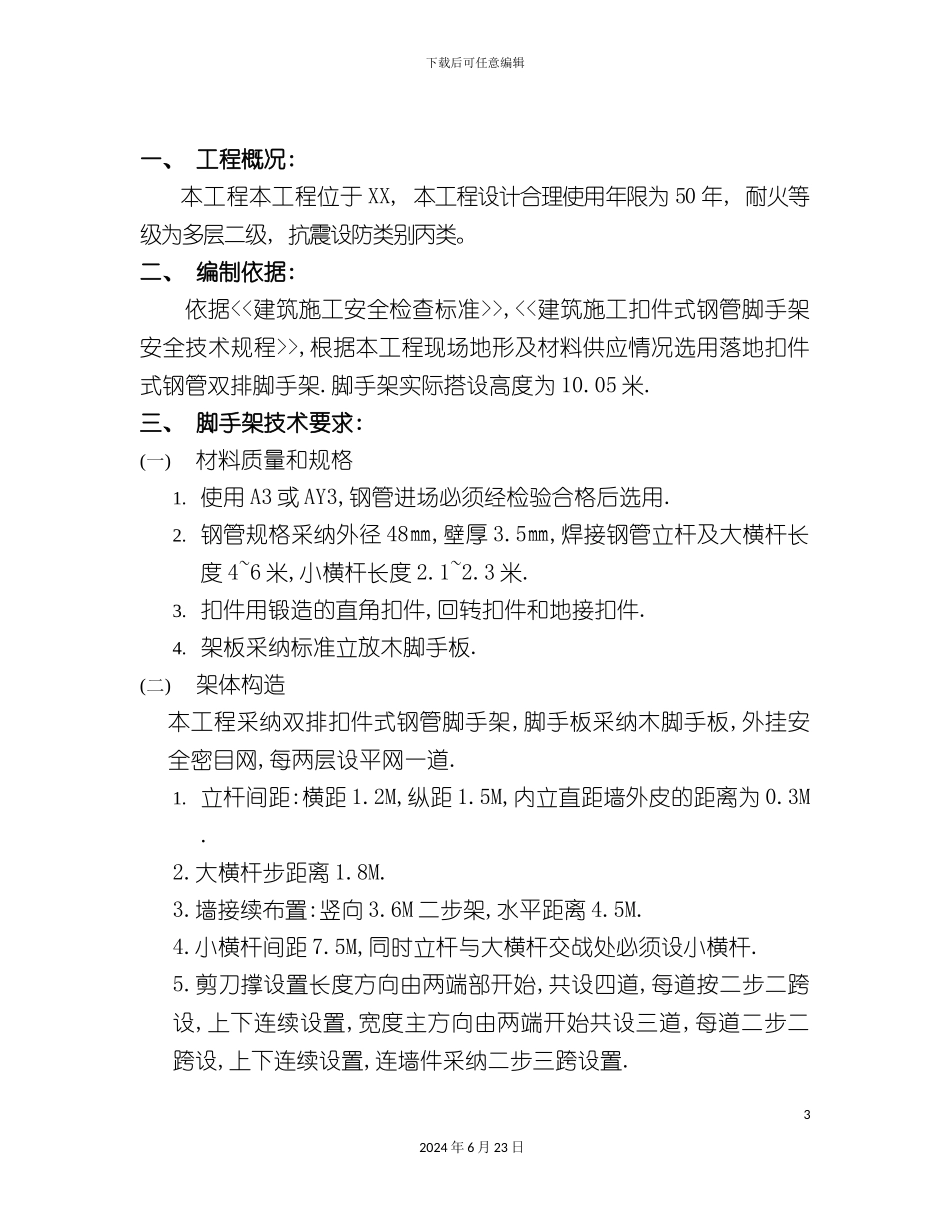

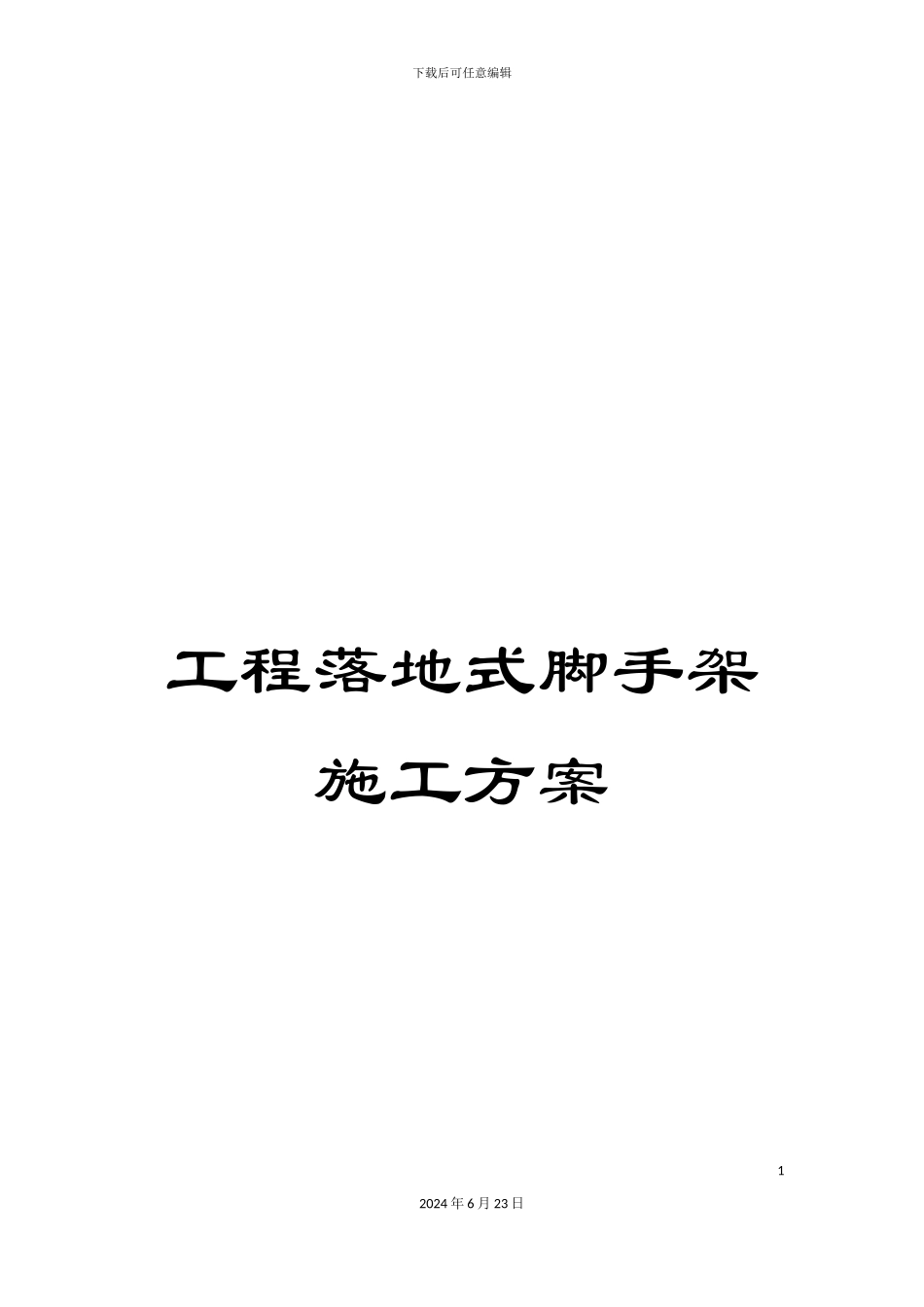

下载后可任意编辑工程落地式脚手架施工方案12024 年 6 月 23 日下载后可任意编辑XX 工程 XX#楼落地式脚手架施工方案编 制 人: 审 核 人: 编制单位: XX 建筑安装有限公司 编制时间: XX 年 XX 月 XX 日 22024 年 6 月 23 日下载后可任意编辑一、 工程概况:本工程本工程位于 XX, 本工程设计合理使用年限为 50 年, 耐火等级为多层二级, 抗震设防类别丙类。二、 编制依据:依据<<建筑施工安全检查标准>>,<<建筑施工扣件式钢管脚手架安全技术规程>>,根据本工程现场地形及材料供应情况选用落地扣件式钢管双排脚手架.脚手架实际搭设高度为 10.05 米.三、 脚手架技术要求:(一)材料质量和规格1. 使用 A3 或 AY3,钢管进场必须经检验合格后选用.2. 钢管规格采纳外径 48㎜,壁厚 3.5㎜,焊接钢管立杆及大横杆长度 4~6 米,小横杆长度 2.1~2.3 米.3. 扣件用锻造的直角扣件,回转扣件和地接扣件.4. 架板采纳标准立放木脚手板.(二)架体构造本工程采纳双排扣件式钢管脚手架,脚手板采纳木脚手板,外挂安全密目网,每两层设平网一道.1. 立杆间距:横距 1.2M,纵距 1.5M,内立直距墙外皮的距离为 0.3M .2.大横杆步距离 1.8M.3.墙接续布置:竖向 3.6M 二步架,水平距离 4.5M.4.小横杆间距 7.5M,同时立杆与大横杆交战处必须设小横杆.5.剪刀撑设置长度方向由两端部开始,共设四道,每道按二步二跨设,上下连续设置,宽度主方向由两端开始共设三道,每道二步二跨设,上下连续设置,连墙件采纳二步三跨设置.32024 年 6 月 23 日下载后可任意编辑四、 脚手架荷载计算主要技术参数:基本风压:W0=0.45N\㎡,立杆面积 A=489㎜2.立杆的载面模量:W=5.08*10㎜3 立杆的回转半径 L=15.8M,挡风面积迎 风 面 积 钢 材 抗 压 强 度 设 计 值 FC=0.205KN\ ㎜ 2, 连 墙 件 横 距LW=4.5M,连墙件竖距 HW=3.6M.钢管自重 38.4N\M,直角扣件 0.0132KN\个.对接扣件 0.0184N\个,安全网自重心 0.076KN\㎡.本工程架子只作为装修,围护使用查表 qk=1.2KNm,1.恒 荷 载 的 标 准 什GK=HI(gk1+gk2)+n11agk2, 查 表 得gkl=0.1089KN\m,gk2=0.2612KN\m,gk3=0.0768KN\m,取Hi=24.55m.2.用于结构作业时:GK=24.55*(0.1089+0.0768)+1.5*0.2612=4.951KN.用于结构作业时: GK =24.55*(0.1089+0.0768)+2*1.5*0.2612=5.343KN.取 Hi=12.28m,用于结构作业时:GK=12.28*(0.1089+0.0768)+1.5*0.2612=2.672KN.用于装修作业时:GK=12....
