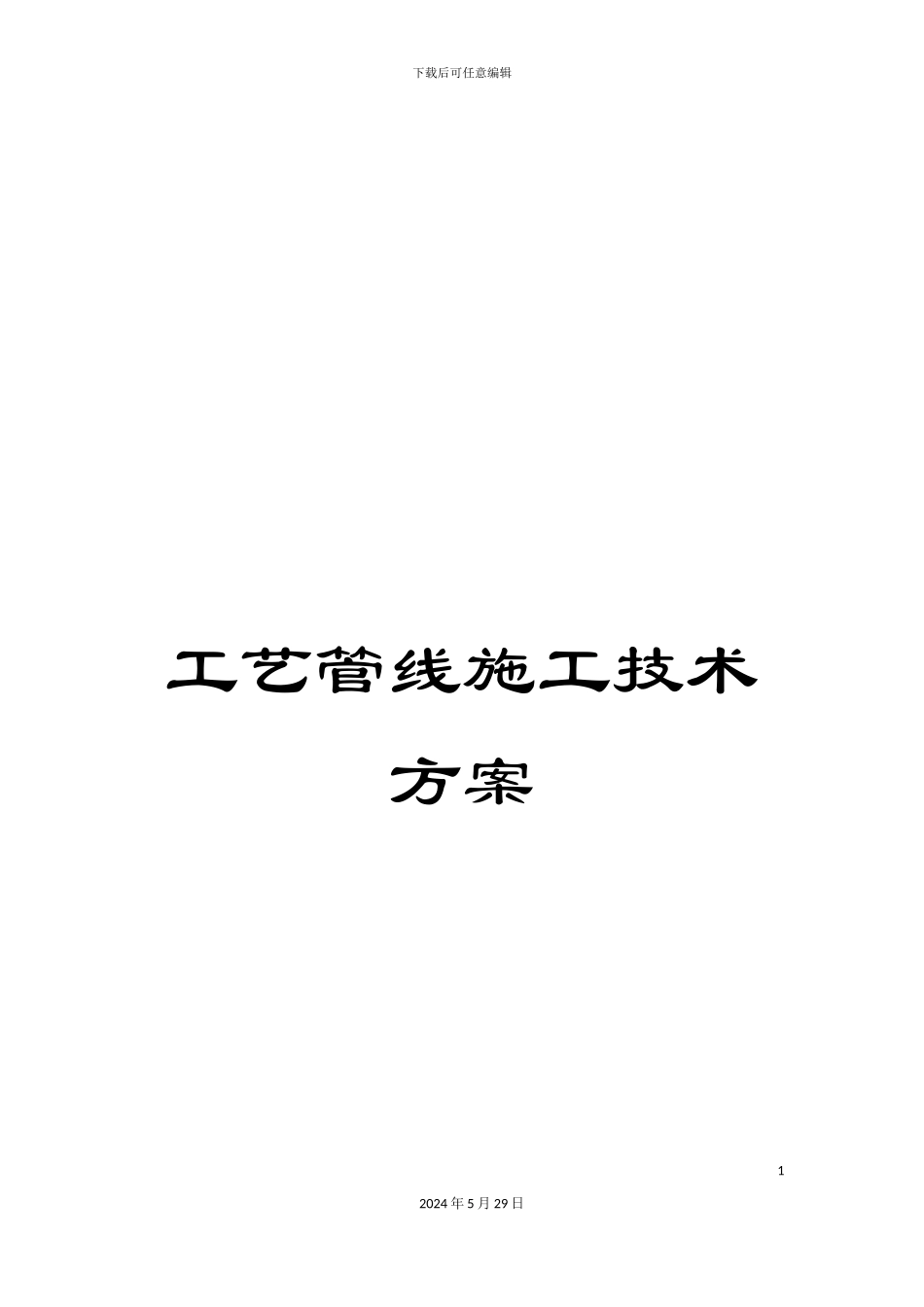

工艺管线施工技术方案VIP专享

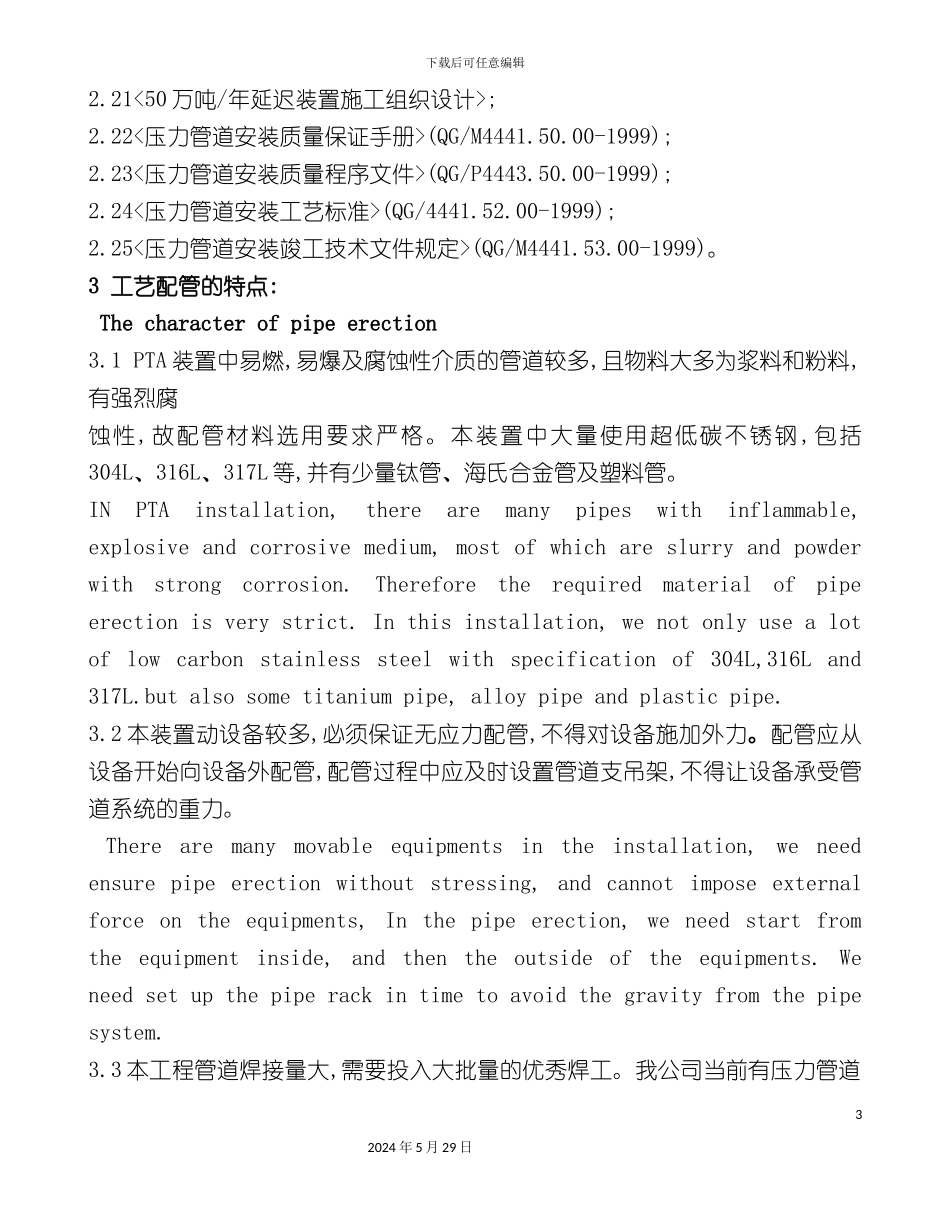

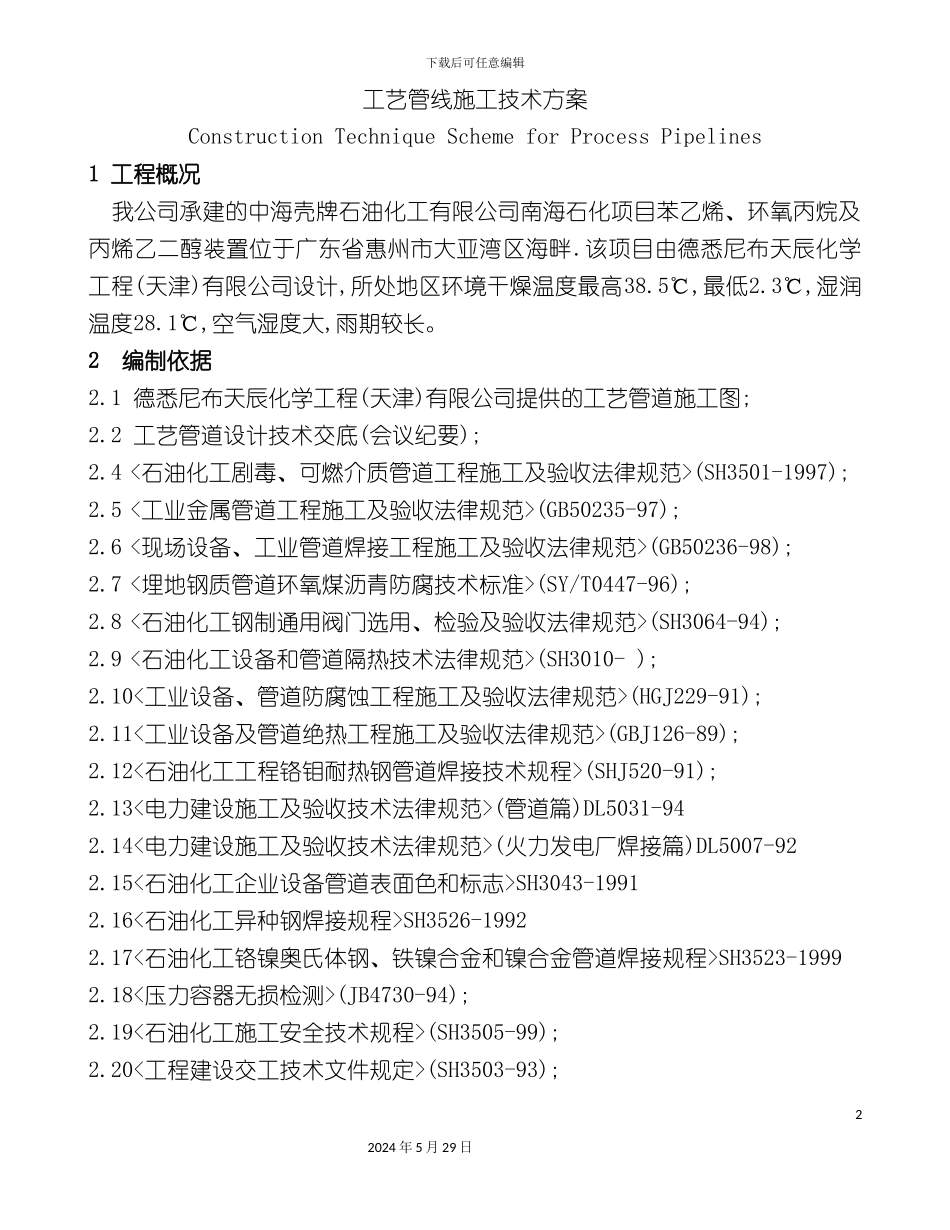

下载后可任意编辑工艺管线施工技术方案12024 年 5 月 29 日下载后可任意编辑工艺管线施工技术方案Construction Technique Scheme for Process Pipelines1 工程概况 我公司承建的中海壳牌石油化工有限公司南海石化项目苯乙烯、环氧丙烷及丙烯乙二醇装置位于广东省惠州市大亚湾区海畔.该项目由德悉尼布天辰化学工程(天津)有限公司设计,所处地区环境干燥温度最高38.5℃,最低2.3℃,湿润温度28.1℃,空气湿度大,雨期较长。2 编制依据2.1 德悉尼布天辰化学工程(天津)有限公司提供的工艺管道施工图;2.2 工艺管道设计技术交底(会议纪要);2.4 <石油化工剧毒、可燃介质管道工程施工及验收法律规范>(SH3501-1997);2.5 <工业金属管道工程施工及验收法律规范>(GB50235-97);2.6 <现场设备、工业管道焊接工程施工及验收法律规范>(GB50236-98);2.7 <埋地钢质管道环氧煤沥青防腐技术标准>(SY/T0447-96);2.8 <石油化工钢制通用阀门选用、检验及验收法律规范>(SH3064-94);2.9 <石油化工设备和管道隔热技术法律规范>(SH3010- );2.10<工业设备、管道防腐蚀工程施工及验收法律规范>(HGJ229-91);2.11<工业设备及管道绝热工程施工及验收法律规范>(GBJ126-89);2.12<石油化工工程铬钼耐热钢管道焊接技术规程>(SHJ520-91);2.13<电力建设施工及验收技术法律规范>(管道篇)DL5031-942.14<电力建设施工及验收技术法律规范>(火力发电厂焊接篇)DL5007-922.15<石油化工企业设备管道表面色和标志>SH3043-19912.16<石油化工异种钢焊接规程>SH3526-19922.17<石油化工铬镍奥氏体钢、铁镍合金和镍合金管道焊接规程>SH3523-19992.18<压力容器无损检测>(JB4730-94);2.19<石油化工施工安全技术规程>(SH3505-99);2.20<工程建设交工技术文件规定>(SH3503-93);22024 年 5 月 29 日下载后可任意编辑2.21<50 万吨/年延迟装置施工组织设计>;2.22<压力管道安装质量保证手册>(QG/M4441.50.00-1999);2.23<压力管道安装质量程序文件>(QG/P4443.50.00-1999);2.24<压力管道安装工艺标准>(QG/4441.52.00-1999);2.25<压力管道安装竣工技术文件规定>(QG/M4441.53.00-1999)。3 工艺配管的特点: The character of pipe erection3.1 PTA 装置中易燃,易爆及腐蚀性介质的管道较多,且物料大多为浆料和粉料,有强烈腐蚀性,故配管材料选用要求严格。本装置中大量使用超低碳不锈钢 ,包括304L、316L、317L 等,并有少量钛管、海氏合金管及塑料管。IN PTA installation, there ar...
