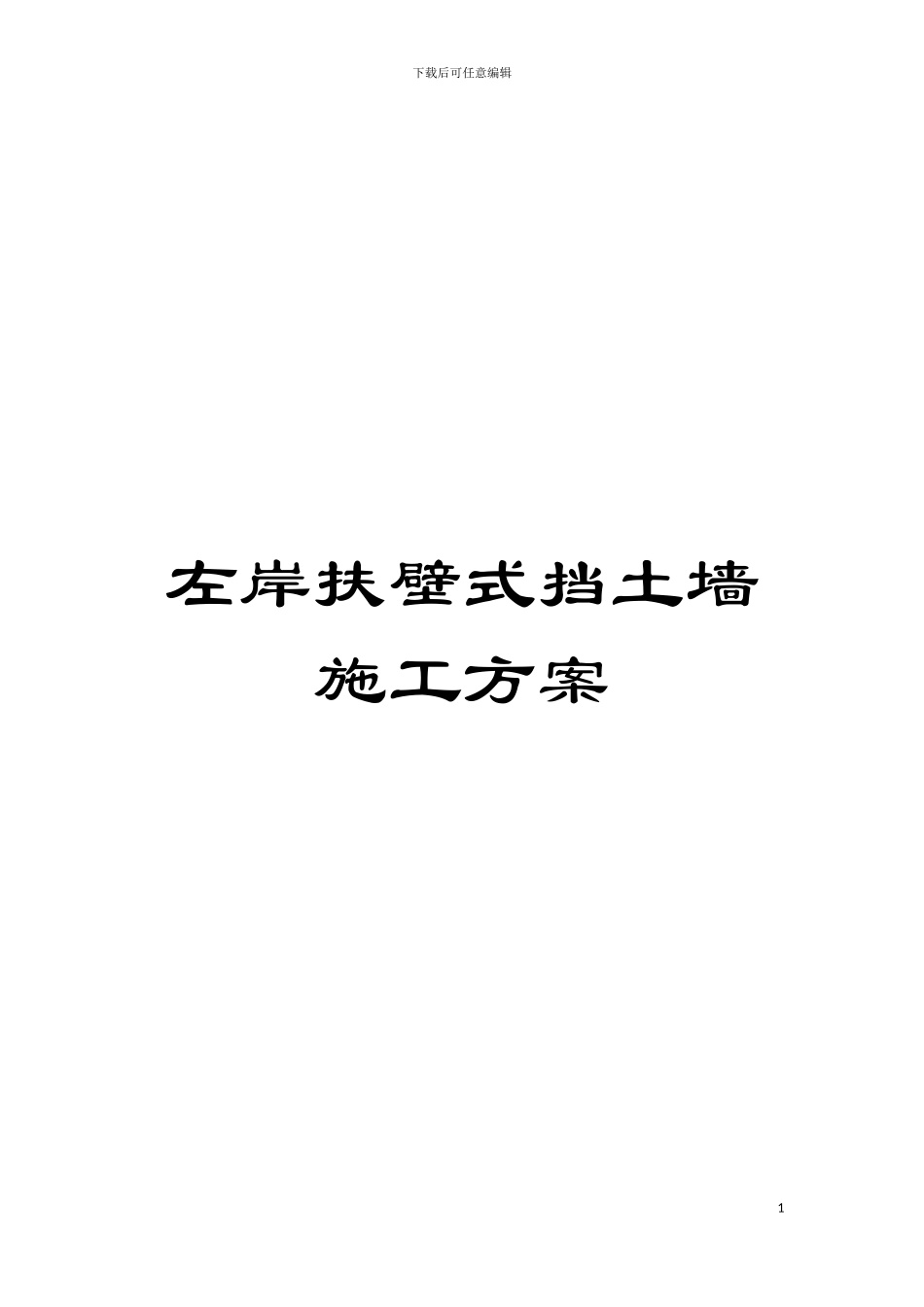

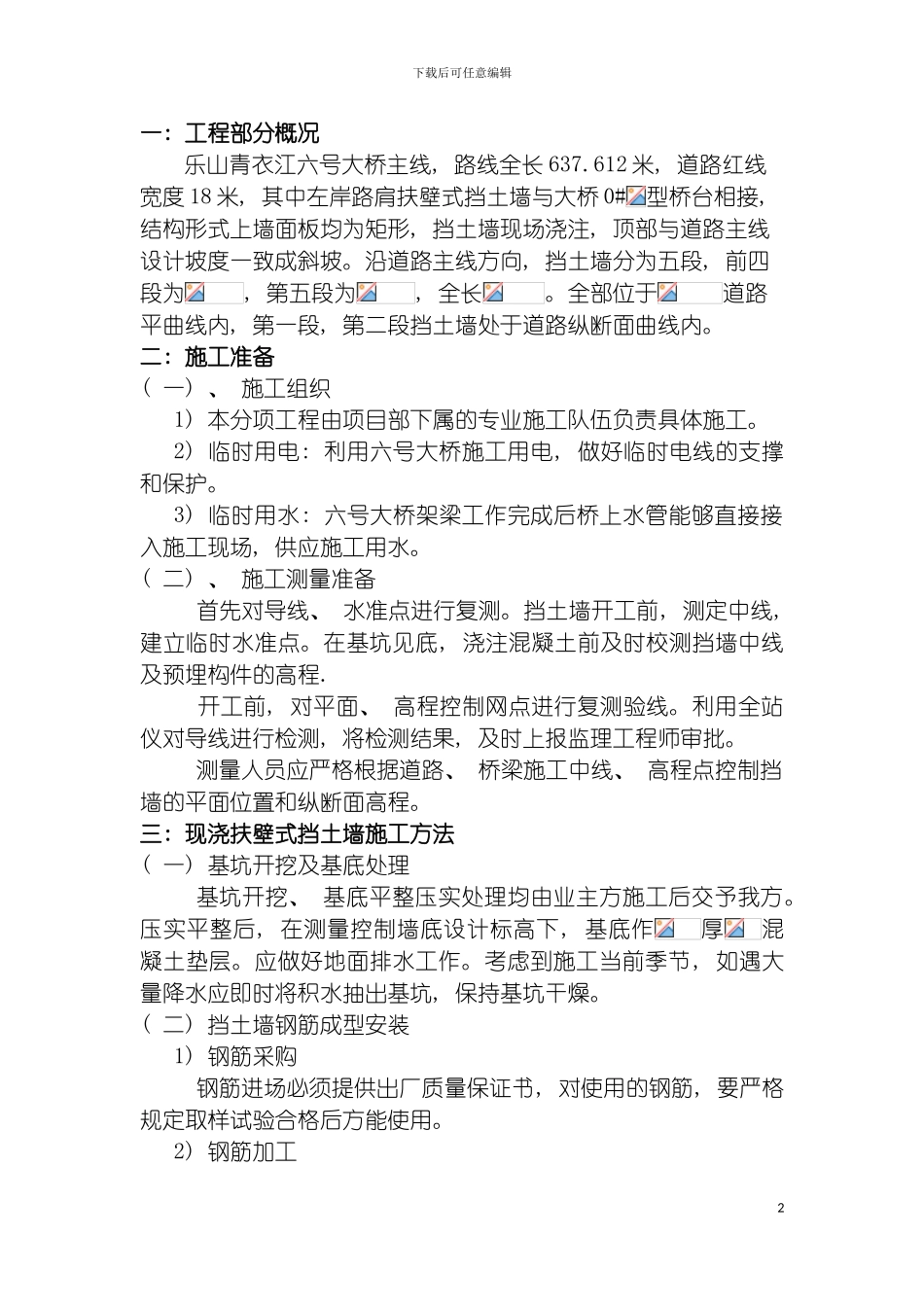

下载后可任意编辑左岸扶壁式挡土墙施工方案1下载后可任意编辑一: 工程部分概况乐山青衣江六号大桥主线, 路线全长 637.612 米, 道路红线宽度 18 米, 其中左岸路肩扶壁式挡土墙与大桥 0#型桥台相接, 结构形式上墙面板均为矩形, 挡土墙现场浇注, 顶部与道路主线设计坡度一致成斜坡。沿道路主线方向, 挡土墙分为五段, 前四段为, 第五段为, 全长。全部位于道路平曲线内, 第一段, 第二段挡土墙处于道路纵断面曲线内。二: 施工准备( 一) 、 施工组织1) 本分项工程由项目部下属的专业施工队伍负责具体施工。2) 临时用电: 利用六号大桥施工用电, 做好临时电线的支撑和保护。3) 临时用水: 六号大桥架梁工作完成后桥上水管能够直接接入施工现场, 供应施工用水。( 二) 、 施工测量准备 首先对导线、 水准点进行复测。挡土墙开工前, 测定中线, 建立临时水准点。在基坑见底, 浇注混凝土前及时校测挡墙中线及预埋构件的高程. 开工前, 对平面、 高程控制网点进行复测验线。利用全站仪对导线进行检测, 将检测结果, 及时上报监理工程师审批。测量人员应严格根据道路、 桥梁施工中线、 高程点控制挡墙的平面位置和纵断面高程。三: 现浇扶壁式挡土墙施工方法( 一) 基坑开挖及基底处理基坑开挖、 基底平整压实处理均由业主方施工后交予我方。压实平整后, 在测量控制墙底设计标高下, 基底作厚混凝土垫层。应做好地面排水工作。考虑到施工当前季节, 如遇大量降水应即时将积水抽出基坑, 保持基坑干燥。( 二) 挡土墙钢筋成型安装1) 钢筋采购钢筋进场必须提供出厂质量保证书, 对使用的钢筋, 要严格规定取样试验合格后方能使用。2) 钢筋加工2下载后可任意编辑操作人员必须持证上岗, 焊接头要经过试验合格后, 才允许正式作业, 在一批焊件中, 进行随机抽样检查, 并以此作为加强对焊接作业质量的监督考核。钢筋配料卡必须经过技术主管审核后, 才准开料, 开料成型的钢筋, 应按图纸编号顺序挂牌, 堆放整齐, 钢筋的堆放场地要实行防锈措施。专人负责钢筋垫块( 保护层) 的制作, 要确保规格准确, 数量充分, 并达到足够的设计强度, 垫块的安放要疏密均匀, 可靠的起到保护作用。挡土墙钢筋在钢筋加工点加工, 均根据设计图纸挡土墙钢筋骨架构造图加工后运至现场安装, 应满足下列要求1）钢筋表面洁净, 不得有锈皮, 油渍、 油漆等污垢。2）钢筋必须调直, 调直后的钢筋表面不得有使钢筋截面减小的伤痕。3...
