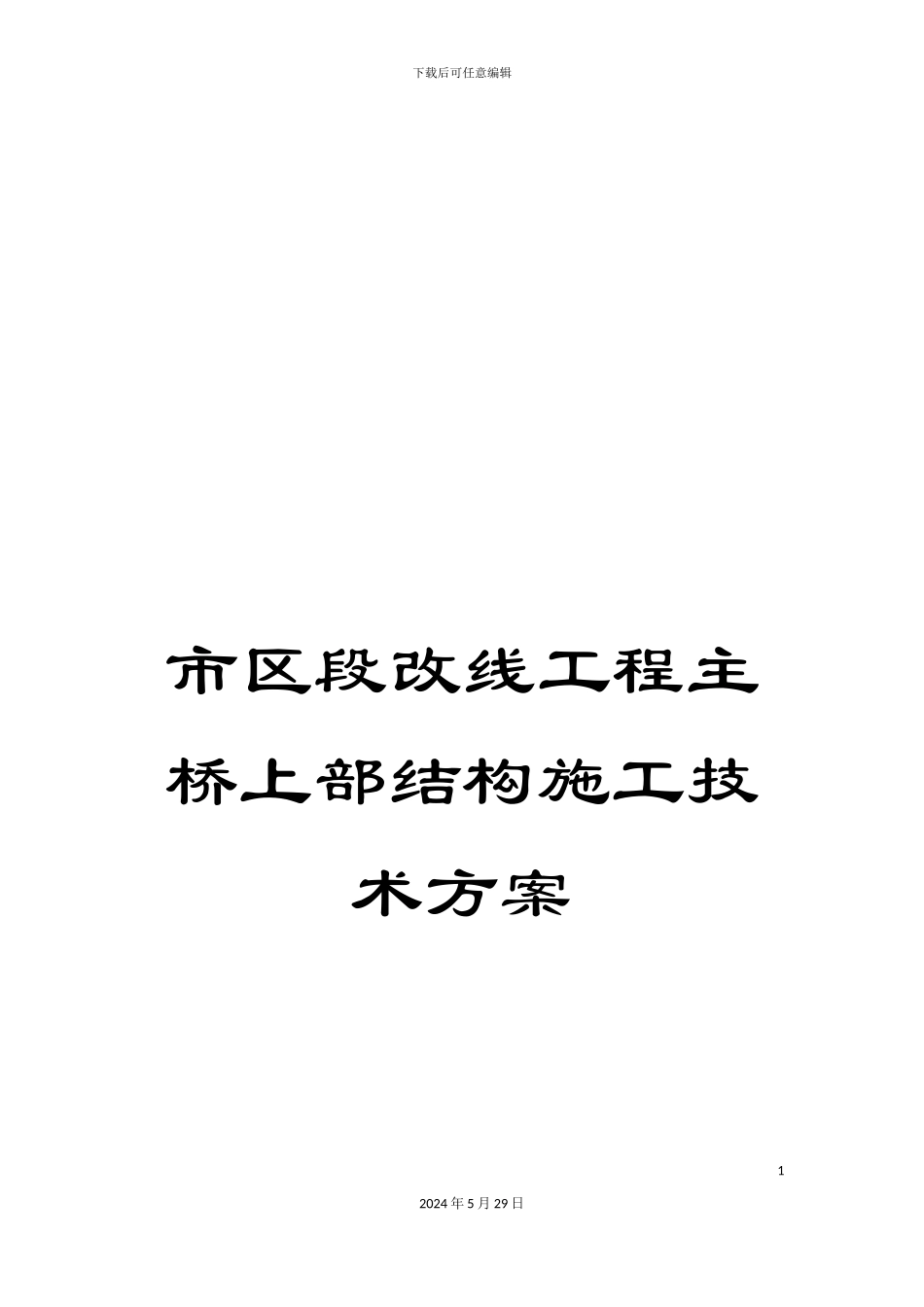

市区段改线工程主桥上部结构施工技术方案VIP专享

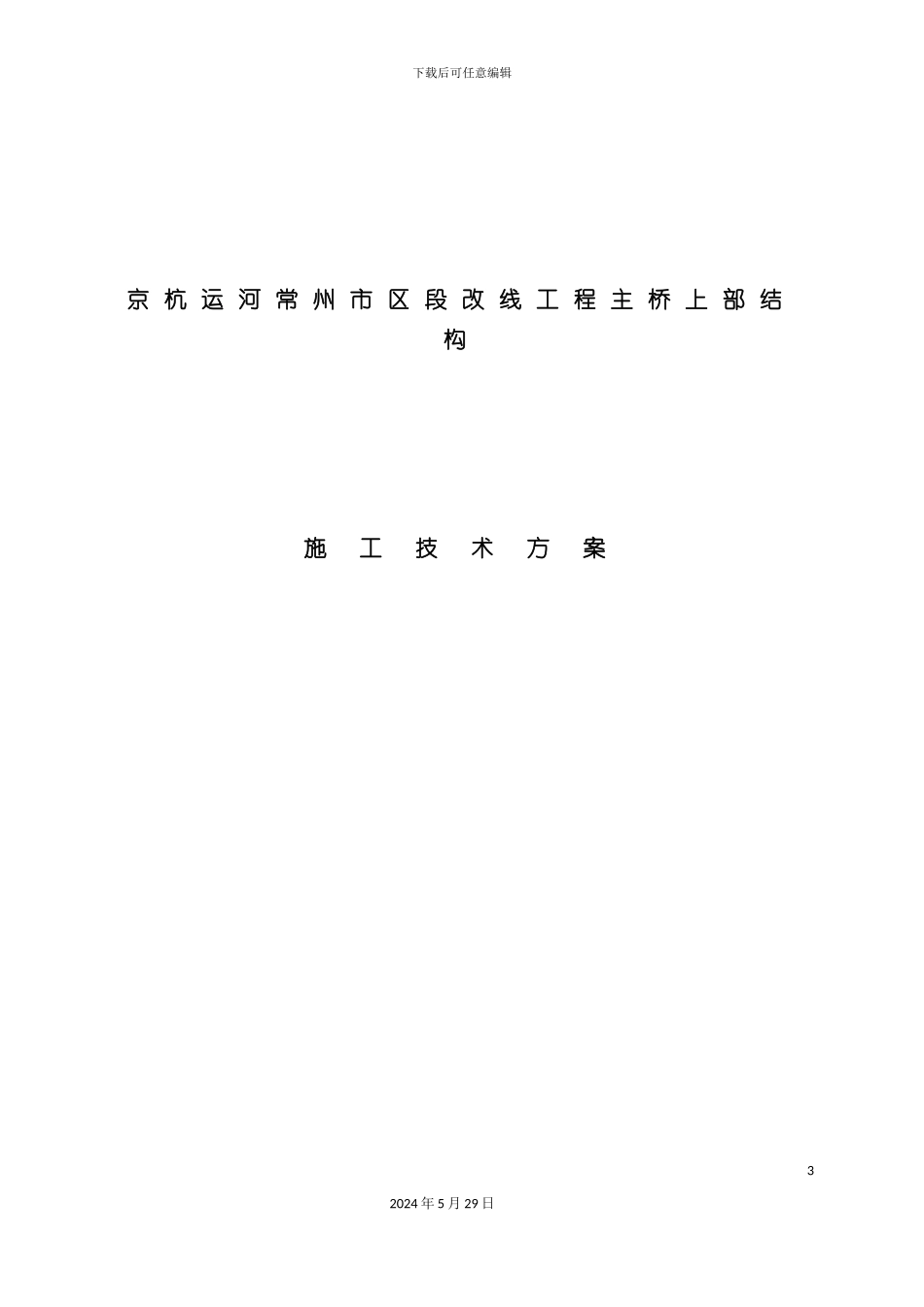

下载后可任意编辑市区段改线工程主桥上部结构施工技术方案12024 年 5 月 29 日下载后可任意编辑22024 年 5 月 29 日下载后可任意编辑京 杭 运 河 常 州 市 区 段 改 线 工 程 主 桥 上 部 结构施 工 技 术 方 案 32024 年 5 月 29 日下载后可任意编辑 11 月 18 日目 录1.概 述2.施 工 平 面 布 置3.施 工 进 度 计 划 及 保 障 措 施4.材 料 、 设 备 、 人 员 进 场 计 划5.主 要 施 工 工 艺6.质 量 保 证 体 系 及 质 量 控 制 方 法 、 手 段7.安 全 保 证 体 系 东 大 桥 主 桥 施 工 技 术 方 案1.概 况1 ． 1 、 工 程 概 况42024 年 5 月 29 日下载后可任意编辑312 国 道 东 大 桥 桥 梁 工 程 分 东 引 桥 、 运 河主 桥 、 西 引 桥 , 另 外 在 运 河 东 西 两 侧 各 设 置两 座 人 行 踏 步 桥 。 包 括 桥 台 侧 墙 在 内 , 全 桥总 长 624.36 米 , 桥 梁 起 点 桩 号 K1+688.82 米 , 终 点桩 号 K2+313.18 米 。 主 桥 位 于 直 线 段 上 , 部分 引 桥 位 于 R=1999.5m 曲 线 上 , 曲 线 上 桥 梁 不 设超 高 , 桥 梁 最 高 通 航 水 位 3.4m,斜 桥 正 做 。全桥跨径组合为:(30×3)+(30×3)+(74+120+70)+(30×3)+(30×3) =624 米 。 其 中 主 桥 采 纳 全 预 应 力 混 凝 土 连 续梁 , 跨 径 布 置 为 左 侧 74+120+70 米 , 右 侧 70+120+74米 , 主 桥 中 心 在 规 划 运 河 河 道 中 心 线 上 , 桥梁 竖 曲 线 顶 点 设 置 在 运 河 中 心 线 , 两 侧 对 称设 置 3.5% 纵 坡 , 竖 曲 线 半 径 5000 米 ; 东 引 桥 及西 引 桥 均 采 纳 30×6米 预 应 力 混 凝 土 连 续 箱梁 , 三 孔 一 联 , 单 侧 2 联 , 共 4 联 。1 ． 2 全 桥 上 部 结 构 数 量 主 桥 分 0# 段 (18m)4 段 、 1# 段 (13m)8 段 、 2# 段(16m)8 段 、 3# 段 (21m)8 段 、 边 跨 现 浇 段 (9m)2段(13m)2 段、合拢段(2m)6段, 其中混凝土10445.36m3, 钢 筋 1339.54T, 钢 绞 线 561.5T, 精 轧 螺 纹钢 78.66T 。2 ． 施 工 平 面 布...
