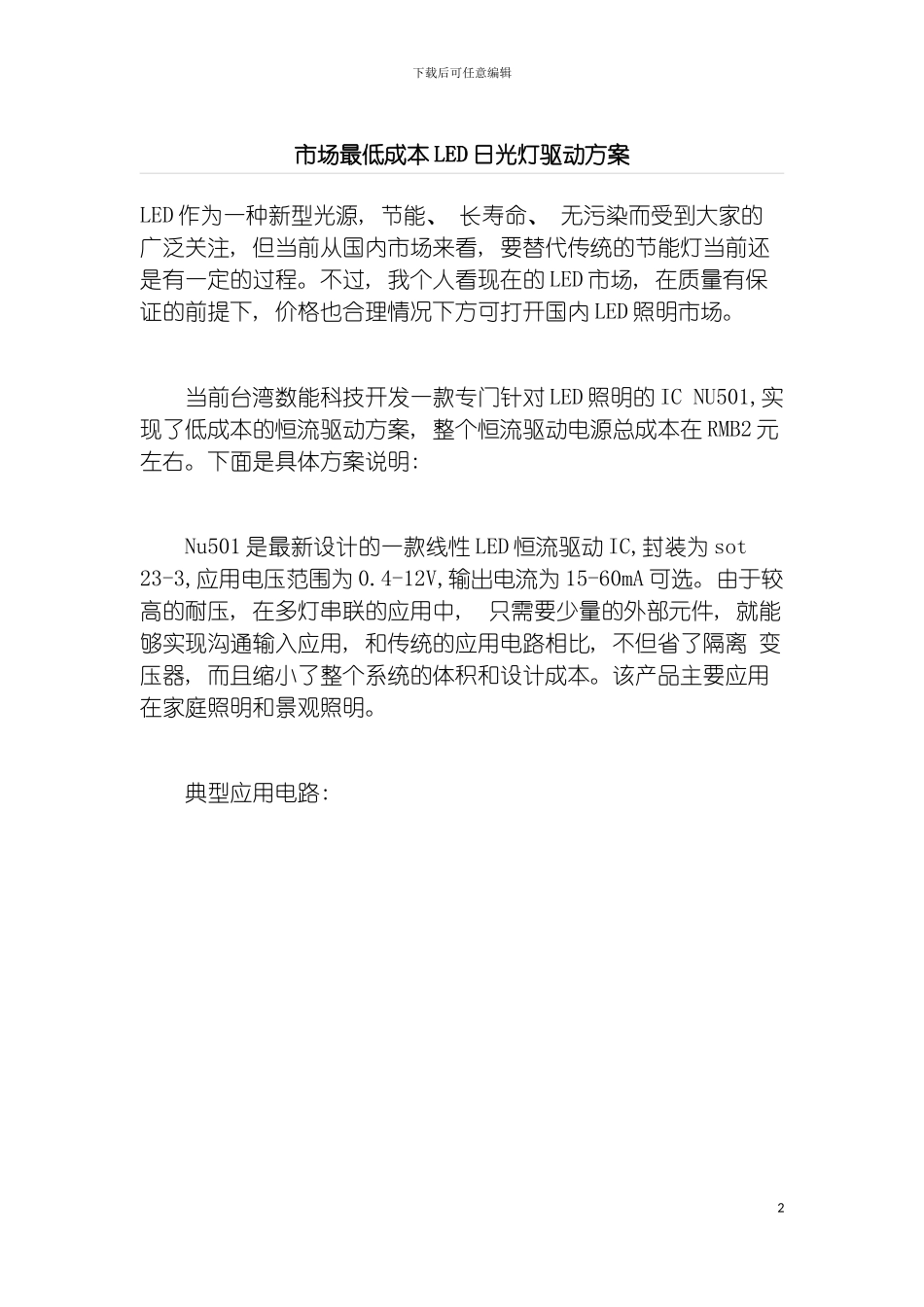

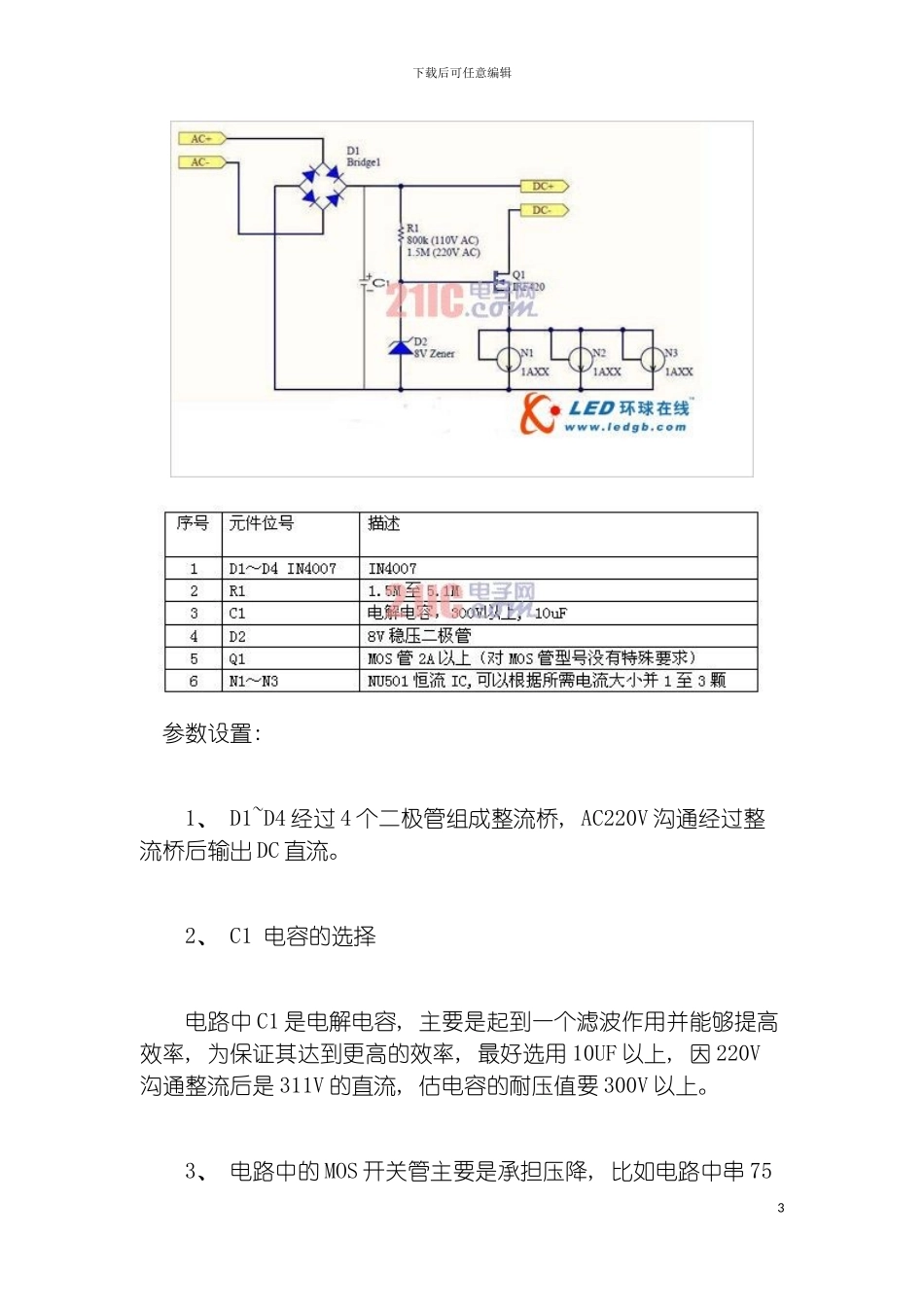

下载后可任意编辑市场最低成本 LED日光灯驱动方案1下载后可任意编辑市场最低成本 LED 日光灯驱动方案LED 作为一种新型光源, 节能、 长寿命、 无污染而受到大家的广泛关注, 但当前从国内市场来看, 要替代传统的节能灯当前还是有一定的过程。不过, 我个人看现在的 LED 市场, 在质量有保证的前提下, 价格也合理情况下方可打开国内 LED 照明市场。 当前台湾数能科技开发一款专门针对 LED 照明的 IC NU501,实现了低成本的恒流驱动方案, 整个恒流驱动电源总成本在 RMB2 元左右。下面是具体方案说明: Nu501 是最新设计的一款线性 LED 恒流驱动 IC,封装为 sot 23-3,应用电压范围为 0.4-12V,输出电流为 15-60mA 可选。由于较高的耐压, 在多灯串联的应用中, 只需要少量的外部元件, 就能够实现沟通输入应用, 和传统的应用电路相比, 不但省了隔离 变压器, 而且缩小了整个系统的体积和设计成本。该产品主要应用在家庭照明和景观照明。 典型应用电路: 2下载后可任意编辑 参数设置: 1、 D1~D4 经过 4 个二极管组成整流桥, AC220V 沟通经过整流桥后输出 DC 直流。 2、 C1 电容的选择 电路中 C1 是电解电容, 主要是起到一个滤波作用并能够提高效率, 为保证其达到更高的效率, 最好选用 10UF 以上, 因 220V沟通整流后是 311V 的直流, 估电容的耐压值要 300V 以上。 3、 电路中的 MOS 开关管主要是承担压降, 比如电路中串 753下载后可任意编辑颗 LED 灯珠, 这样的话, MOS 管上所要承担的压降大概在 70V 左右, 因此这样一来它的发热量会比较大, 需加散热片进行热处理, 为了减少散热量, 同样也能够经过使用更大电流的 MOS 开关管。 4、 NU501 是 15ma 至 60ma 的定电流设计, 因此在选择输出电流时, 可根据自己所需要的电流大小进行选择, 来达到您想要的恒流源。测试数据: 下表为 150 颗( 75 颗串联, 2 并) 0.07W 白光 LED 灯珠的测试数据: 以下是测试实拍数据图片4下载后可任意编辑 图一: 测试样品5下载后可任意编辑 图二: 测试样板点亮效果 6下载后可任意编辑 图三: 182V 沟通输入后恒流后电流为 0.034A 7下载后可任意编辑 图四: 200V 沟通输入后恒流后电流为 0.034A 8下载后可任意编辑 图五: 220V 沟通输入后恒流后电流为 0.034A 9下载后可任意编辑 图六: 240V 沟通输入后恒流后电流为 0.035A 10下载后可任意编辑 图七: 客户使用本方案量产的 LED 日光灯成品深圳市诚信联科技有限公司深圳市福田区振中路华胜大厦 306联系人:古小姐传真:QQ: 贸易通:vmxnl 11
