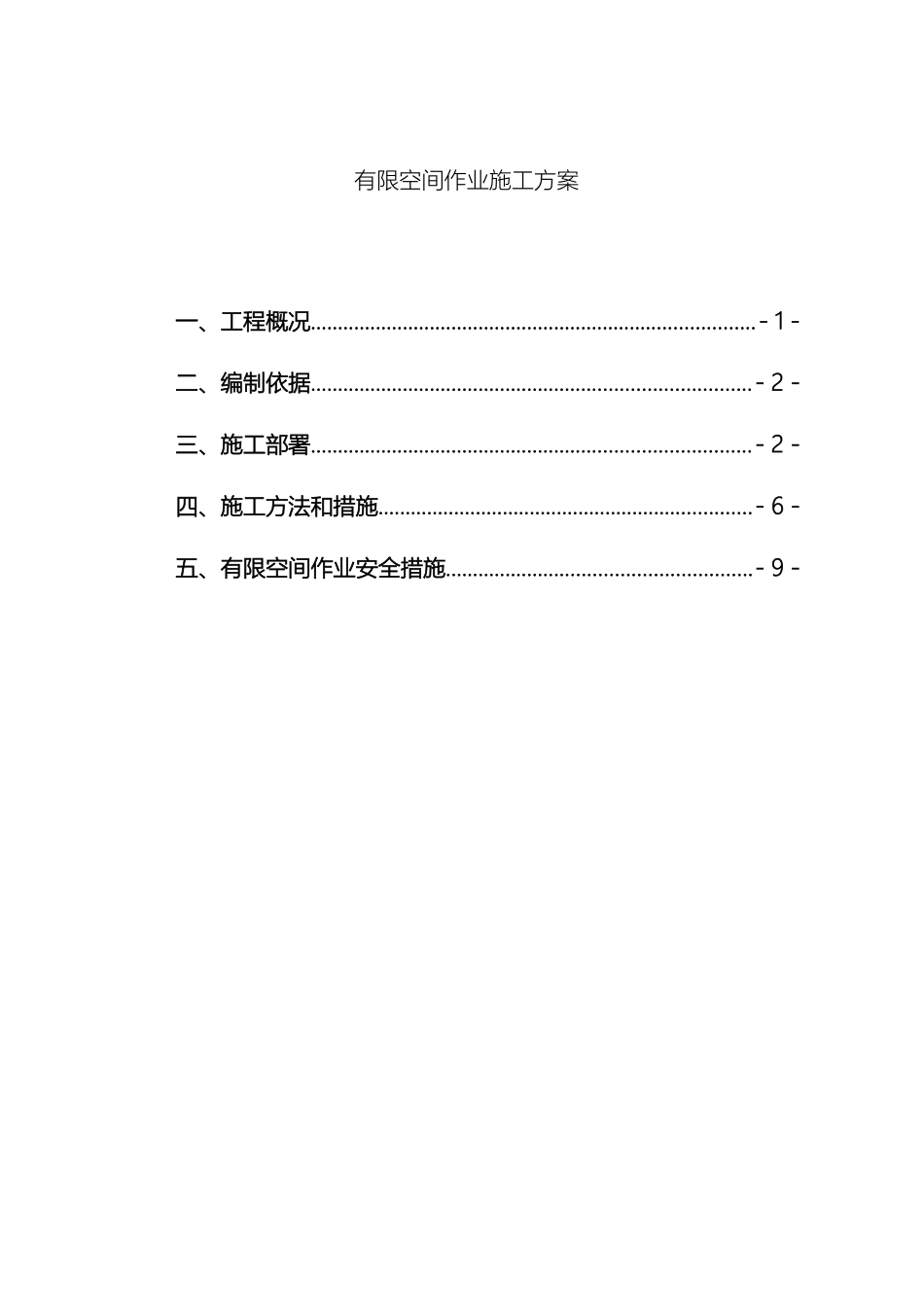

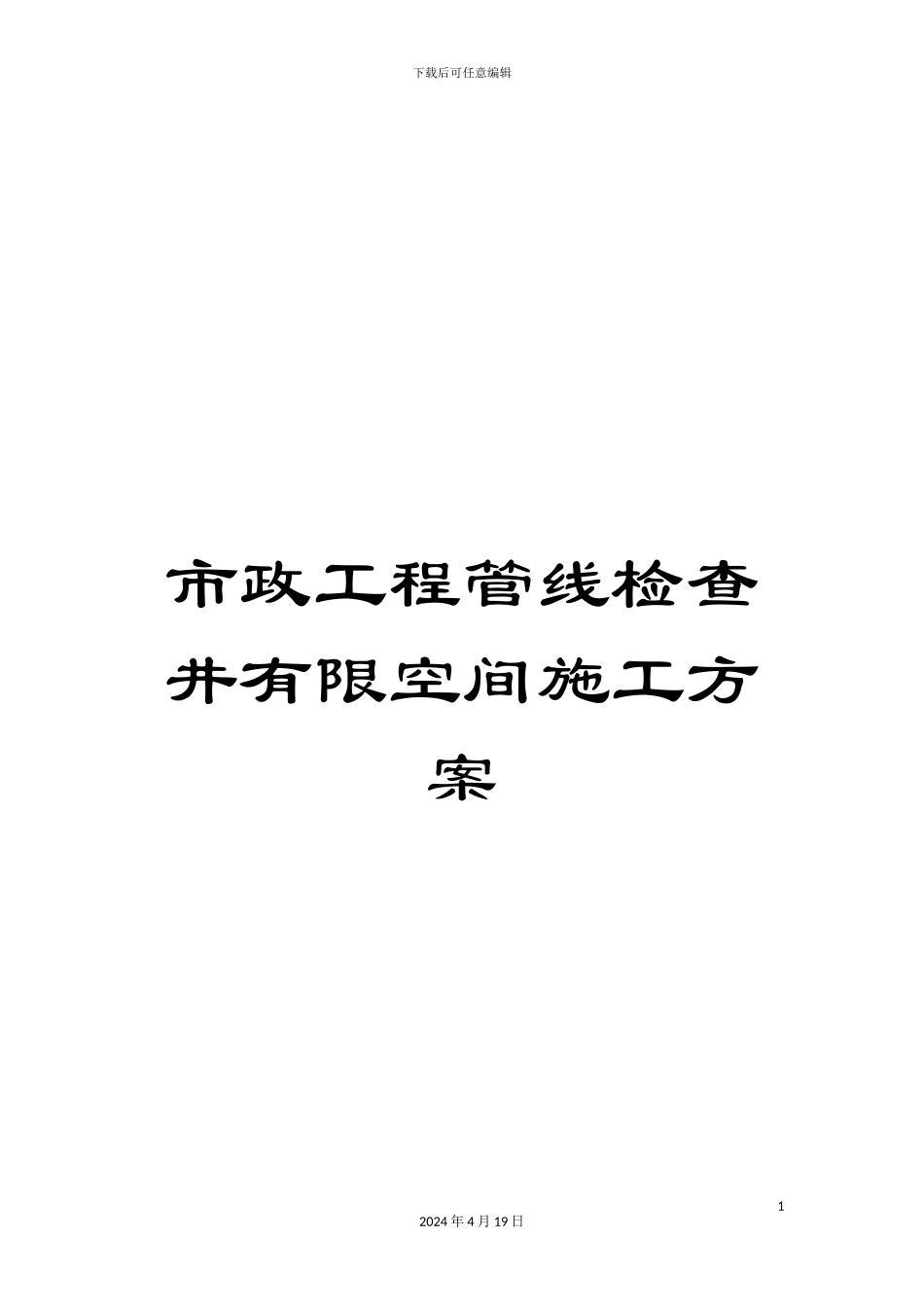

下载后可任意编辑市政工程管线检查井有限空间施工方案12024 年 4 月 19 日有限空间作业施工方案一、工程概况..................................................................................- 1 -二、编制依据.................................................................................- 2 -三、施工部署.................................................................................- 2 -四、施工方法和措施.....................................................................- 6 -五、有限空间作业安全措施........................................................- 9 -一、工程概况本工程位于**北五环**桥北侧,地块南邻北五环路,北至农大南路,西起**西路,东至**西路。本标段共实施三条施工段,分别为:**南街段、上河沿中街段、上河沿东路段。总承包施工范围为道路工程、雨水工程、污水工程、中水工程、给水工程与燃气工程。其中: 1、**南街东段 D500mm 污水管道 WD1#井~WD11#井,全长415.8 米,从 WD11 向北转折 30°,在管线下游设计终点与施工分界线内的现况污水井(跌水井)勾头。2、上河沿东路 D400mm 污水管道 WA1#井~WA13#井,全长446.10 米,污水下游在 WA13 处新建三通井与**中街下的现况 D600污水管线连通并拆堵。当前新建管道甩头已到连通位置,新建三通井已经完成,需要在井内砌筑流槽,然后破除流槽内管壁实现连通。3、**南街西段雨水工程管径 D1200mm~1600mm,YC1#井~YC11#井全长 374.7 米,上游 D1200mm 雨水管道在设计起点新建三通井(YC1),与现况龙背村路下的 D1200mm 雨水管道连通并拆堵,由于此位置拆迁未完成,当前管道未施工。施工范围排水管线勾头情况统计序号新建管线勾头部位现况管线情况1**南街污水东头下游与 D1050 现况污水跌水井勾头2上河沿东路污水北头下游新建检查井与现况 D600 污水连通并拆堵下载后可任意编辑3**南街雨水西头上游新建检查井与现况 D1200 雨水连通并拆堵4、新建检查井下清理等作业、浅埋暗挖、顶管施工有限空间作业还需符合施工方案、专项方案和交底要求。二、施工气候条件项目所在区域(**地区)属于暖温带半湿润半干旱大陆性季风气候区。本区年平均气温为+11~+12 度,年极端最高气温一般在+35~+40 度之间;年极端最低气温一般在-14~-20 度之间。7 月最热,月平均气温为 26 度左右。1 月最冷,...
