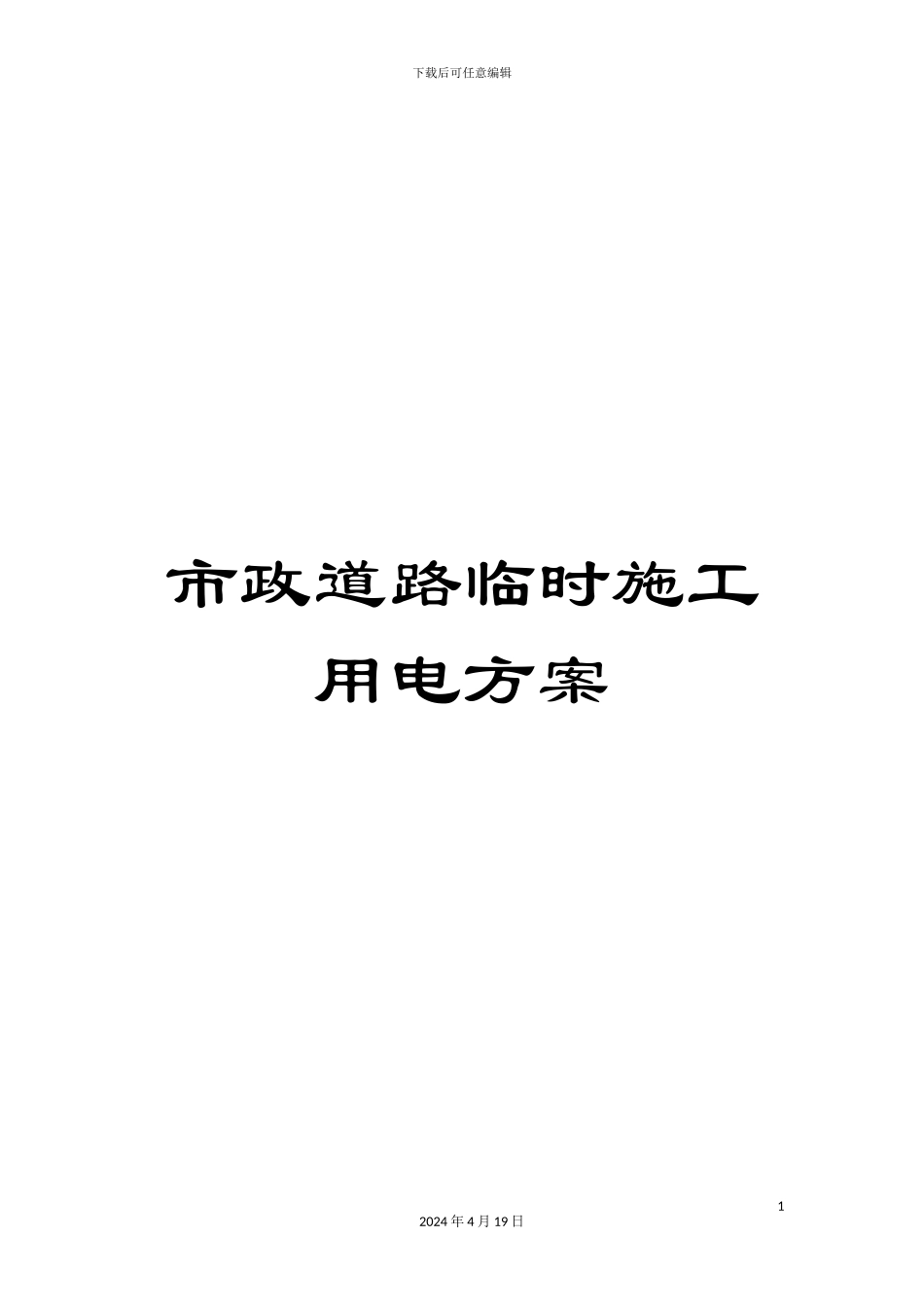

市政道路临时施工用电方案VIP专享

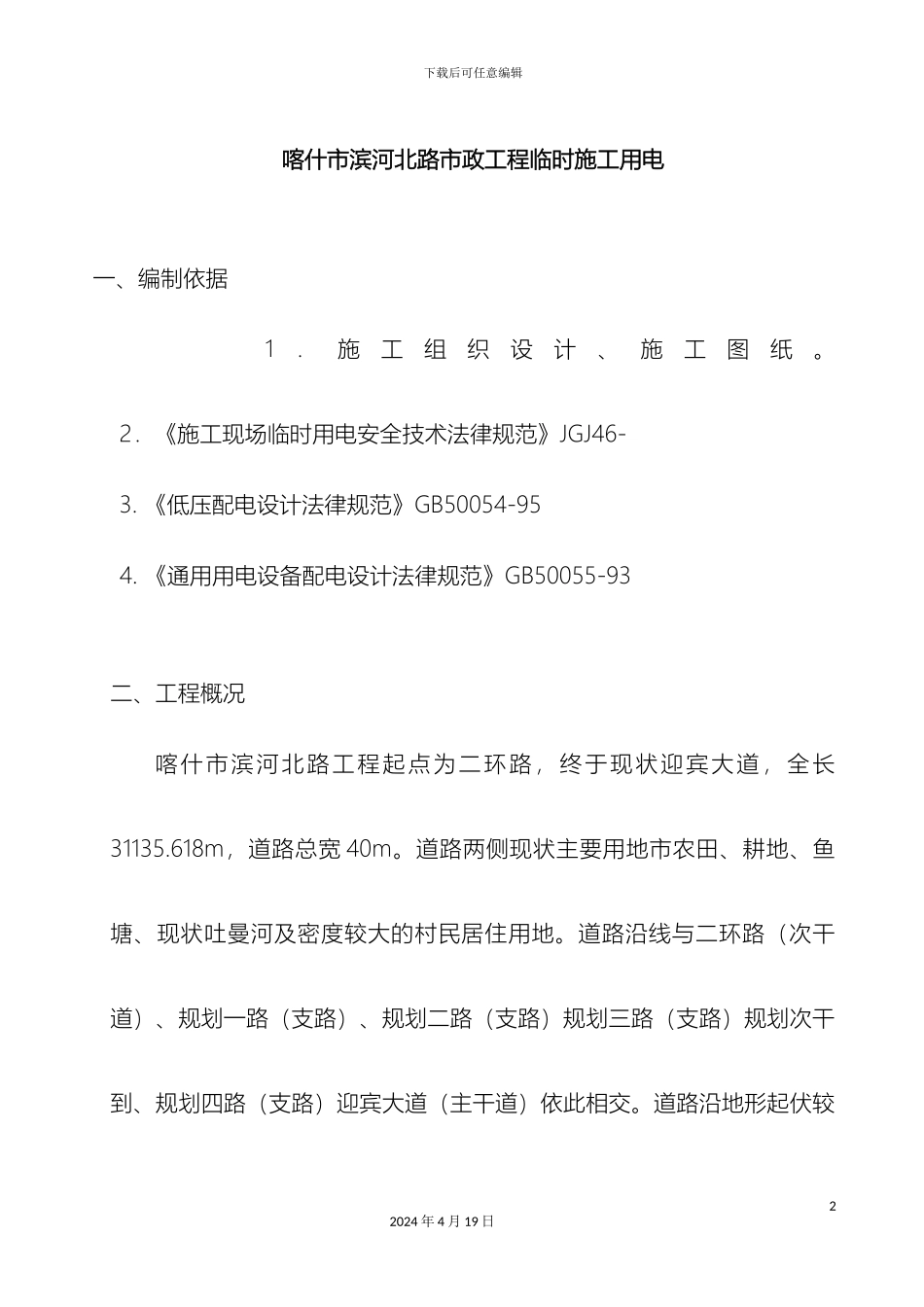

下载后可任意编辑市政道路临时施工用电方案12024 年 4 月 19 日下载后可任意编辑喀什市滨河北路市政工程临时施工用电 一、编制依据 1．施工组织设计、施工图纸。 2．《施工现场临时用电安全技术法律规范》JGJ46- 3. 《低压配电设计法律规范》GB50054-95 4. 《通用用电设备配电设计法律规范》GB50055-93 二、工程概况喀什市滨河北路工程起点为二环路，终于现状迎宾大道，全长31135.618m，道路总宽 40m。道路两侧现状主要用地市农田、耕地、鱼塘、现状吐曼河及密度较大的村民居住用地。道路沿线与二环路（次干道）、规划一路（支路）、规划二路（支路）规划三路（支路）规划次干到、规划四路（支路）迎宾大道（主干道）依此相交。道路沿地形起伏较22024 年 4 月 19 日下载后可任意编辑大，道路沿线地势总体呈西高东低的趋势，地势海拔在 1282.2041～1308.033m 之间。三、施工临时用电布置1、现场施工用电源由建设单位批准的外部线路接引至施工临时配电房总配电箱内，再由现场总配电箱根据现场施工机具用电量进行分配。2、根据本工程施工机具的选择，现将施工用电总量估算如下表： 序号 设备名称型 号单台功率数 量总功率1砼搅拌机JS50018.5KW118.5KW2砂浆机UJI-2003KW13KW3插入式振捣棒1.5KW46KW4水泵QY-T3KW515KW5沟通电焊机BX-300F23KW123KW6平板式振动器3 KW13KW7照明及其它用电20KW合计88.5KW根据以上统计本工程用电总容量为 82.5KW，采纳 YJV22-3×50＋2×25 mm2三相五线制供电线路，安装总配电箱一个，分配电箱三个。32024 年 4 月 19 日下载后可任意编辑3、供电设备总容量：KC＝0.7、cos￠＝0.85、n=0.85 ＝121.45A经查表选用 YJV22-3×50＋2×25 mm2电缆线，可满足要求。临时低压电路的铺设及电箱的安装，应充分考虑其容量和安全性。并选择受施工影响较小和相对安全地段采纳直埋电缆方式，在穿过道路、门口或上部有重载的地段，应加套管予以保护，对不同阶段施工的分支线路尽可能分期计划，以便临时电缆周转使用，也有利于施工用电安全；电气设备要设置过载自动保护装置；四、外电防护 1、在建工程不得在高、低压线路下方施工、不得搭设作业棚、建造生42024 年 4 月 19 日下载后可任意编辑活设施或堆放构件、架具、材料及其它杂物。 2、到与外电架空线路安全操作距离时，必须实行防护措施，增设屏障、遮拦、围拦或保护网，悬挂醒目的警告标志牌。 3、现场机动车与外电架空线路交叉时，架空线最...
